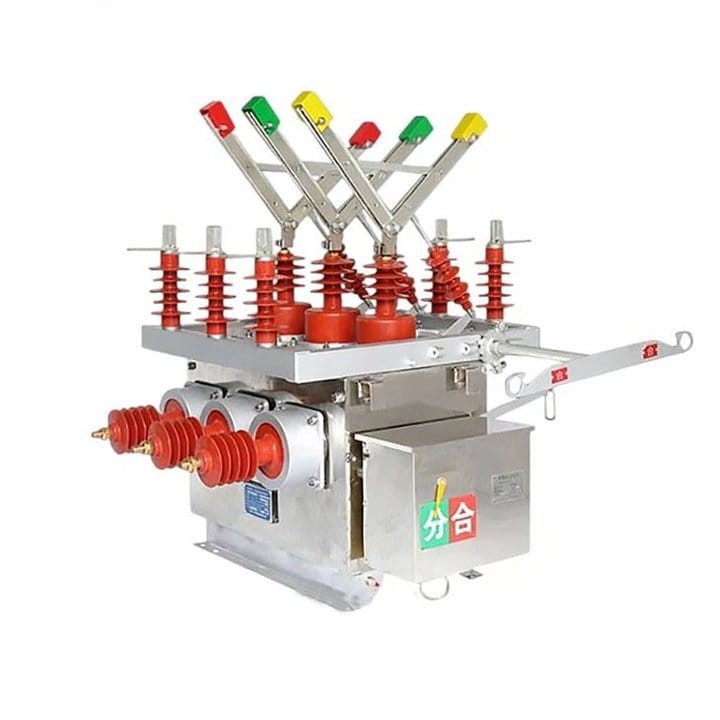

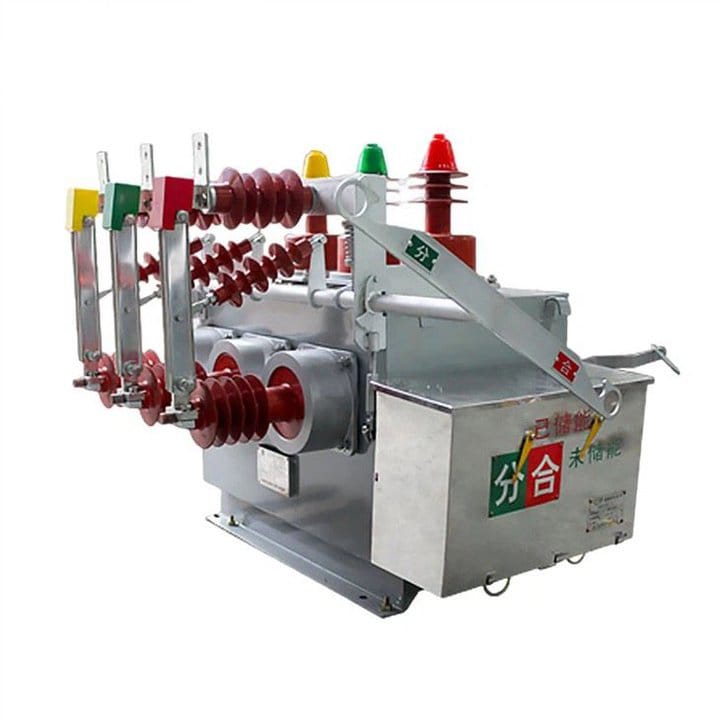

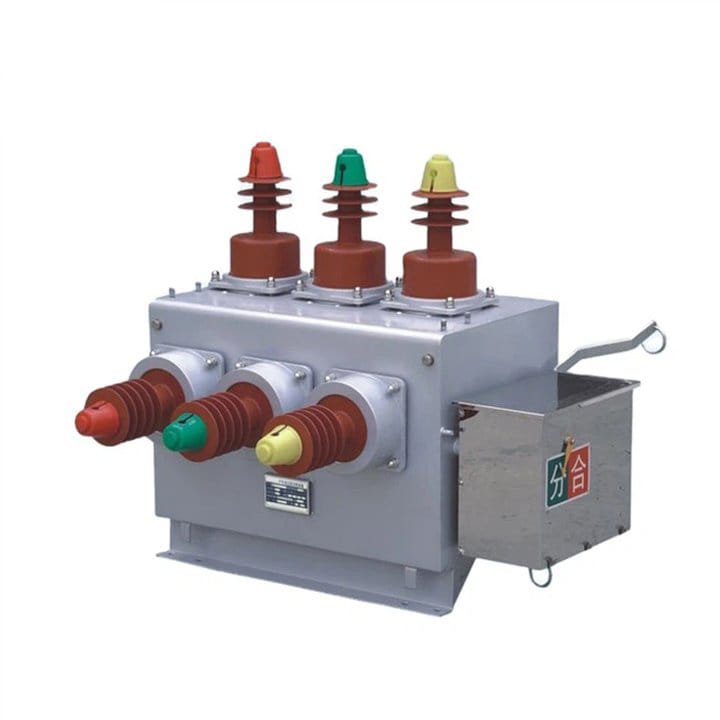

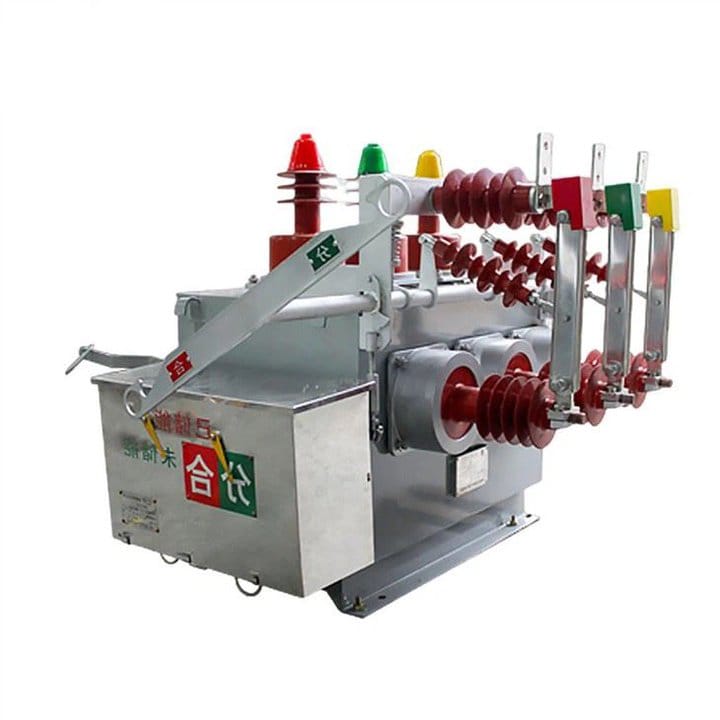

Високонапонски вакуумски прекинувач од типот 11KV VK

LiuGao гордо води како посветен производител на вакуумски прекинувачи на отворено. Високонапонски вакуумски прекинувач од типот VK од 11KV, камен-темелник на надворешната опрема за дистрибуција на електрична енергија, е дизајниран за номинален напон од 12 kV и трифазен наизменичен наизменичен наизменичен напон кој работи на 50Hz. Распореден првенствено во различни поставки како што се рурални електрични мрежи, урбани електрични мрежи, железници, рудници, пристаништа и други системи за дистрибуција на електрична енергија, овој прекинувач игра клучна улога во надворешните надземни водови. Дизајниран со прецизност за прекинување и затворање на струите на оптоварување, реагирање на струи на преоптоварување и управување со струи на куса врска во електроенергетскиот систем, прекинувачот ZW10-12F служи како витална компонента за префрлување и заштита на електричната мрежа. Неговиот робустен дизајн и компатибилноста на отворено го прават добро прилагоден за различни апликации, обезбедувајќи сигурни перформанси во различни услови на животната средина. Изберете LiuGao за врвни иновации кои ги редефинираат одредниците на надворешните вакуумски прекинувачи.

Испрати барање

Опис на производот

Liugao е снабдувач со високонапонски вакуумски прекинувачи од типот VK од 11KV. фаза AC 50Hz. Наоѓа апликации во руралните електроенергетски мрежи, урбаните електрични мрежи, железницата, рудниците, пристаништата и другите системи за дистрибуција на електрична енергија. Специфично дизајниран за надворешни надземни водови, тој ефикасно се справува со задачи како што се прекинување и затворање на струи на оптоварување, струи на преоптоварување и струи на куса врска во електроенергетскиот систем, истовремено обезбедувајќи заштита и префрлување на електричната мрежа.

Нашиот вакуумски прекинувач на отворено HV ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) користи специјални мерки против кондензација внатре, обезбедувајќи оптимална изолација во кутијата. Методот на пренос вклучува патентирана технологија, нудејќи лесна инсталација и сигурна работа за да се спречат проблеми со перформансите на прекинувачот предизвикани од механички дефекти. Овој прекинувач работи без потреба од нафта или гас, што резултира со компактен и лесен дизајн. Со КТ заштита, тој прифаќа големи струи на шант, минимизирајќи го загадувањето и елиминирајќи ја потребата за одржување. Контролниот режим може да биде електричен или рачен, обезбедувајќи разновидност во работењето и одржувањето.

Накратко, прекинувачот за вакуум на отворено HV ZW10-12 се издвојува по својот робустен дизајн, ефикасни перформанси и приспособливост на различни сценарија за дистрибуција на електрична енергија на отворено.

Високонапонски вакуумски прекинувач од типот 11KV VK

Начин на инсталација: странично, средно монтиран

Температура на амбиенталниот воздух: горна граница +40C, долна граница -30C; ;

Надморска височина: ≤2000m (ако треба да се зголеми надморската височина, соодветно да се зголеми и номиналното ниво на изолација);

Притисок на ветерот: не повеќе од 700Pa (еквивалентно на брзината на ветерот од 34m/s);

Амплитуда: интензитет на земјотрес 8 степени;

Ниво на контаминација: Класа I;

Максимална дневна температурна разлика: не повеќе од 25C.

Високонапонски вакуумски прекинувач од типот 11KV VK

Модел		ZW10-12, ZW10-12F, ZW10-12G

Број	Параметар		Единица	Вредност
1	Номинален напон		kV	12
2	Номинална струја		A	630
3	Номинална фреквенција		Hz	50
4	Фреквенција на моќност издржи напон		kV	42/48
5	Громобен импулсен напон (врвна вредност)		kV	75/85
6	Номинална струја на прекин на краток спој		kA	16	20	25
7	Номинална струја на краток спој (врвна вредност)		kA	40	50	50
8	Оценета струја за краткотрајно издржување		kA	16	20	25
9	Номинална врвна струја за издржување		kA	40	50	50
10	Оценето времетраење на краток спој		S	4
Ил	Номинална оперативна секвенца			Поени-0,3с-Комбинирани поени- 180с-Комбинирани поени
12	Оценети времиња на прекин на струјата на краток спој		Второстепен	30
13	Механички живот		Второстепен	10000
14	Подвижниот контакт овозможува акумулирана дебелина на абење		мм	3
15	Номинален работен напон со оперативен механизам за пружина од типот КТ	калем за затворање	V	DC или AC 220V
		Калем за отворање
16	Номинална работна струја на прекуструјна калем за патување		A	5
17	Тежина		Килограм	150
