12KV Прстен главна единица прекинувачки панел

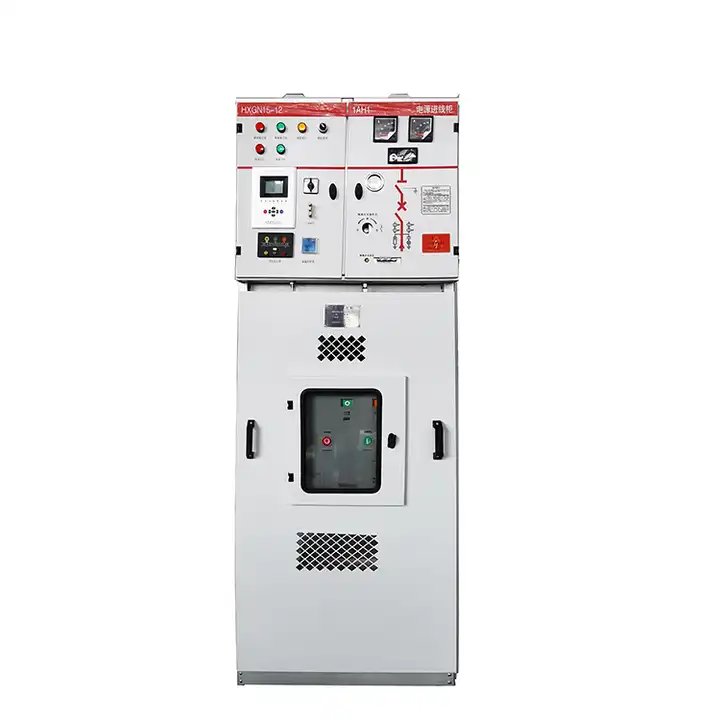

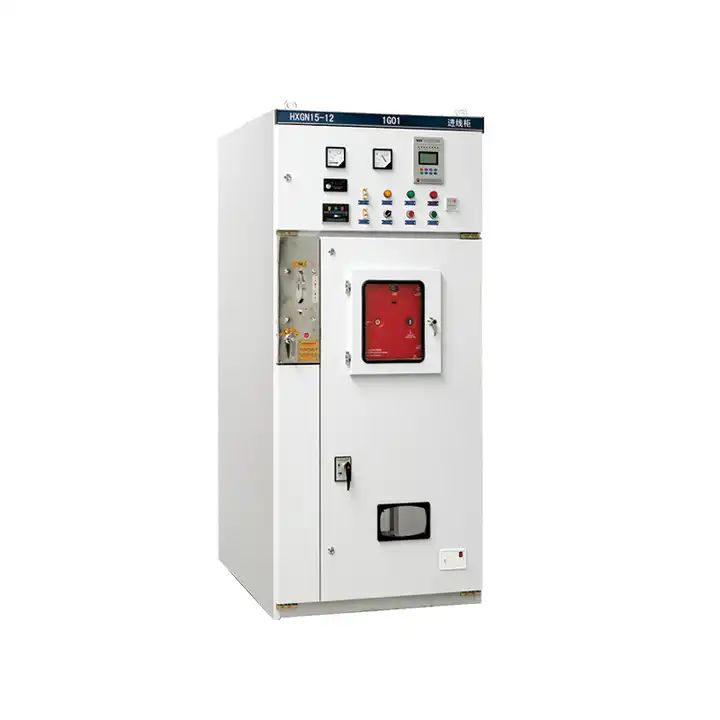

12KV прстенести главни централни единици произведени од Liugao. Разводната опрема HXGN15-12 со метален прстен, од интелигентен тип, е дизајнирана за примена во трифазен AC систем со номинален напон од 12 kV, номинална фреквенција од 50Hz , и номинална струја од 630 А. Служи за целта на напојувањето со електрична енергија на прстенестата мрежа и напојувањето на терминалот за зрачење, особено во сценаријата за пресекување на кабелската линија и поврзување со разгранување. Разводната опрема е опремена со повеќестепена единица за изолација на гас SF6 и терминален уред за фидер (FTU) увезен од Кореја. Имено, има напредни функции како далечинско сигнализирање, телеметрија, далечински управувач и откривање струја на дефекти. Првенствено се користи како систем за автоматизација на дистрибуцијата, тој се покажува корисен за центрите за оптоварување на напојувањето во градот и апликациите за снабдување со кабел.

Испрати барање

Опис на производот

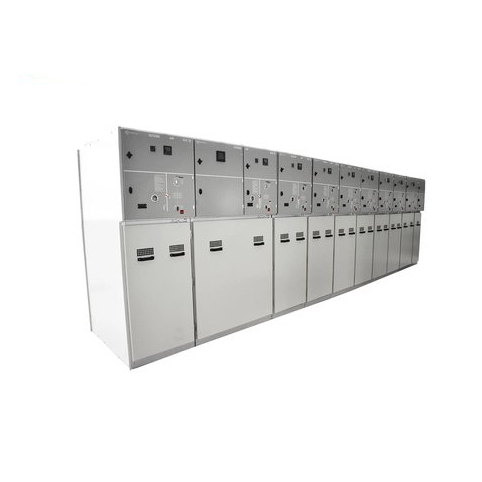

Liugao, водечки снабдувач на високонапонски разводни уреди, рамката на кабинетот е од тип на склопување, која нуди стабилност, доверливост и удобно склопување. Доволно е разноврсна за да се конфигурира како прстенеста мрежа и поддржува различни начини на поврзување.

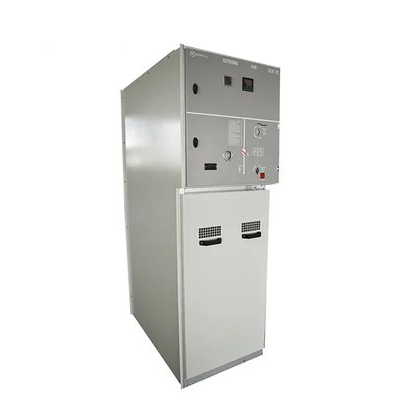

Компактен по големина, лесен, со мал отпечаток и лесен за инсталирање, главната единица на прстенот има приоритет на ефикасноста и едноставноста во неговиот дизајн.

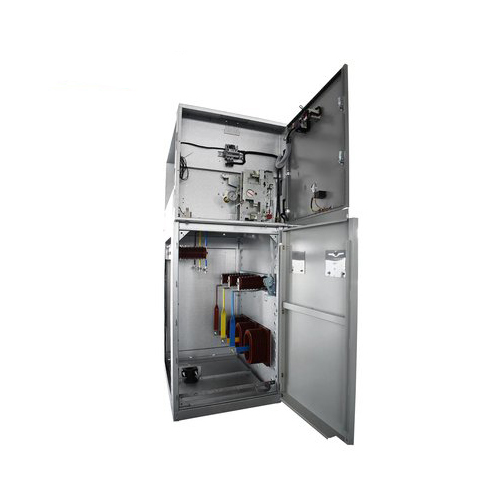

Единицата располага со посебни барбари, прекинувачи и контролни простории, секоја одржувана во безбедна состојба. И кабинетот и неговите компоненти се прецизно заземјени за да се обезбеди лична безбедност на операторите и работниците за одржување.

Главна единица на прстенот е компатибилна со прекинувачите за оптоварување FN12-12D и FN25-12D, обезбедувајќи флексибилност и приспособливост во неговата конфигурација.

Со напреден и доверлив механички систем за блокирање, единицата ги исполнува строгите барања за пет-анти-заштита, обезбедувајќи зголемена безбедност и сигурност во неговото работење.

Работно опкружување на 12KV прстенести главни единици

1. Температура на воздухот: Максимална температура: +40℃; Минимална температура: -35℃

2. Влажност: Месечна просечна влажност 95%; Дневна просечна влажност 90%.

3. Надморска височина: Максимална надморска височина: 2500м

4. Амбиенталниот воздух очигледно не е загаден со корозивен и запалив гас, пареа итн.

5. Без чести насилни тресење.

Карактеристики на таблата за прекинување на главната единица на прстенот 12KV

Куќиштето, вратата и горната комора на овој уред се подложени на темелна обработка со прскање, обезбедувајќи заштитна и униформа завршница. Сите кабинети имаат главна шина за заземјување што го олеснува блиското поврзување во близина на кабинетот. Металните компоненти, вклучувајќи ги прекинувачите за заземјување и деловите што се испреплетуваат, се прецизно поврзани со шината за заземјување. Приклучоците со бакарна плетенка се користат помеѓу деловите поврзани со завртки за да се обезбеди континуитет.

За да се справат со ослободувањето на гасот и да се спречат внатрешните лакови за горење, вратата за ослободување притисок е поставена на задниот дел од кабинетот. Горната табла е безбедно фиксирана со завртки, што овозможува лесно отворање однадвор за поврзување со автобус. Горната комора на помошни уреди нуди флексибилност за инсталирање на терминали и други компоненти. Со подигнување на малата комора, релејната заштита може ефикасно да се постигне.

Забележително, прекинувачот за прекин на оптоварувањето и прекинувачот за заземјување користат блок-тип на блокирање, додека прекинувачот за заземјување и вратата користат принудно блокирање. Следејќи одредена низа чекори - затворање на вратата, вклучување на прекинувачот за заземјување и затворање на прекинувачот за прекин на товарот - се постигнува автоматско блокирање. Оваа последователна операција служи за спречување на дефекти и подобрување на целокупната безбедност на системот.

Спецификација на таблата за прекинувач на главната единица со прстен од 12KV

бр.	Ставка		Единица	Параметар
1	Максимален системски напон		kV	12	15	24	40.5
1	Номинален напон		kV	7.2, 11	13.8, 15	17,5, 20, 22	30, 33, 36
2	Номинална струја		A	630/1250
3	Номинална фреквенција		Hz	50/60
4	1 мин. Напон на издржливост на фреквенција на напојување	Фаза до фаза, фаза до земја	kV	42	48	55	85
		Фрактура	kV	48	55	65	95
5	Молњачкиот импулс го издржува напонот	Фаза до фаза, фаза до земја	kV	75	90	125/150	170
		Фрактура	kV	85	105	150/160	185
6	Кратко време издржи струја	Главно коло	kA	25/2 сек
		Коло за заземјување	kA	25/2 сек
7	Номинална струја за издржување (врв)		kA	63			50
8	Номинална преносна струја		A	1300-1700 г
9	Номинална оптоварување коло што прави струја		A	630
10	Номинална струја на прекин на кабелот за полнење		A	Октомври-50
11	Нема струја на прекин на оптоварување на трансформаторот		A	20
12	Струја на прекин на полнење на кабелот при дефект на заземјувањето		A	100			80
13	Номинална струја на прекин на краток спој (врв)		kA	20
14	Номинална струја на краток спој (врв)		kA	63			50
15	Ниво на заштита			IP4X
16	Животот на прекинувачот за прекин на оптоварување		времиња	5000
17	Животен век на прекинувачот за заземјување		времиња	5000
