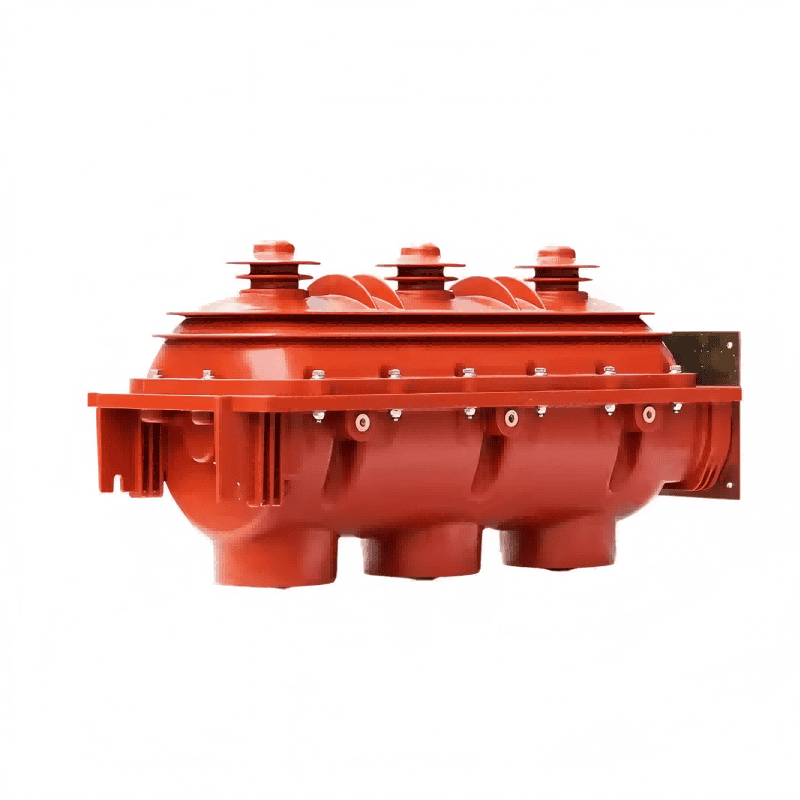

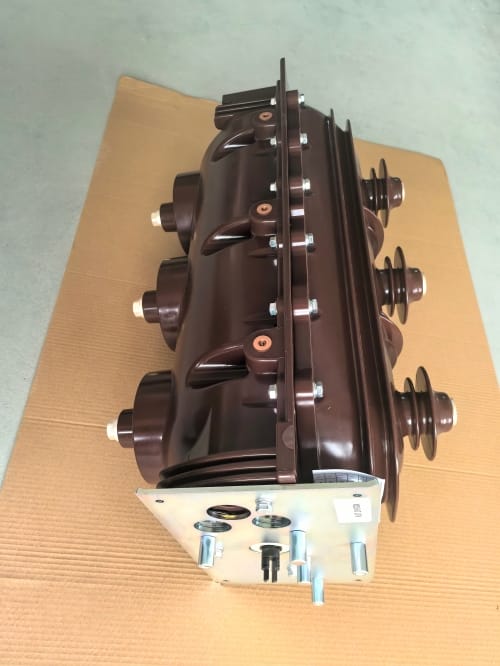

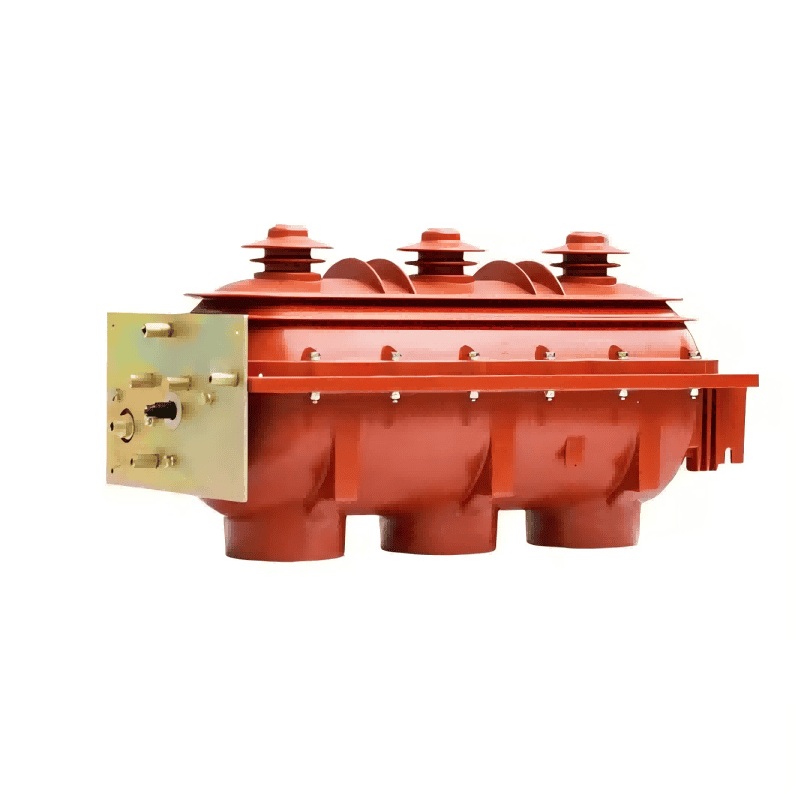

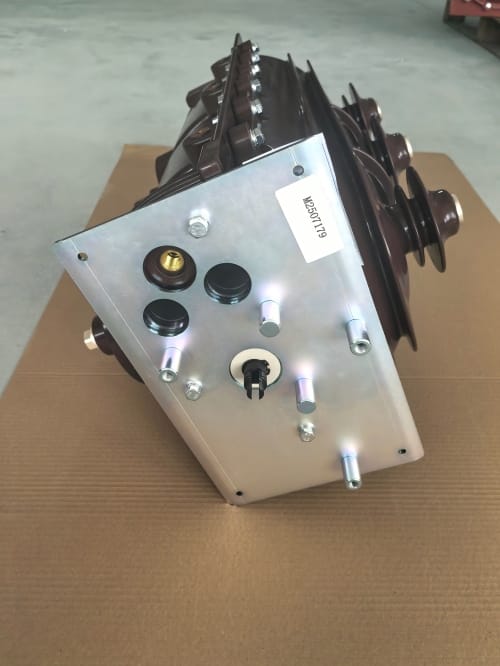

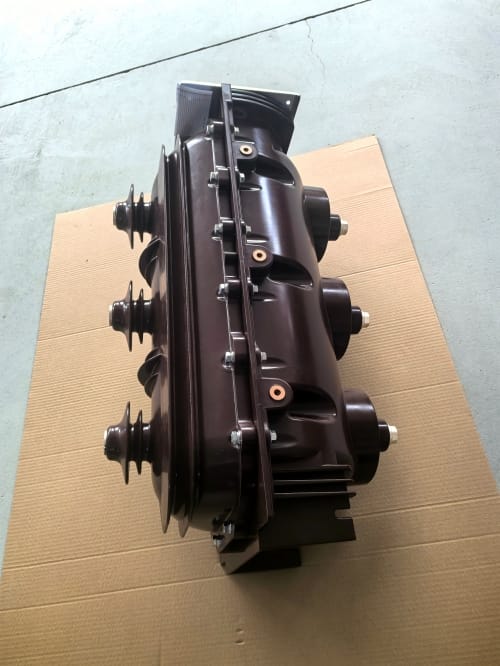

LGFLN36-24 24kV 630A високонапонски SF6 прекинувач за оптоварување

Прекинувачот за оптоварување LGFLN36-24 на LUGAO е витален уред за заштита на електроенергетските системи, овозможувајќи навремена реакција и заштита во случај на дефект. Прекинувачите за оптоварување се широко користени во современите електроенергетски системи. LUGAO ги произведува овие уреди на професионална линија за склопување, осигурувајќи дека месечното производство ги задоволува потребите на клиентите ширум светот.

Модел:LGFLN36-24

Испрати барање

Опис на производот

Јадрото на прекинувачот за оптоварување SF6 на LUGAO лежи во одличната изолација и својствата за гаснење на лакот на гасот SF6. Гасот SF6 има исклучително висок капацитет за изолација при висок напон. Ова овозможува помало растојание за прекин и покомпактна целокупна структура на уредот. Кога прекинувачот ја прекинува струјата, се создава лак помеѓу подвижните и неподвижните контакти. Гасот SF6 се распаѓа под високата температура на лакот, создавајќи соединенија со ниска содржина на флуор. Овие соединенија имаат силна електронегативност и можат брзо да ги апсорбираат слободните електрони за да формираат негативни јони. Брзината на миграција на негативните јони е многу бавна, што ги прави исклучително ефикасни во апсорпцијата на енергијата на лакот, брзо гаснење на лакот кога струјата ќе премине нула и брзо ја враќа диелектричната јачина. Работниот механизам обично користи механизам за складирање на енергија со пружина, кој може да се ракува или електрично или рачно, обезбедувајќи брзи и сигурни операции на отворање и затворање.

Предности и карактеристики

Висока безбедност: Целосно запечатена и изолирана конструкција, со контакти сместени во запечатена гасна комора, целосно го елиминира ризикот од електричен удар. Дизајнот со три станици обезбедува сигурно заземјување и обезбедува безбедно одржување. Гасот SF6 е нетоксичен и незапалив, што обезбедува безбедно работење на опремата.

Висока доверливост и без одржување: одличните својства на гасот SF6 за гаснење на лакот го минимизираат абењето од контакт и го продолжуваат неговиот електричен век. Запечатената структура ги штити внатрешните компоненти од надворешни влијанија од околината, што ја прави погодна за сурови средини.

Компактна структура и заштеда на простор: Поради високите изолациони својства на SF6, уредот е значително помал од воздушно изолираните разводни уреди со исто ниво на напон, што го прави идеален за локации со ограничен простор, како што се внатрешни разводни постројки и трафостаници од типот на кутии.

Еколошки и низок шум: за време на работата, лакот се гаси во запечатената гасна комора, што резултира со без експлозивен звук и само мало движење на механизмот за работа, што резултира со екстремно ниски нивоа на бучава.

Технички параметри

Номинален напон: kV		24
Номинална струја: А		630
Номинална фреквенција: Hz		60
Номинална струја на прекин на куса врска: kA		/
Номинална струја на куса врска (врв): kA		/
Оценето времетраење на струјата за издржување на краток спој: с		1
Номинална струја за краткотрајна отпорност (главно коло): kA		20
Номинална врвна отпорна струја (главно коло): kA		50
Номинална струја за краткотрајно издржување (коло за заземјување): kA		17.3
Номинална врвна струја за издржување (коло за заземјување): kA		43.3
Номинален краткотраен напон за издржување на фреквенцијата на моќност	сув тест kV	65
	Влажен тест kV	/
Номинален громобрански импулс издржи напон	сув тест kV	125
	Влажен тест kV	/
Номинален напон за издржување на фреквенција за кратко време на напојување (отворено коло)	сув тест kV	79
	Влажен тест kV	/
Номинален напон на отпорност на импулси на гром (отворено коло)	сув тест kV	145
	Влажен тест kV	/
Механички век на траење: пати		3000
Отпорност на колото: μΩ		≦80
Номинален работен напон: V/DC		220
Брзина на затворање/растојание на отворање: m/s		≧3
Време на затворање/време на отворање: ms		/
Асинхронија пол-по-пол/асинхронија пол-по-пол: ms		≦5
