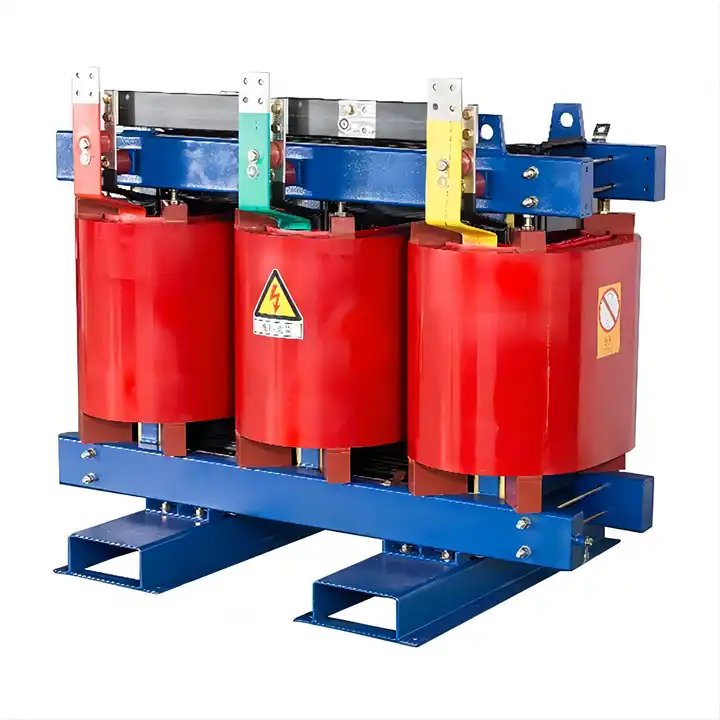

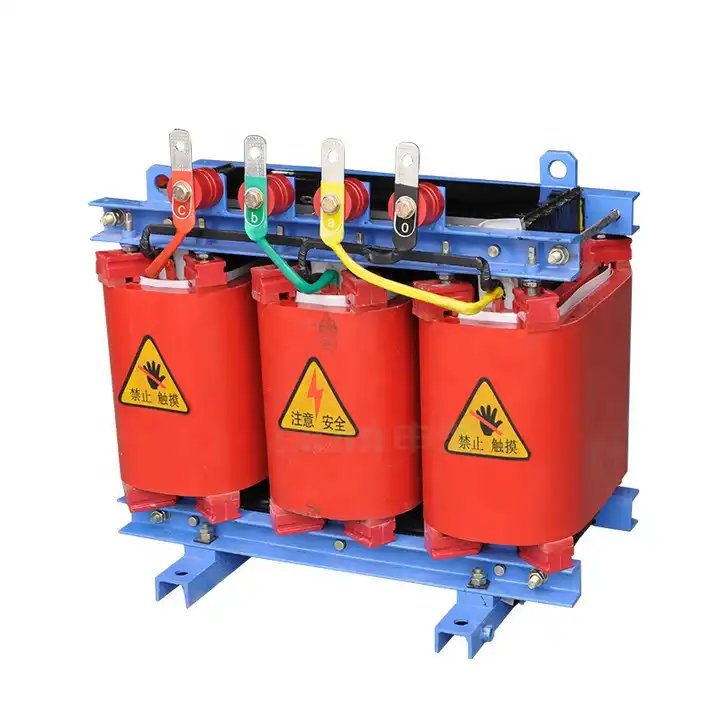

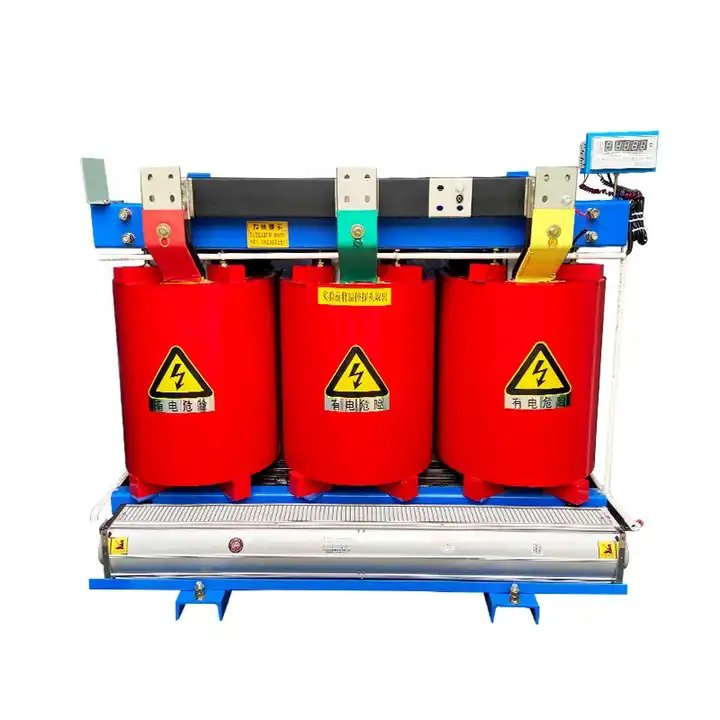

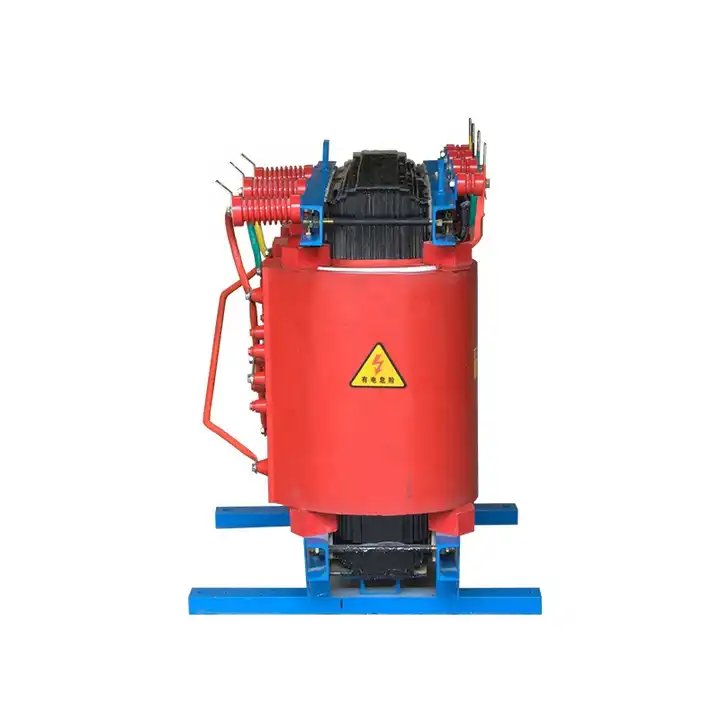

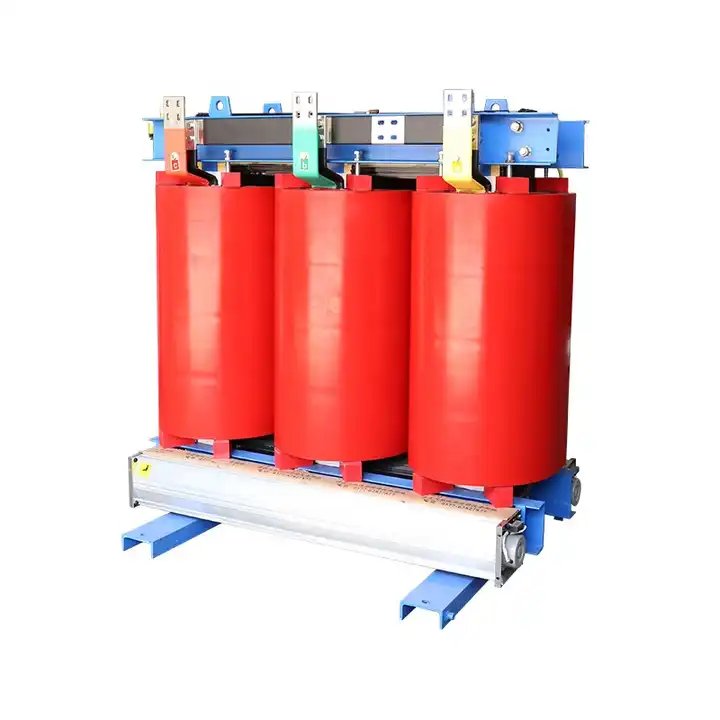

Лиу Гао како во Производителите на енергетски трансформатори со суви типови на жица со висока фреквенција, сув тип трансформатор во согласност со стандардите IEC726 и GB/T10228-1997, се карактеризира со својата импресивна низа на атрибути. Тие вклучуваат не само мала загуба, компактна и лесна конструкција, туку и минимално ниво на бучава, отпорност на влага, висока механичка сила, отпорност на пламен, робустен капацитет за преоптоварување и ниско ниво на делумно празнење. Овие трансформатори наоѓаат широка применливост во системите за пренос и дистрибуција на електрична енергија, особено во центри за тешки товари и локации со строги барања за заштита од пожар, што ги прави разновиден и сигурен избор за различни оперативни средини.
Лиу Гао е добавувачи на трансформатор од сув тип, Трансформаторот од сув тип без капсулиран калем се издвојува по своите повеќеслојни квалитети, ставајќи силен акцент на безбедноста, доверливоста, енергетската ефикасност, заштитата од пожар и карактеристиките против експлозија, заедно со дополнителната предност на едноставно одржување. Ефикасноста на трансформаторот од сув тип е дополнително подобрена со прецизно дизајнирана структура на намотка и процес на третман со импрегнација со вакуум, обезбедувајќи имунитет на делумно празнење и спречувајќи какво било опаѓање на нивоата на изолација во текот на целиот негов рок на траење. Ригорозните процеси на квалификација и од Националното машинско и индустриско биро и од Националната електроенергетска компанија ја нагласуваат усогласеноста на трансформаторот од сув тип со националните стандарди.
Овој трансформатор од сув тип се покажува високо приспособлив на тешки средини кои се карактеризираат со строги барања за заштита од пожар, флуктуирачки оптоварувања, недостаток на вентилација, затворени простори, нечистотија и влага. Неговата разновидност се протега на различни поставувања како што се полиња на електрани, системи на метро, металуршки објекти, болници, високи згради, транспортни центри, преполни станбени зони и специјализирани средини како петрохемиски индустрии, нуклеарни централи и нуклеарни подморници. Поточно, во полињата на електраните, трансформаторот од сув тип без капсулиран калем игра клучна улога во одржувањето на безбедноста, доверливоста и енергетската ефикасност, што го прави незаменлива компонента во инфраструктурата на станицата. Цврстиот дизајн на трансформаторот од сув тип и сеопфатните карактеристики го прават идеално решение за справување со уникатните предизвици што ги поставуваат различни оперативни сценарија, придонесувајќи за севкупната ефикасност и безбедност на електричната централа.
1. Висината над морското ниво е под 1000м.
2.Највисока температура на воздухот +40ºC
3.Највисока дневна просечна температура на воздухот +30ºC
4.Највисока годишна просечна температура на воздухот+20v
5.Најниска надворешна температура на воздухот-25ºC
6. Локација на инсталација: погодна за инсталација во области без опасност од пожар или експлозија, значително загадување, хемиска корозија или прекумерни вибрации, без разлика дали е внатре или на отворено.
1. Работете во одредени граници: +40ºC (највисока температура на воздухот), +30ºC (највисок дневен просек) и +20ºC (највисок годишен просек).
2. Погоден за трансформатори од сув тип на надморска височина под 1000м. Размислете за екстремите: -25ºC (најниска надворешна температура).
Вентилација:
3. Соодветниот проток на воздух е од суштинско значење за трансформаторите од сув тип да ја трошат топлината.
4. Трансформаторите од сув тип се отпорни на влага; заштита од продолжено изложување на висока влажност.
5. Трансформаторите од сув тип треба да работат во одредени граници на оптоварување и напон.
6. Спроведување мерки за заштита од хармоници и флуктуации на напонот.
7. Инсталирајте трансформатори од сув тип во области без опасност од пожар/експлозија, загадување, корозија или прекумерни вибрации, без разлика дали се внатре или на отворено.
8.Држете се до редовните практики за одржување според препораките на производителот.
9. Трансформаторите од сув тип треба да работат во рамките на нивниот специфициран капацитет за преоптоварување.
10. Одржувајте ниски нивоа на бучава во трансформаторите од сув тип.
Технички податоци за 10kV SCB(9) Лиена смола F Класа на изолација сув тип Моќен трансформатор | ||||||||||||||
Загуба (kW) | Ниво на изолација | Тежина (кг) | Димензии на контурите (мм) | Контурна димензија со заштитна обвивка | ||||||||||
Номинален капацитет | Група на напон (kV) | Начин на поврзување | (120℃) | Струја без оптоварување | (L) | (Ш) | (H) | (L) | (Ш) | (H) | ||||
(kVA) | HV | LV | Без оптоварување | Вчитај | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | F/F | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(Забелешка): (Опсег на прислушување на висок напон) ±5%; ±2×2,5%, Фреквенција: 50Hz. |
