GW4 серија 220kV пауза за прекин на оптоварувањето на отворено

Исклучувачите на Lugao GW4 серија 220KV се со двојна колона, хоризонтални ротациони исклучувачи погодни за надворешни средини, со висока механичка јачина и одлична отпорност на корозија. Овие 220kV исклучувачи првенствено се користат за високонапонска страна на странична изолација во трафостаници. За време на инспекцијата или одржувањето, исклучувачот создава пауза изолирана со воздух, обезбедувајќи физичко раздвојување на изолираната опрема од енергичниот систем. Тие исто така можат да се користат со прекинувач за заземјување за заклучување на безбедноста.

Модел:GW4

Испрати барање

Опис на производот

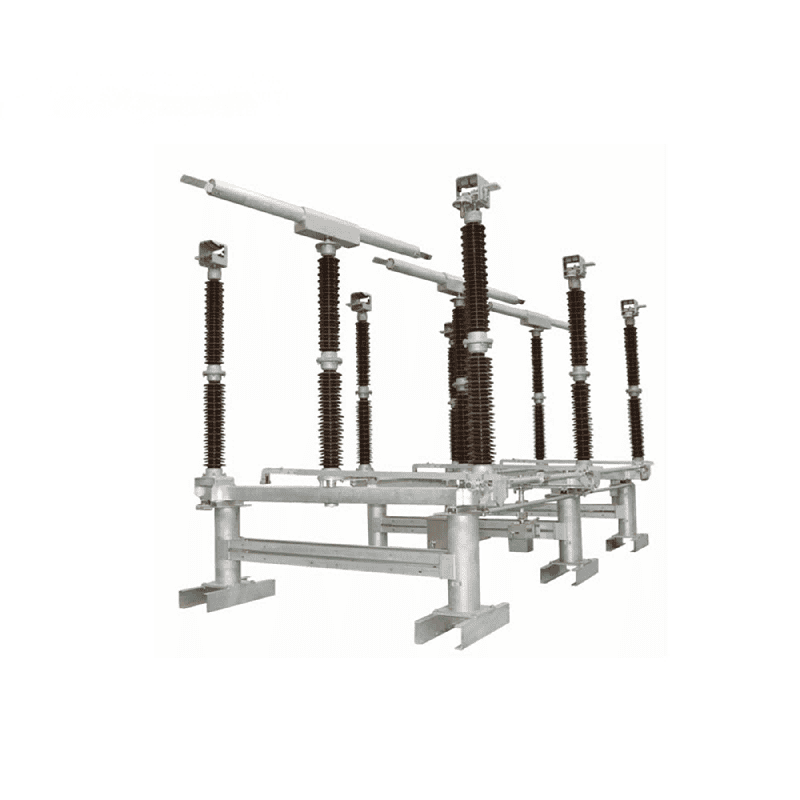

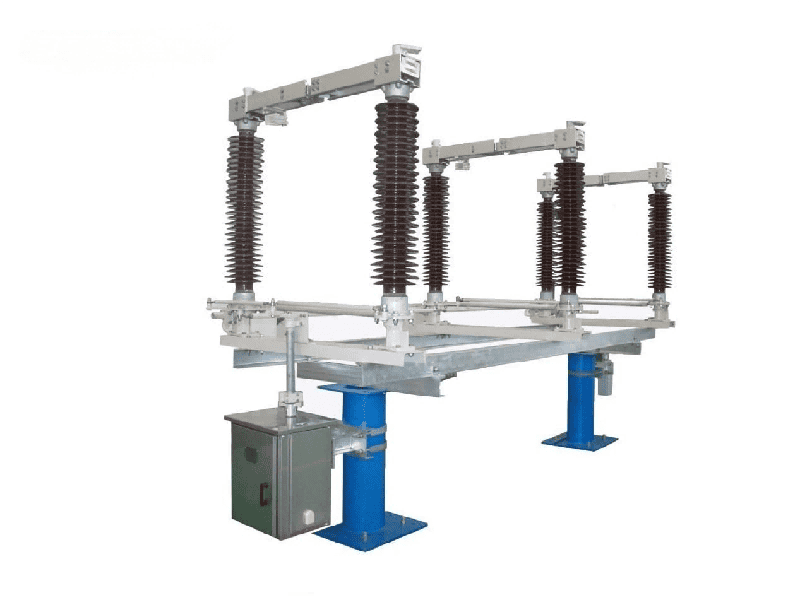

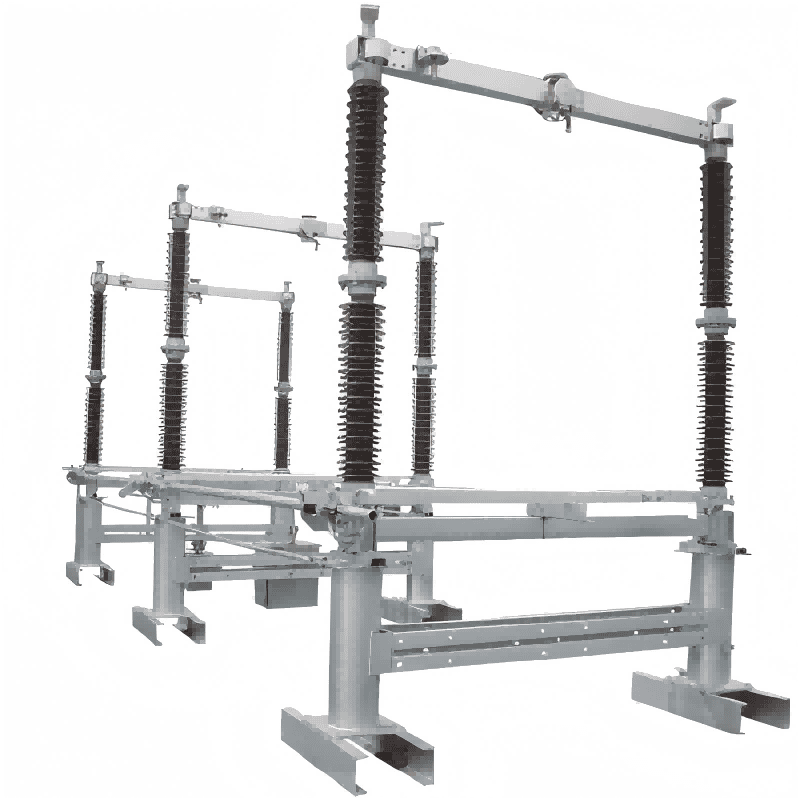

Хоризонталниот ротационек на Lugao GW4 со двојна колона, има две изолациони колони по фаза, секоја на врвот со проводна шипка. Оперативен механизам ги ротира изолационите колони, возејќи ја спроводната шипка за да се отвори и затвори прекинувачот. Додавањето прекинувачи за заземјување на двете страни на основата се преговара со Лугао. Контактите се направени од свиткани бакарни плочи и се собрани со спроводната шипка за лесно одржување и замена. Погоден за употреба на отворено, челичната површина е галванизирана со топла натопи за отпорност на корозија, обезбедувајќи долгорочно работење дури и во неповолни временски услови. Проводната шипка е конструирана од лесна алуминиумска легура, нудејќи голема област за дисипација на топлина и голема јачина.

Серијата GW4 е достапна во најразлични напони. Ве молиме контактирајте го Лугао за соодветната конфигурација за вашата специфична апликација.

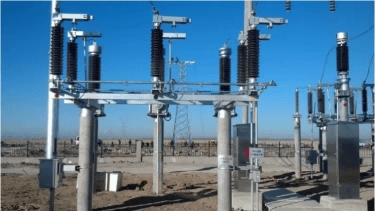

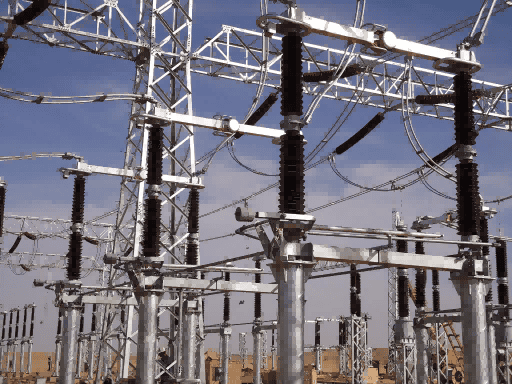

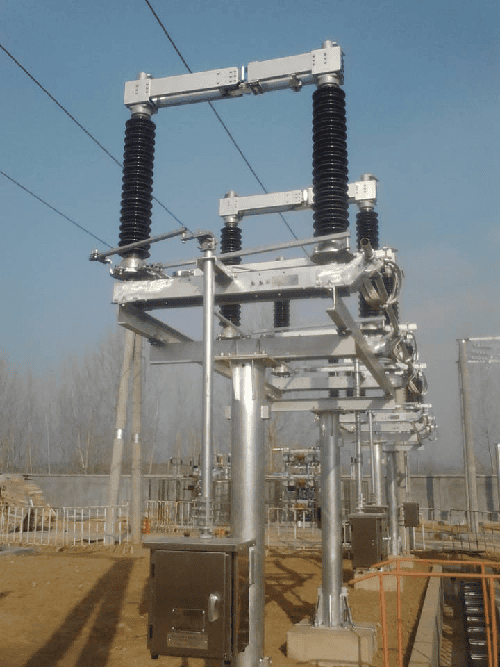

Сценари за употреба

Технички параметри

	Единица	GW4-126	GW4-145	GW4-252	GW4-420
Номинален напон	КВ	126	145	252	420
Номинална фреквенција	Hz	50	50 \ 60	50 \ 60	50 \ 60
Номинална струја	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Оценето кратко време издржи струја и времетраење	Ка/с	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Номинален врв издржи струја	На	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
