Јадрото на системот за напон со висок напон-прекинувач на колото-SF6

Преглед

Прекинувачот на колото SF6 е високонапонски прекинувач кој користи сулфур хексафлуорид (SF6) гас како лак за гаснење и изолација. Познато е како јадро на високонапонска електрична мрежа. Со својата уникатна способност за гаснење на лакот и стабилна ефикасност, таа се користи во разни електроенергетски системи и мрежи за пренос и дистрибуција. Тоа е клучна опрема за да се обезбеди безбедно работење на електричната мрежа. Главно е поделена на висок напон од 72,5kV и над и среден напон од 3,6kV ~ 72,5kV. Основната функција на прекинувачот SF6 е брзо да ја прекине струјата на дефектот и да ја заштити опремата за електрична мрежа од оштетување на краток спој или преоптоварување.

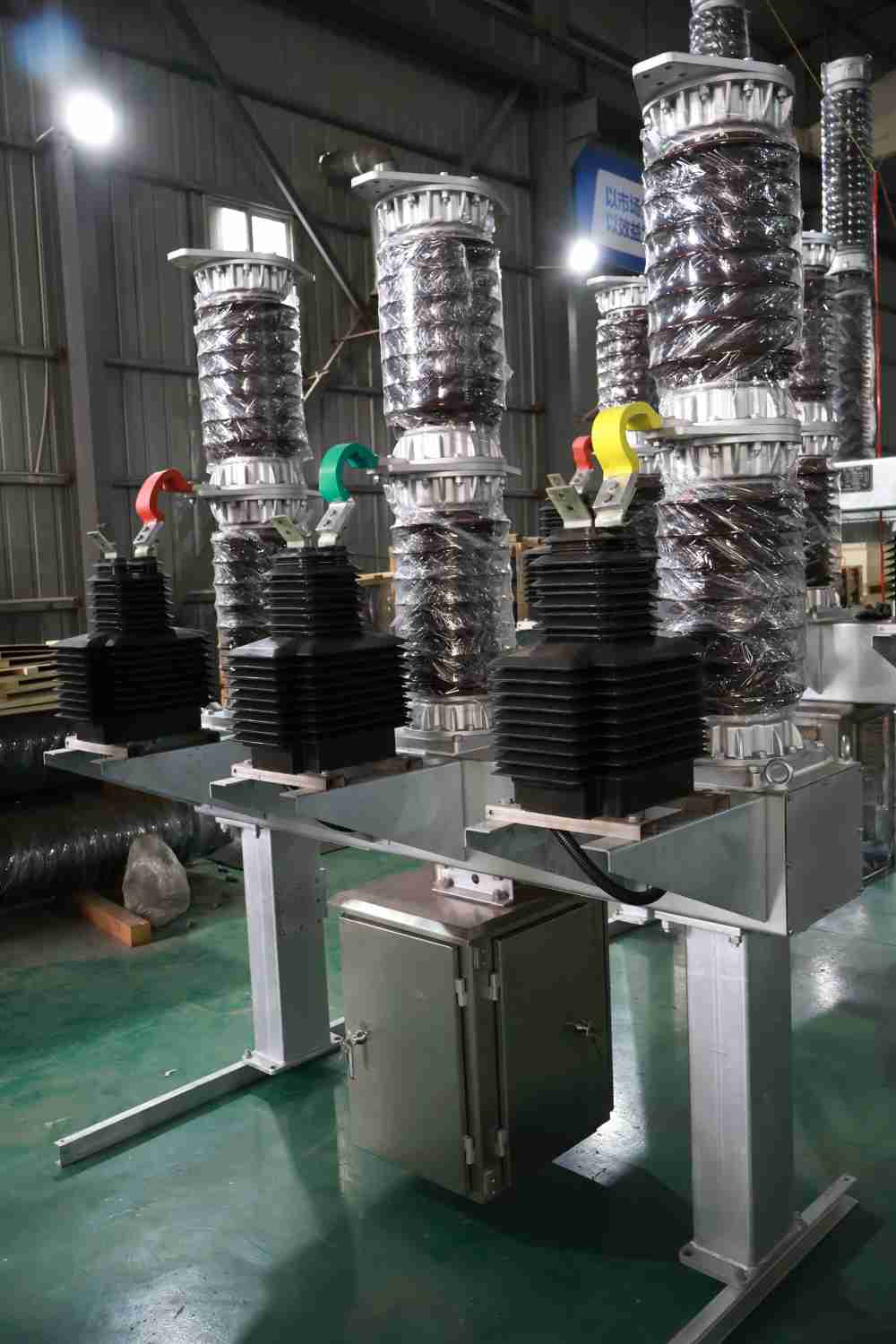

一. Што е прекинувач за коло SF6?

Прекинувачот на колото SF6 е високонапонски прекинувач кој користи сулфур хексафлуорид (SF6) гас како изолационен и лак-возбудлив медиум. Главно се користи за брзо прекинување на струите на дефекти во кола (како што се кратки кола или преоптоварување) за да се спречи оштетување на опремата за електрична мрежа. Неговиот опсег на работа на напон опфаќа 3,6kV до 800kV и е широко користен во системи за напојување со средно напон, високо-напон и ултра напон.

二. Како работи прекинувачот на колото SF6?

1. Принцип: Улогата на гасот SF6

ИНСУЛАТИРАЕ НА МЕДИОН: Јачината на изолацијата на гасот SF6 е 2 до 3 пати поголема од воздухот, што може ефикасно да ги изолира живите делови во услови на висок напон.

Медиум за гаснење на лакот: SF6 молекулите имаат силна електронегативност и можат брзо да ја апсорбираат енергијата на лакот за да постигнат гаснење на микросекундарните лакови.

Стабилност: По распаѓање на висока температура на лакот, 99% од гасот SF6 може брзо да се рекомбинираат без преостанати загадувачи.

2. Целиот процес на гаснење на лакот

Одвојување на контакт: Струјата на дефект го активира прекинувачот на колото, а контактите брзо се одвојуваат и се создава лак.

Компресија на гас: Оперативниот механизам го тера клипот да го компресира гасот SF6, формирајќи брз проток на воздух што дува кон лакот за да го намали степенот на јонизација.

Апсорпција на енергија: SF6 молекулите фаќаат бесплатни електрони, го потиснуваат лакот од продолжување, брзо изгаснете го лакот и постигнете тековно исклучување.

Закрепнување на изолацијата: Откако ќе се изгасне лакот, гасот SF6 веднаш ја обновува јачината на изолацијата за да спречи повторно да се врати лакот и да се обезбеди дека колото е целосно исклучено.

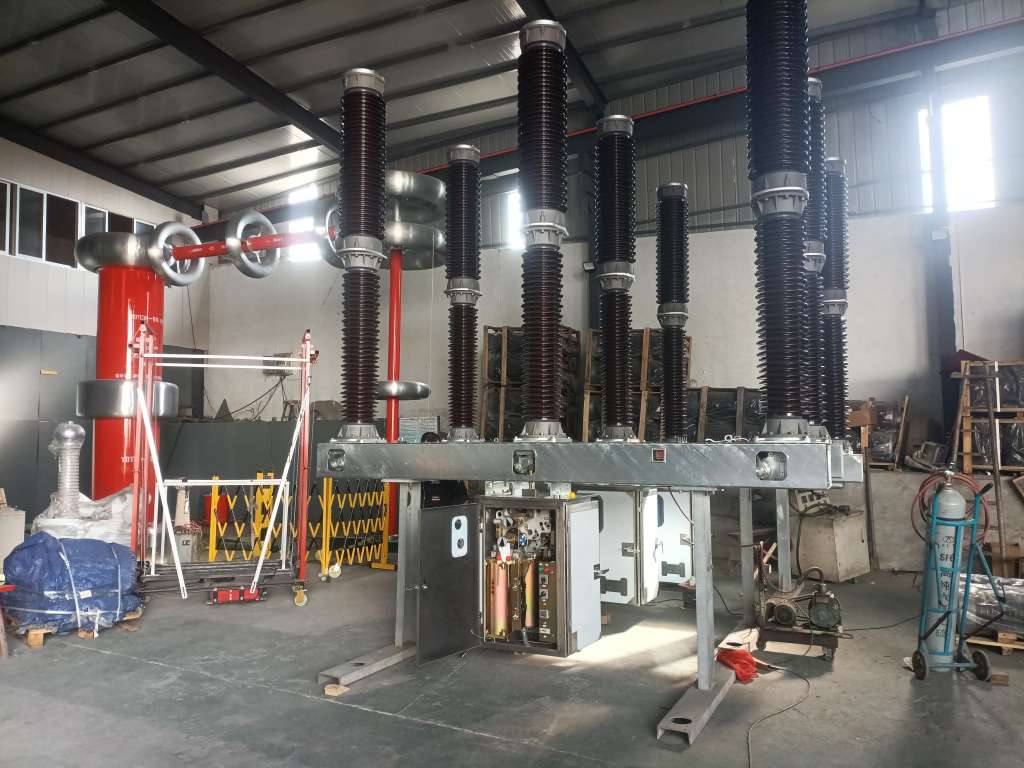

三. Основна структура и компоненти на прекинувачот SF6

1. Комора за гаснење на лак

Материјал: Керамичка или епоксидна смола отпорна на висока температура.

Дизајн: Тип на компресиран гас (единечен притисок и двоен притисок) или структура за гаснење на лакот за само-енергија, погодна за различни нивоа на струја.

2. Гасниот систем

Гасна комора: Запечатена празнина исполнета со гас SF6 (оценет притисок 0,4 ~ 0,6mpa).

Следење на притисокот: Релето за густина го следи притисокот на гас во реално време и предизвикува заклучување или алармен сигнал.

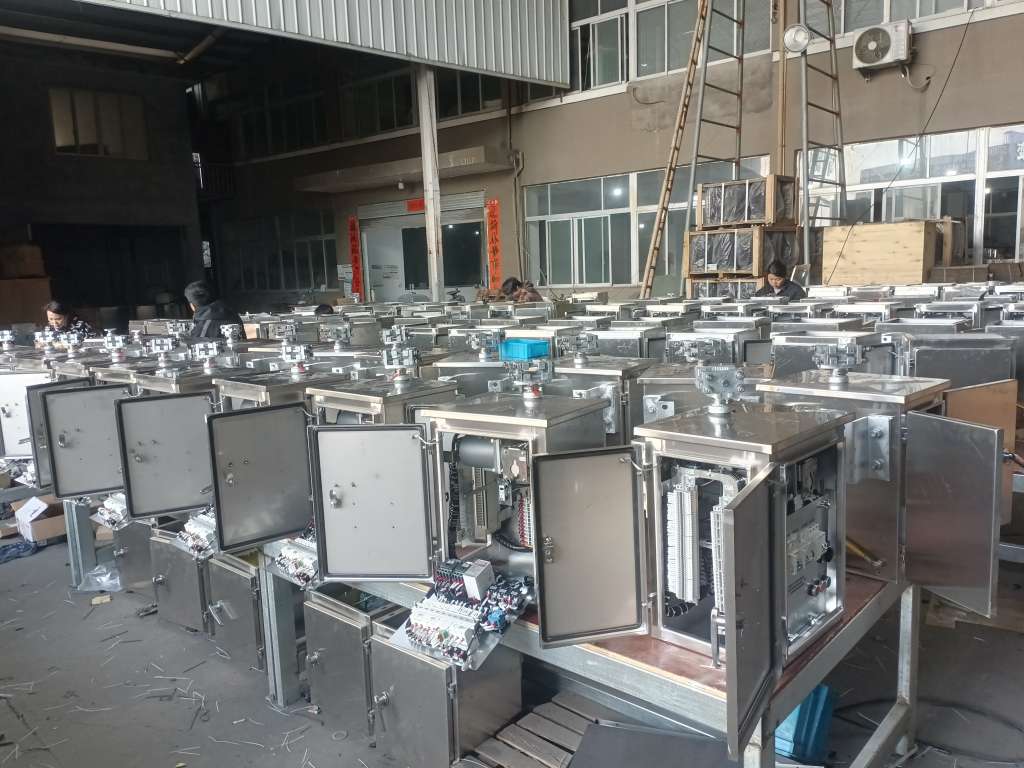

3. Оперативен механизам

Механизам за складирање на енергија на пролет: Економичен и сигурен, погоден за систем со среден напон.

Хидрауличен/пневматски механизам: Голем излезен вртежен момент, кој се користи за прекинувачи со висок напон и големи капацитети.

Интелигентен електричен механизам: интегриран сензор, поддршка на далечинско отворање и контрола на затворање.

4. Структура за поддршка на изолација

Тип на порцеланска колона: Стандарден дизајн, силна способност за анти-загадување.

Композитен изолатор Тип: Силиконска гумена јакна ја намалува тежината и има подобри перформанси докажани за експлозија.

四. Предности на прекинувачите на колото SF6

1. Супер силен капацитет на кршење: може да ја прекине струјата со краток спој до 80Ka, далеку над обичните прекинувачи на вакуумските кола.

2. Супер долг механички живот: Механички живот до 10,000 операции и може да исполни 2.000 кршење на целосен капацитет, циклус без одржување до 20 години.

3. Компактен дизајн: Високата изолација на SF6 ја прави опремата волумен за 40% помала од прекинувачите изолирани со воздухот, заштеда на просторот за трафостаници.

4. Супер силна прилагодливост: целосно запечатена структура, може да работи стабилно на -30 ° C до +40 ° C, висока влажност или правлива околина. Циклус без одржување до 20 години.

五. Идна технолошка иновација на прекинувачите на колото SF6

1. алтернативи SF6

Мешан гас: SF6/N₂ или SF6/CF4 мешан гас, намалување на потрошувачката на SF6 и GWP за 30%~ 50%.

2. алтернативи без SF6:

Прекинувач на кола за сув воздух: Комерцијализиран во полето на среден напон (.540,5kV), GWP = 0.

Прекинувач на вакуумско коло + еколошки гас: во развој во полето со висок напон (како што е гас C5-FK).

3. Технологија за обновување и регенерација

Уред за обновување SF6: Гас со чистота од 999,9% може да се рециклира за да се намалат трошоците за работа и одржување.

Третман на распаѓање: ARC со висока температура или плазма технологија се распаѓа SF6 во безопасен сулфур и флуорид.

4. Интелигентна надградба

Систем за набудување на состојбата: Вградените сензори ја следат густината на гасот, абењето на контакт, механичката вибрација и предвидливото одржување.

六. Сценари за апликации на прекинувачи на колото SF6

Мрежа за пренос со висок напон: Се користи во 500kV и над трафостаниците за заштита на трансформаторите и далноводите.

Урбана електрична мрежа: Интегрирана во ГИС (прекинувач изолиран со гас), погоден за урбани трафостаници со ограничен простор.

Нова енергетска централа: Бустер станица за електрани и фотоволтаични електрани, издржувајќи ги честите операции на почетниот стоп.

Индустриски систем на енергија: Заштита на дојдовна линија за товари со висока струја како што се челични постројки и хемиски постројки.

Заклучок

Прекинувачите на колото SF6 се основните уреди за заштита на тековните високонапонски системи за напојување заради нивниот ефикасен капацитет на кршење. Во иднина, индустријата ја забрзува својата транзиција кон еколошки технологии. Со развојот на технологијата, ќе се појават побезбедни и почисти гасови.Lugao Power Co., Ltd.ќе ги комбинира перформансите со заштитата на животната средина и активно ќе прифати иновации за да ги исполни предизвиците и можностите за енергетска трансформација. Изберете Lugao за да добиете прилагодени решенија за прекинувачи на колото SF6 за да обезбедите ефикасна, сигурна и одржлива заштита за вашиот електроенергетски систем!
