Кои се структурните карактеристики и методите за одржување на кабинетот за дистрибуција на електрична енергија XL-21?

Структурни карактеристики

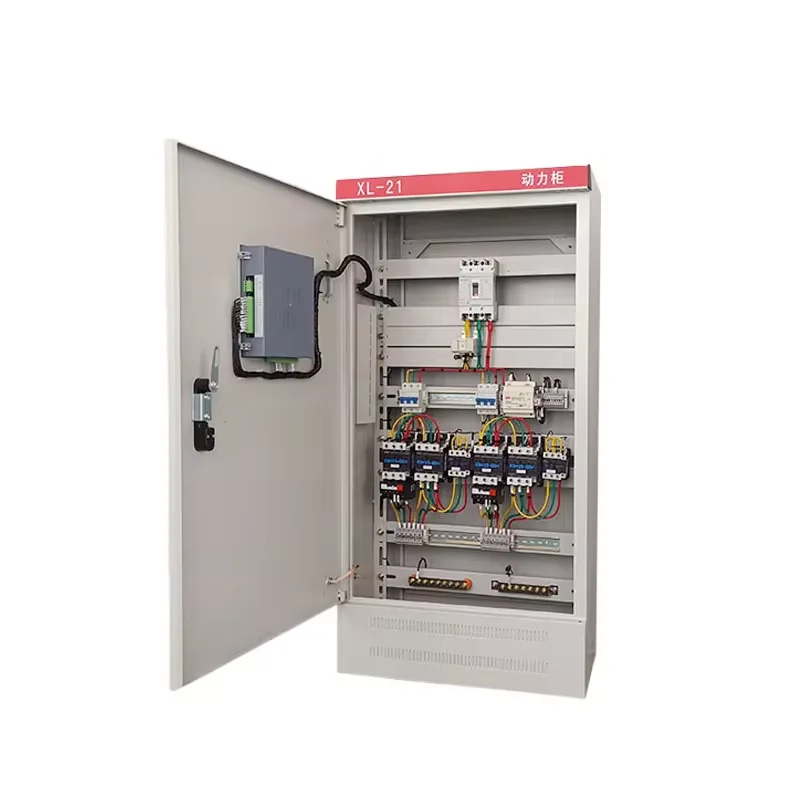

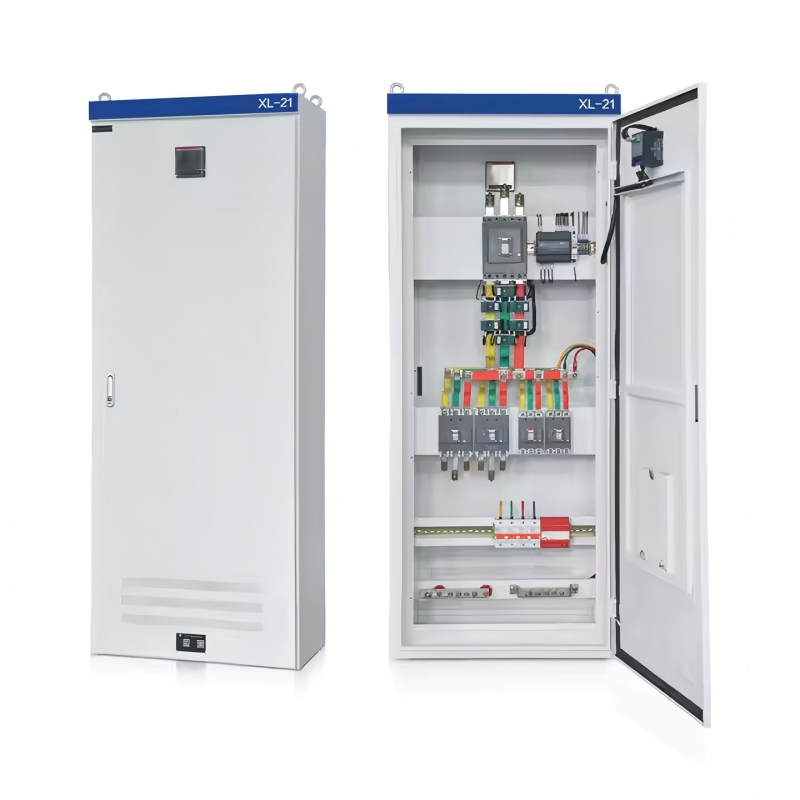

Нисконапонскиот кабинет за дистрибуција на електрична енергија XL-21 првенствено се користи за дистрибуција на електрична енергија во индустриски и рударски претпријатија кои користат трифазни, три-жични и трифазни системи со четири жици со наизменична струја фреквенции до 50 Hz и напон до 500 V, како и за енергетско осветлување. Тоа е затворено куќиште изградено од свиткани челични плочи. Работната рачка на прекинувачот со нож се наоѓа на горната десна предна колона, обезбедувајќи префрлување на напојувањето. На дистрибутивната табла е инсталиран волтметар за да го означи напонот на собирницата. Влезната врата ги изложува сите внатрешни компоненти за лесна проверка и одржување. Овој дистрибутивен кабинет користи најсовремени компоненти, што резултира со компактен дизајн, лесно одржување и флексибилни жици конфигурации. Покрај воздушните прекинувачи и осигурувачите за заштита од краток спој, кабинетот има и контактори и термички релеи. На влезната врата се сместени копчиња и индикаторски светла.

Употреба и одржување

• По инсталацијата или ремонтот и пред пуштањето во употреба, кутијата за дистрибуција на електрична енергија мора да ги помине следните прегледи и тестови (проверките и тестовите по ремонт зависат од природата на ремонтот).

• Проверете дали електричната опрема и секундарните жици инсталирани во кутијата за дистрибуција на електрична енергија се усогласени со барањата на цртежот.

• Проверете дали прекинувачите со ножеви и прекинувачите што се користат за работа се флексибилни и без лепење.

• Проверете дали електричната опрема е во добар контакт и дали ги исполнува предвидените работни барања.

• Проверете дали кутијата за дистрибуција на струја нема туѓи предмети и дали завртките што ги прицврстуваат компонентите не се олабавени.

Оперативна средина

• Амбиентална температура: -50°C до +40°C, при што просечната температура во текот на 24 часа не надминува +36°C;

• Надморска височина: Не поголема од 2000m;

• Релативна влажност: Не поголема од 50% при влажност на амбиентниот воздух од +40°C;

                             Поголема релативна влажност е дозволена при пониски влажности (на пр., 90% на +20°C), а умерена кондензација е дозволена за да ги земе предвид температурните флуктуации.

• Уредот треба да се инсталира со наклон не поголем од 5° од вертикалата. Уредот треба да се инсталира на место без силни вибрации, удари и корозија.
