Кои се разликите помеѓу внатрешните и надворешните високонапонски вакуумски прекинувачи?

Во современите системи за дистрибуција на електрична енергија, вакуумските прекинувачи (VCB) се клучна опрема за обезбедување безбедност и стабилност на напојувањето. Нивната главна функција е брзо да ги прекинат струјните и да ги изолираат линиите за време на дефекти, спречувајќи оштетување на опремата и големи прекини на електрична енергија. Сепак, многу персонал за набавка и инженерство често се збунети околу разликите помеѓу внатрешните и надворешните VCB при изборот на модели. Иако и двете користат технологија за гаснење со вакуумски лак, зошто постојат толку значајни разлики во дизајнот? И како треба да се избере врз основа на проектни сценарија?

Како професионален производител на енергетска опрема, Lugao Power, комбинирајќи ги производите за прекинувачи со правосмукалка за внатрешни и надворешни работи, ги разбива основните разлики, дизајнерските карактеристики и применливите сценарија на двете за да ви помогне лесно да ја изберете вистинската опрема.

Што е вакуумски прекинувач (VCB)?

Вакуумскиот прекинувач користи вакуум и како медиум за гаснење на лакот и како изолационен медиум. Тие користат вакуумско опкружување за да го изгаснат електричниот лак, со што го контролираат и заштитуваат колото. Ова ја избегнува употребата на нафта или гас SF6, што го прави побезбеден и поеколошки. Тие се широко користени во електрани и трафостаници, особено во апликации кои бараат честа работа.

Најосновниот начин да ги разликувате е според нивната околина за инсталација. Вакуумските прекинувачи главно се поделени во две категории: Внатрешни високонапонски вакуумски прекинувачи: Погодни за употреба во затворени и контролирани внатрешни средини, компатибилни со стандардни разводни уреди и исполнување стабилни работни услови во затворен простор.

Надворешни високонапонски вакуумски прекинувачи: Погодни за употреба во различни несигурни надворешни средини, без да се грижите за неповолни временски услови.

Без разлика дали се внатрешни или надворешни, високонапонските вакуумски прекинувачи го делат истиот принцип на гаснење на лакот на јадрото, но нивната структура, заштита и дизајни на изолација се целосно приспособени за да одговараат на различни сценарија.

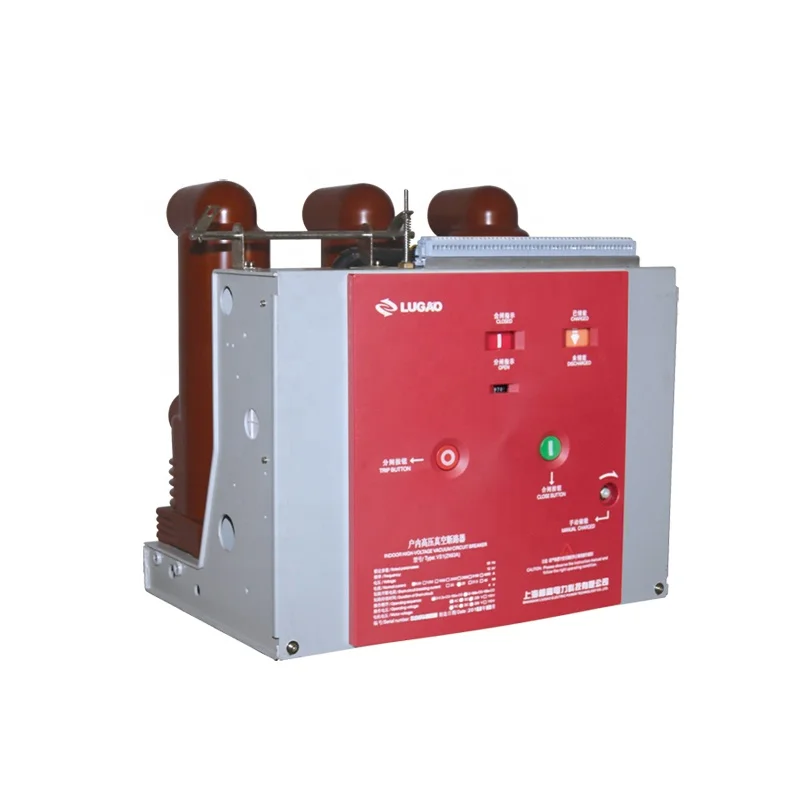

Внатрешни прекинувачи со правосмукалка (серија VS1)

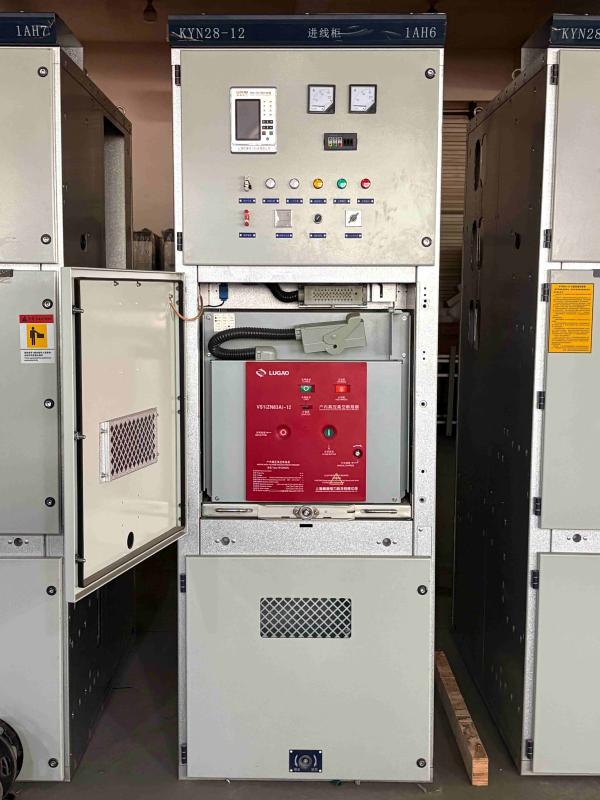

Внатрешната VCB е најчестиот тип на прекинувач, обично инсталиран во затворени простори како што се разводни уреди и внатрешни трафостаници. Внатрешните вакуумски прекинувачи на Lugao Power се типичен пример за дизајни монтирани во кабинет. Работниот механизам е интегриран во телото на прекинувачот, што му овозможува да се користи не само како фиксна инсталација, туку и со посебен погонски механизам за формирање на количка. Главното коло може да користи интегрално запечатени столбови за да се постигне минијатуризација на прекинувачот и работа без одржување. Може да биде опремен со разводна опрема како што е KYN28A-12, а единиците од фиксен тип можат да бидат опремени и со фиксна опрема од серијата XGN.

Карактеристики на дизајнот

1. Компактна модуларна структура, приспособлива на стандардна разводна опрема

Димензиите на внатрешната VCB се строго дизајнирани според димензиите на стандардните разводни уреди како KYN28. Усвојува модуларна структура на рамката, овозможувајќи директно вградување во кабинетот за инсталација, максимизирајќи го користењето на внатрешниот простор за дистрибуција на енергија. Внатрешниот прекинувач со правосмукалка на Lugao интегрира вакуумски прекинувач, механизам за работа и контролна единица. Предниот панел е опремен со копчиња за отворање и затворање и индикаторски светла за статус за практично ракување и следење од страна на операторите.

2. Основна оцена за заштита, погодна за чиста внатрешна средина

Бидејќи е инсталиран во внатрешно опкружување сува, без дожд и без УВ, рејтингот за заштита на внатрешната VCB е типично IP20~IP40, што бара само заштита од случајен контакт со прстите и алатките и мала количина прашина, без потреба од справување со суровите временски услови.

3. Структура на изолација од епоксидна смола, погодна за работни услови на кабинетот

Комората за гаснење на лак на внатрешната VCB е обложена со чаури од епоксидна смола, обезбедувајќи изолација од фаза-фаза и фаза-за-земја, погодна за сува и чиста средина во внатрешноста на разводната опрема. Тој е компактен по големина и обезбедува сигурна изолација.

4. Безбедносна изолација постигната преку прекинувач

Самиот внатрешен VCB нема видлив прекинувач за исклучување; функцијата за безбедносна изолација се постигнува со прекинувачот за заземјување и прекинувачот за исклучување на разводната опрема, погоден за сценарија со сеопфатна заштита од испреплетување на кабинетот.

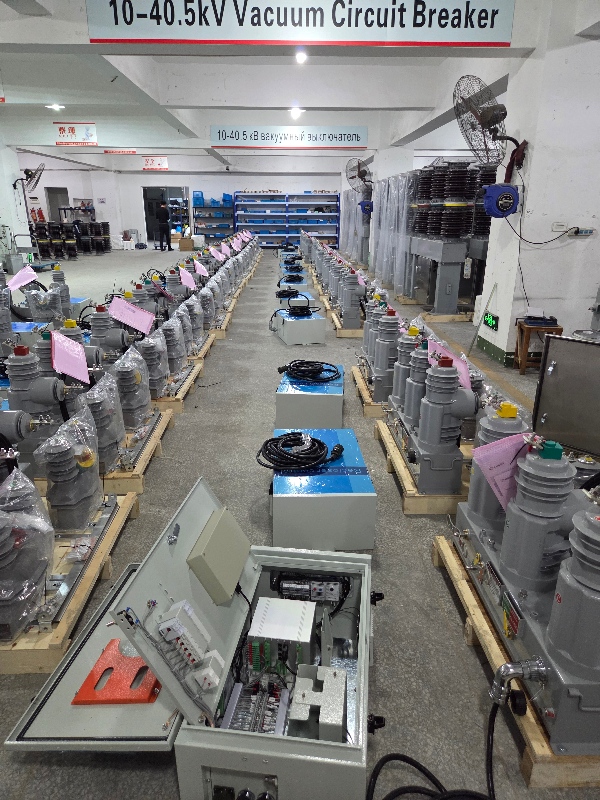

Надворешни прекинувачи со правосмукалка (серија ZW32)

Бидејќи надворешните VCB треба да бидат изложени на отворено подолго време, справувајќи се со услови како што се сонце и дожд, екстремни температурни разлики и загадување од прашина, нивниот дизајн ја нагласува издржливоста и заштитата. Надворешните VCB на Lugao Electric се карактеризираат со нивната мала големина, мала тежина, својства против кондензација и работа без одржување:

Карактеристики на дизајнот

1. Трофазна пост-тип целосно затворена структура со високо запечатување

Прекинувачите со вакуум на отворено имаат целосно запечатен дизајн, постигнувајќи ниво на заштита од IP65 и погоре. Тие се целосно водоотпорни, отпорни на прашина и против кондензација, што овозможува стабилно работење на дожд, снег и правливи средини подолги периоди. Тие се исто така отпорни на високи температури, УВ зрачење и стареење, незасегнати од надворешните временски промени.

2. Силиконски гумени изолациони чаури за големи лази

Надворешните прекинувачи со правосмукалка користат силиконски гумени (или керамички) изолациони чаури од типот на чадор-здолниште на големо растојание. Во споредба со внатрешните чаури од епоксидна смола, ова обезбедува поголемо растојание на лазање, спречувајќи празнење во влажни и загадени надворешни средини и нуди супериорна отпорност на стареење со УВ.

3. Практично и флексибилно работење гарантира безбедност. Надворешните прекинувачи со правосмукалка на Лугао може да се ракуваат рачно, електрично или далечински. Тие обезбедуваат јасно видливи исклучувања, обезбедувајќи сигурна електрична изолација за време на одржувањето без потреба од дополнителни прекинувачи за исклучување, што ги прави погодни за надворешни средини без затворена разводна опрема.

4. Флексибилни опции за инсталација прилагодливи на сценарија на отворено. Надворешните VCB поддржуваат различни методи на инсталација, вклучително и монтирани инсталации на столб и монтирани на под, со што се елиминира потребата од посебна внатрешна просторија за дистрибуција. Ова ги прави особено погодни за локации кои бараат често ракување.

Споредбена табела на основни разлики помеѓу внатрешни и надворешни прекинувачи со правосмукалка

Како да го изберете вистинскиот прекинувач со правосмукалка за вашиот проект?

При изборот на VCB, фокусирајте се на три клучни аспекти: околина за инсталација, барања за заштита и сценарија за одржување:

1. Дајте приоритет на околината за инсталација. Ако опремата е инсталирана во затворен простор како што е внатрешна разводна опрема или просторија за дистрибуција, доволно е внатрешен VCB, кој нуди помали трошоци и подобра компатибилност. Меѓутоа, за надворешни надземни водови или сценарија монтирани на столб, мора да се избере надворешен VCB; во спротивно, опремата брзо ќе се оштети од дожд, кондензација и загадување.

2. Проценете ја сериозноста на околината. За силно загадени и корозивни средини како што се крајбрежните области и хемиските индустриски паркови, дури и внатрешните средини треба да имаат приоритет на внатрешните VCB на високо ниво на заштита. Во силно загадените надворешни области, треба да се изберат големо растојание за лази и надворешни VCB против нечистотија.

3. Размислете за потребите за одржување. За далечински сценарија на отворено, дадете приоритет на надворешни VCB со интегрирани прекинувачи за исклучување и дизајни без одржување за да се намалат тешкотиите со одржување на лице место. За сценарија во затворен простор, изберете соодветен внатрешен VCB модел врз основа на конфигурацијата на разводната опрема.

Како фабрика со повеќе од 20 години искуство во производството, Lugao Power може да обезбеди приспособени решенија за избор на VCB врз основа на нивото на напон на вашиот проект, тековните параметри и околината за инсталација, помагајќи ви да одговарате на најсоодветната опрема.

Најчесто поставувани прашања: Внатрешен наспроти надворешен вакуумски прекинувач

1. Може ли да користам внатрешен VCB на отворено за да заштедам трошоци?

Ова не се препорачува. Внатрешните вакуумски прекинувачи ги немаат потребните карактеристики за надворешна употреба, како што се изолација отпорна на дожд, УВ-отпорна и отпорна на загадување. Ова претставува безбедносна опасност и ќе ја поништи гаранцијата.

2.Може ли истиот VCB модел да работи и за внатрешни и за надворешни проекти?

Тие не се заменливи. Иако ја користат истата технологија за кршење со вакуум, нивните механички и изолациски дизајни се специјално прилагодени за одредени средини. Користењето на погрешен тип може да доведе до предвремено оштетување и безбедносни опасности.

3.Дали надворешните VCB бараат одржување?

Надворешните вакуумски прекинувачи на Лугао се дизајнирани со целосно затворена структура, што овозможува ниско одржување или работа без одржување. Сепак, сè уште се препорачува редовна визуелна проверка на состојбата на изолаторот.

4.Дали логиките за избор за внатрешни и надворешни VCB се исти за 10kV и 35kV?

Логиката е сосема иста, прво, одреди ја околината за инсталација, принципот на селекција останува непроменет без оглед на нивото на напон.

5.Дали има голема разлика во цената помеѓу двата типа на VCB?

За исти спецификации за напон и струја, надворешните VCB се поскапи од внатрешните. Тоа е затоа што надворешниот модел користи висока изолација отпорна на временски услови, целосно запечатена водоотпорна структура и подебела обвивка, што резултира со повисоки трошоци за производство и материјали.
