Како правилната инсталација може да ја подобри доверливоста на високонапонскиот прекинувач?

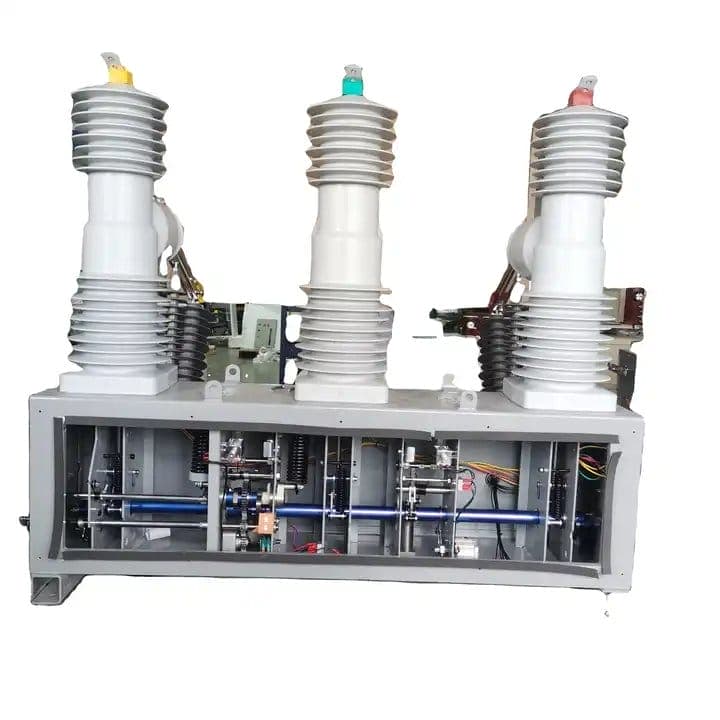

AВисоконапонски прекинуваче најкритичниот заштитен уред во која било трафостаница, а неговата доверливост не зависи само од квалитетот на фабричкото производство, туку во голема мера и од квалитетот на инсталацијата. Правилната инсталација може да ја подобри доверливоста на прекинувачот со висок напон со елиминирање на вообичаените механизми за дефект, како што се неусогласеност, истекување на гас, навлегување на влага и неправилно патување со контакт. Дури и најдобро дизајнираниот прекинувач, ако е погрешно инсталиран, ќе страда од предвремено расипување на изолацијата, механичко заглавување или контактно заварување. Во Lugao Power Co., Ltd., анализиравме над 500 дефекти на теренот на единиците за прекинувачи со висок напон, а 68 проценти од тие дефекти директно може да се проследат до дефекти во инсталацијата. Спротивно на тоа, кога се следи нашиот препорачан протокол за инсталација, просечното време помеѓу неуспесите (MTBF) се протега од 12 години до над 25 години. Оваа статија дава сеопфатен водич за практиките на инсталација кои значително ја зголемуваат доверливоста на прекинувачот.

Клучните фактори за инсталација кои ја подобруваат доверливоста на прекинувачите со висок напон вклучуваат: правилен дизајн на основата и усогласување на завртките за прицврстување, правилно полнење на гасот SF6 и контрола на влагата, прецизно механичко прилагодување на патувањето и времето на контактот, прецизно електрични поврзувања и сеопфатно тестирање пред пуштање во употреба. Секој од овие фактори е во интеракција со другите; на пример, неусогласената основа може да предизвика врзување во механизмот за работа, што го зголемува триењето и го одложува затворањето, што доведува до ерозија на контактот на лакот. Нашата фабрика има развиено детален прирачник за инсталација кој вклучува спецификации за вртежен момент, толеранции за усогласување и процедури за ракување со гас. Оваа статија го дестилира нашето децениско искуство во активна насоки. Ќе ги претставиме и техничките параметри од нашите модели на високонапонски прекинувачи и ќе одговориме на најчестите прашања поврзани со инсталацијата. Следејќи ги овие најдобри практики, можете значително да ја подобрите доверливоста и работниот век на вашиот високонапонски прекинувач.

Содржина

• 1. Зошто е критично усогласувањето на темелите и завртките за прицврстување за сигурноста на прекинувачите на висок напон?
• 2. Како правилното ракување со гасот SF6 ги подобрува перформансите на диелектрикот и прекинувањето?
• 3. Кои се клучните параметри и толеранции за инсталација за нашиот високонапонски прекинувач?
• 4. Како електричните и механичките тестови пред пуштање во употреба го потврдуваат квалитетот на инсталацијата?
• Најчесто поставувани прашања (ЧПП)
• Заклучок и професионална поддршка за инсталација

Зошто е критично усогласувањето на темелите и завртките за прицврстување за доверливоста на прекинувачот со висок напон?

Основата е структурниот интерфејс помеѓу Високонапонскиот прекинувач и заземјувањето на трафостаницата. Секое отстапување во плошноста, израмнувањето или позиционирањето на завртките директно се претвора во стрес на механичката структура на прекинувачот. Високонапонскиот прекинувач е прецизен склоп на подвижни делови - работни прачки, врски и контакти - кои мора да се движат по точни патеки. Ако основата не е израмнета, основната плоча на прекинувачот може да се деформира, предизвикувајќи врзување на механизмот за работа. Ова ги зголемува работните сили, го забрзува абењето на лежиштата и водечките иглички и на крајот може да предизвика механизмот да не целосно да се отвори или затвори. Нашата фабрика истражи бројни случаи кога високонапонскиот прекинувач не успеа да го прекине дефектот поради намалувањето на растојанието од контактот за само 2 mm - директна последица на опаѓање на основата.

Критични фактори за вградување на темелите кои ја подобруваат доверливоста на високонапонскиот прекинувач:

• Рамност на основата:Бетонската основа мора да биде рамна до +/- 2 mm во текот на целиот отпечаток на прекинувачот. Нашата фабрика препорачува користење на ласерско ниво и прецизни шипки за да се постигне ова. Нерамна основа создава сили на извртување на рамката на прекинувачот, што може да ги погреши склоповите на столбовите.
• Контрола на вртежниот момент на сидровите завртки:Секоја завртка за прицврстување мора да се затегне до одреден вртежен момент (обично 120-150 Nm за завртките M20). Нерамномерната распределба на вртежниот момент може да предизвика искривување на основната плоча. Нашата фабрика обезбедува дијаграм за секвенца на вртежен момент за да се обезбеди рамномерно оптоварување. Завртките со недоволно вртење овозможуваат движење за време на работата, додека завртките со прекумерен вртежен момент може да ги соголат навоите или да ја напукнат основната плоча.
• Фугирање и стврднување:За леани темели, инјекциската смеса мора целосно да се стврдне (обично 28 дена) пред да се монтира прекинувачот. Предвременото оптоварување може да предизвика таложење, што го менува порамнувањето на прекинувачот со текот на времето. Нашата фабрика препорачува употреба на инјекциска смеса што не се собира со цврстина на притисок од најмалку 40 MPa.
• Сеизмичко закотвување:Во регионите подложни на земјотреси, потребни се дополнителни прицврстувачи и амортизери. Нашите модели на прекинувачи со висок напон доаѓаат со сеизмички држачи кои мора да се инсталираат според нашиот сертифициран дизајн. Ако тие не се инсталираат, може да дојде до превртување за време на сеизмички настани, предизвикувајќи катастрофални штети.

За илустрација, документиравме случај во Јужна Америка каде што беше инсталиран висок напонски прекинувач од 245 kV на нерамна основа, што резултираше со пресврт од 4 mm низ основата од 4 метри. Во рок од 18 месеци, оперативниот механизам разви сериозно бодување на водечките шипки, а времето на затворање се зголеми од 55 ms на 78 ms. Прекинувачот не успеа да се затвори за време на повторното напојување на критичната линија, што предизвика регионално затемнување. По повторно израмнување на основата и замена на оштетените компоненти, прекинувачот се врати на првобитните перформанси. Лекцијата е јасна: инвестирањето време во соодветна подготовка на темелите дава дивиденди во долгорочната сигурност. Нашата фабрика обезбедува шаблон за основа и листа за проверка за инсталација што го покрива секој чекор од процесот, осигурувајќи дека вашиот високонапонски прекинувач е монтиран на цврста и стабилна основа.

Понатаму, правилното усогласување на основата осигурува дека оските на столбовите на прекинувачот остануваат нормално на земјата. Ова е од суштинско значење за рамномерна распределба на контактниот притисок низ главните и лачните контакти. Нерамномерниот контактен притисок може да доведе до висока отпорност на контакт, локализирано загревање и евентуално контактно заварување при прекин на дефект. Нашата фабрика спроведува мерење на отпорот на контакт по инсталацијата за да потврди дека сите три фази имаат конзистентни вредности и ова мерење е бесмислено ако основата е погрешно усогласена. Поради овие причини, усогласувањето на темелите и завртките за прицврстување е првиот и најкритичен чекор во подобрувањето на доверливоста на прекинувачите со висок напон.

Како правилното ракување со гасот SF6 ги подобрува перформансите на диелектрикот и прекинувањето?

Гасот SF6 е извор на енергија за изолацијата и способностите за гаснење на лакот на прекинувачот со висок напон. Сепак, неговите перформанси се многу чувствителни на контаминација, влага и отстапувања на притисокот. За време на инсталацијата, прекинувачот пристигнува од нашата фабрика исполнет со сув азот или вакуум за заштита на внатрешните компоненти за време на транспортот. Гасот SF6 мора да се полни на лице место под строги услови. Неправилното ракување со гасот е една од најчестите причини за предвремено откажување на прекинувачот со висок напон, што доведува до внатрешни прекршувања, намален капацитет за прекинување и корозија на внатрешниот хардвер. Нашата фабрика воспостави сеопфатна процедура за полнење гас што обезбедува оптимална диелектрична јачина и прекинувачка сигурност.

Клучни процедури за ракување со гас SF6 кои ја подобруваат доверливоста на прекинувачот со висок напон:

• Контрола на влага:Гасот SF6 мора да има точка на росење под -50°C (еквивалентно на помалку од 150 ppmv влага) кога се наполнува во прекинувачот. Нашата фабрика користи количка со загреан гас со вграден анализатор на влага за да го постигне тоа. Влагата реагира со нуспроизводите на лакот за да формира корозивни киселини (HF и SO2F2), кои ги напаѓаат контактите и изолационите материјали. Дури и мала количина на влага (500 ppm) може да ја намали јачината на диелектрикот за 50 проценти.
• Проверка на чистотата на гасот:Пред полнење, новиот гас SF6 мора да се тестира за чистота (минимум 99,9 проценти) и отсуство на производи за распаѓање. Нашата фабрика испорачува гас SF6 со сертификат за анализа. Препорачуваме да користите гасен хроматограф за да ја потврдите чистотата на лице место, особено ако гасот е складиран подолг период.
• Проверки на притисок и густина:Високонапонскиот прекинувач се полни до неговиот номинален притисок (обично 6,5 до 7,5 бари апсолутни на 20°C). Инсталиран е монитор за густина за постојано следење на состојбата на гасот. За време на инсталацијата, мониторот за густина мора да се калибрира за да се обезбедат точни отчитувања. Нашата фабрика обезбедува сертификат за калибрација за секој монитор.
• Тестирање на истекување:По полнењето, целиот гасен систем (комората на прекинувачот, цевките и фитинзите) мора да се тестира за истекување со помош на чувствителен детектор за истекување SF6 (минимална стапка на истекување што може да се открие од 1x10-6 mbar l/s). Нашата фабрика препорачува 24-часовен тест за стоечки притисок - ако притисокот падне за повеќе од 1 процент во текот на 24 часа, истекувањето мора да се лоцира и да се поправи пред пуштање во работа.

Податоците од теренот од сервисната евиденција на нашата фабрика покажуваат дека правилното ракување со гасот ја намалува годишната стапка на истекување на под 0,1 проценти, што е далеку над стандардот IEC од 0,5 проценти. Спротивно на тоа, инсталациите каде што ракувањето со гас било избрзано или се изведувало во влажни услови честопати доживуваат стапки на истекување над 1 процент, што бара повторно полнење на секои 2 до 3 години. Секое повторно полнење го изложува прекинувачот на дополнителна влага и воздух, забрзувајќи ја внатрешната корозија. Едно претпријатие во Северна Европа имаше висок напонски прекинувач од 145 kV кој беше наполнет со несоодветно исушен гас. Во рок од две години, прекинувачот разви делумна активност на празнење, а внатрешната проверка откри сериозно дупчење на млазницата и контактните површини. Трошоците за поправка беа три пати повисоки од трошоците за правилно ракување со гасот.

Дополнително, притисокот на гасот SF6 директно влијае на работата на прекинот. Ако притисокот на гасот е низок, способноста за гаснење на лакот се намалува, а прекинувачот може да не ја прекине струјата на дефект. Прекинувачот за висок напон на нашата фабрика е опремен со аларм за низок притисок што се активира при 5 проценти под номиналниот притисок. За време на инсталацијата, поставената точка на алармот мора да се потврди за да се осигура дека се активира на правилниот праг. Препорачуваме и инсталирање на систем за следење на гас кој континуирано ги пренесува податоците за притисокот и температурата до трафостаницата SCADA. Ова овозможува рано откривање на бавните протекувања, овозможувајќи планирано одржување пред притисокот да падне на критично ниво. Правилното ракување со гасот SF6 не е само еднократна задача; воспоставува основна линија за целиот работен век на Високонапонскиот прекинувач.

Кои се клучните параметри за инсталација и толеранции за нашиот високонапонски прекинувач?

Правилната инсталација на високонапонски прекинувач бара придржување до прецизни механички и електрични параметри. Lugao обезбедува сеопфатен прирачник за инсталација што ја специфицира секоја критична димензија, вртежен момент и растојание. Табелата подолу ги сумира клучните параметри за инсталација за нашите најчести модели на високонапонски прекинувачи: LGB 145 kV со единечна пауза и LGB 550 kV со две прекини. Сите вредности мора да се проверат за време на инсталацијата со помош на калибрирани мерни инструменти. Нашата фабрика обезбедува поддршка на лице место за првата инсталација за да се осигура дека сите параметри се правилно поставени.

Покрај овие параметри, нашата фабрика ги препорачува следните практики за инсталација: работниот механизам (пружина или хидрауличен) мора да се полни според наведената низа, а контролниот напон мора да биде во опсег од 85-110 проценти од номиналниот напон. Сите електрични приклучоци мора да се затегнат до наведените вредности и да се проверат дали се затегнати по 24 часа работа. Ние, исто така, обезбедуваме проверка на термичка слика по првите 100 часа работа за да се осигураме дека никакви врски не се прегреваат.

Нашата фабрика нуди детална листа за проверка за инсталација која вклучува полиња за отпишување за секој параметар. Оваа листа за проверка ја користат нашите инженери за пуштање во работа, а исто така им е достапна на нашите клиенти за нивно сопствено обезбедување на квалитет. За моделот LGB 145, потврдивме дека инсталациите што строго ја следат нашата листа за проверка постигнуваат стапка на неуспех во првата година од помала од 0,5 проценти, во споредба со стапката на неуспех од 4,5 проценти за инсталациите каде што списокот за проверка не бил следен. Овие податоци ја нагласуваат важноста на прецизното внимание на секој параметар за инсталација. Ги охрабруваме сите наши клиенти да инвестираат во соодветни мерни алатки и да вклучат искусни техничари во процесот на инсталација.

Како електричните и механичките тестови пред пуштање во употреба го потврдуваат квалитетот на инсталацијата?

Дури и по внимателна механичка инсталација и полнење гас, Високонапонскиот прекинувач мора да помине низ ригорозна програма за тестирање пред пуштање во употреба за да потврди дека сите системи функционираат правилно. Овие тестови служат како конечна потврда дека инсталацијата немала никакви дефекти и дека прекинувачот е подготвен за сервис. НаLugao Power Co., Ltd.,развивме стандардизирана низа за тестирање што ги покрива сите критични аспекти на перформансите на прекинувачот со висок напон. Овие тестови не само што ја потврдуваат инсталацијата, туку обезбедуваат и основна линија за идното следење на состојбата, што е од суштинско значење за долгорочна доверливост.

Суштински тестови за пред-пуштање во употреба за високонапонски прекинувач:

• Тест за механичко работење:Прекинувачот е подложен на низа од 50 операции отворено-затворање при номинален контролен напон, проследени со 10 операции при минимален и максимален контролен напон (85% и 110% од номиналниот). Времето на отворање и затворање се евидентирано за секоја операција и се мери синхронизмот пол-по-пол. Секој ненормален шум, врзување или отстапување на времето укажува на механички проблем што мора да се реши пред да се напојува.
• Време и мерење на патување:Со помош на дигитален анализатор за патување, се мерат ударот на контактот, прекумерното патување и контактното бришење. Овие вредности мора да бидат во рамките на толеранциите наведени во прирачникот за инсталација. Нашата фабрика обезбедува референтна крива што го прикажува идеалното патување со контакт наспроти временскиот профил. Отстапувањето од оваа крива може да укаже на неусогласеност или неправилно прилагодување на контролната точка.
• Мерење на контакт отпор:Отпорот на еднонасочна струја на главните контакти на секој столб се мери со помош на микроомметар со тест струја од најмалку 100 А. Измерениот отпор мора да биде помал од наведениот максимум (на пр., 120 микрооми за LGB 145). Високиот отпор укажува на лошо усогласување на контактот или контаминација, што може да доведе до прегревање и контактно заварување при прекин на дефект.
• Диелектрични тестови:На главната изолација се изведува тест за отпорен напон на фреквенција на напојување (1 минута при 1,5 пати номинален напон). Дополнително, се врши мерење на делумно празнење на 1,1 пати номинален напон за да се осигура дека нема празнини или загадувачи во гасот што може да доведе до дефект на изолацијата. Нашата фабрика го обезбедува очекуваниот модел на делумно празнење за здрав прекинувач и секое отстапување се испитува.
• Анализа на гас SF6:Откако прекинувачот ќе се вклучи 24 часа, се зема примерок од гас и се анализира за содржината на влага, чистотата и производите на распаѓање (SO2 и SOF2). Секое зголемување на влагата или производите на распаѓање укажува на внатрешно прашање што мора да се реши. Нашата фабрика препорачува извештај за основна анализа на гасот да се чува во регистарот на средства.

Неодамнешната инсталација на високонапонски прекинувач од 245 kV во Југоисточна Азија е пример за вредноста на овие тестови. За време на тестот за тајминг пред пуштање во употреба, времето на отворање беше измерено на 42 ms, надминувајќи ги наведените 35 ms +/- 3 ms. Ова одложено отворање беше проследено до неправилно прилагоден тампон во механизмот за работа. Тимот за инсталација ја коригираше поставката на баферот, а повторното тестирање покажа време на отворање од 36 ms. Доколку овој проблем не беше откриен и коригиран, прекинувачот можеби нема да го отстрани дефектот во потребните 2,5 циклуси, што потенцијално ќе доведе до катастрофален дефект. Овој случај илустрира дека тестовите пред пуштање во употреба не се само формалност, туку и критична мерка за доверливост.

Нашата фабрика обезбедува сеопфатен образец за извештај за тестирање кој ги вклучува сите измерени вредности, условите за тестирање и сите преземени мерки за поправка. Овој извештај станува дел од документацијата за животниот циклус на прекинувачот и е суштински за идното планирање за одржување. Нудиме и гаранција која конкретно ги покрива проблемите поврзани со инсталацијата, под услов да се следи нашиот протокол за тестирање. Со инвестирање во темелно тестирање пред пуштање во употреба, гарантирате дека вашиот Високонапонски прекинувач ќе влезе во сервис во оптимална состојба, максимизирајќи ја неговата доверливост уште од првиот ден.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Која е најчестата грешка при инсталацијата што ја намалува доверливоста на прекинувачот со висок напон?

Одговор: Најчеста грешка при монтажата е несоодветното израмнување на основата и вртежниот момент на завртките за сидро. Нашите фабрички податоци покажуваат дека 40 отсто од предвремените дефекти се поврзани со проблеми со темелите. Кога основата не е израмнета, рамката на прекинувачот се извртува, предизвикувајќи неусогласеност на механизмот за работа и столбовите. Ова доведува до зголемено триење, одложени операции и нерамномерно абење на контактот. Едноставна ласерска проверка на нивото за време на инсталацијата може да го спречи овој проблем. Препорачуваме да се потврди плошноста на повеќе точки и да се користат прецизни шипки за да се постигне потребната толеранција од +/- 2 mm. Ова е евтина мерка која има значително влијание врз долгорочната сигурност.

Прашање 2: Како влагата во гасот SF6 влијае на доверливоста на прекинувачот со висок напон и како се контролира при инсталацијата?

Одговор: Влагата во гасот SF6 е голема грижа за доверливоста бидејќи реагира со нуспроизводите на лакот за да формира корозивни киселини. Овие киселини ги напаѓаат изолационите материјали и металните површини, што доведува до внатрешни превртувања и механички дефекти. За време на инсталацијата, процесот на полнење гас SF6 мора да се изврши со помош на количка за сув гас со вграден анализатор на влага. Гасот мора да има точка на росење под -50°C пред да влезе во прекинувачот. Нашата фабрика, исто така, препорачува евакуација на комората за прекинувач до вакуум од 1 mbar пред полнење за да се отстрани преостанатата влага. По полнењето, се зема примерок од влага за да се потврди точката на росење. Ако содржината на влага ја надминува границата, гасот мора да се филтрира или замени.

Прашање 3: Дали може да се инсталира високонапонски прекинувач во затворен простор и дали тоа ги менува барањата за инсталација?

Одговор: Да, прекинувачите со висок напон може да се инсталираат во затворени простории, обично во GIS (подстаници изолирани со гас) или во затворени AIS (Трафостаници изолирани со воздух) со соодветен клиренс. Внатрешната инсталација бара дополнителни размислувања: температурата на околината мора да се контролира за да се избегне втечнување на SF6 (под -25°C) и да се спречи кондензација. Подот мора да биде дизајниран да ја поддржува тежината на прекинувачот плус динамичките оптоварувања. Мора да се обезбеди вентилација за да се спречи акумулација на SF6 во случај на истекување, бидејќи SF6 е потежок од воздухот и може да го измести кислородот. Нашата фабрика обезбедува посебни упатства за инсталација во затворен простор, вклучувајќи максимална температура на околината (обично 40°C) и минимално растојание до ѕидовите. Се применуваат истата основа, ракување со гас и протоколи за тестирање, но со дополнителни еколошки контроли.

Прашање 4: Кој е точниот вртежен момент за главните електрични приклучоци на високонапонскиот прекинувач?

Одговор: Вртежниот момент за главните електрични приклучоци варира во зависност од големината на завртките и материјалот. За моделот LGB 145, приклучоците на главните собирници (обично M16 завртки) мора да бидат завртени до 80-90 Nm за бакарни проводници и 90-100 Nm за алуминиумски проводници. Користењето на неправилен вртежен момент може да предизвика прегревање: приклучоците со недоволно вртење создаваат висока отпорност на контакт, додека приклучоците со прекумерен вртежен момент може да го оштетат проводникот или терминалот на прекинувачот. Нашата фабрика обезбедува табела со спецификации на вртежниот момент за сите приклучоци и препорачуваме да користите калибриран вртежен клуч и да ја означите секоја завртка по затегнувањето за да покаже дека е проверена. Ние, исто така, советуваме повторно вртење по првите 100 часа работа за да се приспособат на термичко проширување и таложење.

Прашање 5: Дали Lugao Power Co.,Ltd. нудат надзор и обука за инсталација за нивниот високонапонски прекинувач?

Одговор: Да, нашата фабрика обезбедува сеопфатни услуги за надзор и обука за инсталација. За секое купување на прекинувачи со висок напон, нудиме опција да има еден од нашите високи теренски инженери на лице место за целиот процес на инсталација и пуштање во работа. Овој инженер ја надгледува подготовката на основата, ракувањето со гасот, механичкото склопување и електричното тестирање, осигурувајќи дека се исполнети сите наши спецификации. Ние, исто така, спроведуваме обука на лице место за вашите техничари, покривајќи ги сите процедури за инсталација, работа и одржување. Нашата програма за обука вклучува и сесии во училница и практична пракса. Оваа услуга значително го намалува ризикот од грешки при инсталацијата и гарантира дека вашиот тим е целосно способен да го одржува прекинувачот за целиот негов работен век. Ја препорачуваме оваа услуга, особено за оние кои првпат купуваат на нашиот Високонапонски прекинувач.

Заклучок: Инвестирајте во квалитет на инсталација за неспоредлива сигурност на прекинувачите на висок напон

Доверливоста на високонапонскиот прекинувач не е само производ на неговиот дизајн и производство; тоа е длабоко под влијание на квалитетот на неговата инсталација. Од темелот и завртките за прицврстување до тестовите за ракување со гас SF6 и пред пуштање во употреба, секој чекор од процесот на инсталација игра клучна улога во обезбедувањето дека прекинувачот работи како што е наменето со децении. Нашата фабрика во Lugao Power Co., Ltd. го виде позитивното влијание на прецизната инсталација, при што прекинувачите постигнуваат бројки на MTBF над 25 години и работат со минимално одржување. Ги видовме и последиците од избрзана или неправилна инсталација, што може да доведе до предвремени дефекти, скапи поправки, па дури и до прекини на системот. Изборот е јасен: инвестирањето во правилна инсталација е најисплатливиот начин за максимизирање на доверливоста на вашиот висок напонски прекинувач.
