Зошто стандардите за електрична безбедност бараат висококвалитетни главни единици на прстенот?

Електричните дистрибутивни мрежи се соочуваат со постојани закани: кратки споеви, преоптоварувања и абење во околината. Безбедносните стандарди како што се IEC 62271-200 и IEEE C37.122 не се произволни упатства - тие постојат за да се спречат трепкања на лак, експлозии на опрема и каскадно затемнување. Ring Main Unit (RMU) е критичниот јазол во секундарната дистрибуција, кој го контролира протокот на моќност и ги штити трансформаторите низводно. Нискоквалитетни RMU со супстандардна изолација, слаби механизми за работа или лошо запечатување не можат да ги издржат ригорозните тестови што ги бараат овие стандарди. Кога ќе се појави внатрешен лак или дефектот продолжува, неусогласениот RMU може да пукне, ослободувајќи прегреани гасови и стопен метал, загрозувајќи го персоналот и уништувајќи ги средствата. Така, шифрите недвосмислено бараат робустен инженеринг, докажана диелектрична јачина и способности за правење/раскинување - атрибути само висококвалитетниПрстен главна единицаможе да гарантира.

НаЛугао Power Co., Ltd., сведоци сме како игнорирањето на овој принцип води до катастрофални неуспеси. Нашето децениско искуство во производството потврдува дека исполнувањето на стандардите за електрична безбедност е невозможно без врвни материјали, прецизно склопување и валидација тестирана на тип. Оригинален висококвалитетен прстенест главен уред вклучува изолација на гас изолирана со SF6 или еколошка, резервоари од не'рѓосувачки челик и технологија на вакуумски прекинувачи. Овие компоненти ги преживуваат импулсите на молњите, температурните екстреми и преклопните бранови. Спротивно на тоа, фалсификуваните или буџетските RMU често ја прескокнуваат класификацијата на внатрешниот лак (IAC) или користат рециклиран епоксид што пука при термички циклус. За да се постигне усогласеност со AOR (пристапност, оперативност, доверливост) клаузулите на модерните мрежни кодови, комуналните претпријатија и индустриските капацитети мора да набавуваат RMU од сертифицирани фабрики. Во овој напис, ги детализираме специфичните стандарди, механизмите за неуспех и зошто пристапот на нашата фабрика обезбедува безбедност и долгорочна профитабилност.

Содржини

• 1. Кои меѓународни стандарди за безбедност наложуваат главни единици за висококвалитетни прстени?
• 2. Како главните единици на долниот прстен придонесуваат за електрични незгоди и дефекти на системот?
• 3. Зошто нашата фабрика дава приоритет на напредно производство и тестирање за главни единици на прстенот?
• Резиме: Нераскинливата врска помеѓу стандардите и премиум RMU
• Најчесто поставувани прашања (ЧПП)

1. Кои меѓународни стандарди за безбедност наложуваат главни единици за висококвалитетни прстени?

Глобалниот репер за разводна и контролна опрема затворена со метал еIEC 62271-200. Овој стандард ги дефинира барањата за номинален напон, нивоа на изолација, граници на пораст на температурата и класификација на внатрешниот лак (IAC). Конкретно за Ring Main Units, се применуваат дополнителни клаузули од IEC 62271-103 (прекинувачи за оптоварување) и локални мрежни кодови. Усогласеноста не е изборна: секој RMU што се користи во јавни или индустриски мрежи мора да помине низ тестови на типот, вклучувајќи издржување на диелектричен напон, струја за краткотрајна отпорност и механичка издржливост. Висококвалитетната главна единица на прстенот ги поминува овие тестови со широки маргини. На пример, единиците на нашата фабрика постигнуваат отпорност на фреквенција од 42 kV за системи од 12 kV, што е многу над основната линија од 28 kV што ја бараат многу комунални претпријатија. Подолу се дадени критичните стандарди и нивните барања за изградба на RMU:

• IEC 62271-200 (Ed.2.0):Потребна е класификација на внатрешен лак IAC AFLR (достапни страни, предни, задни, низок притисок). Само RMU со армирани куќишта, канали за ослободување од притисок и сврзувачки елементи отпорни на лак може да бараат IAC.
• IEC 62271-100:Се применува на функцијата на прекинувачот ако RMU вклучува прекинувач; бара можности за правење/пробивање на дефекти до 20kA/1s или повеќе.
• IEC 60529 (ИП рејтинг):Бара најмалку IP3X за внатрешни и IP54/IP67 за надворешни RMU. Висококвалитетните RMU користат резервоари заварени со ласер и двојно запечатени О-прстени за одржување на интегритетот на гасот во текот на 30 години.
• IEEE C37.20.3 (Северна Америка):Ги нагласува оценките за затворање на дефекти и тестовите за пренапони на напон. Премиум прстенестата главна единица мора да преживее 95 kV BIL (основно ниво на импулси) за 15 kV класа.
• Локални мрежни кодови (на пр., ENA TS 41-36 во ОК, VDE 0670 во Германија):Често се додава отпорност на корозија, работа на ниски температури и сеизмичка отпорност. Нашата фабрика дизајнира RMU со опсег од -25°C до +50°C.

Зошто ова го принудува изборот на висококвалитетни компоненти? Размислете за диелектричниот тест: стандарден 12kV RMU мора да одржува 28kV rms за 1 минута без превртување. Евтините RMU со празнини во лиената смола или несоодветни празнини пропаѓаат непредвидливо. Покрај тоа, тестирањето со внатрешен лак симулира дефект од 20 kA за 1 секунда во внатрешноста на резервоарот - само робусната конструкција (3mm од не'рѓосувачки челик, обезбедени прегради за кабел) спречува кинење.Лугао Power Co., Ltd.ги спроведува овие типови тестови во независни лаборатории, потврдувајќи го секој дизајн. Без ова педигре, операторите ризикуваат да го изгубат сертификатот за безбедност и правните обврски. Накратко, секој безбедносен стандард експлицитно или имплицитно бара висококвалитетни материјали, ригорозна контрола на производството и верификација од трета страна - особини што ги одделуваат доверливите главни единици на прстенот од опасните фалсификати.

Дополнително, порастот на паметните мрежи и дистрибуираното производство става нов стрес на координацијата на изолацијата на RMU. Стандардите сега бараат подобрен мониторинг на делумно празнење (<10 pC). Нашата фабрика интегрира вградени PD сензори, но само ако основната структура на RMU е прецизно обликувана. Супстандардните единици произведуваат високи нивоа на PD од првиот ден, што го забрзува дефектот на изолацијата. Така, безбедносните стандарди се ефективно филтер за квалитет: тие наложуваат висококвалитетно инженерство за која било легално инсталирана главна единица на прстенот. За спецификаторите на проектот, набавката од производител кој е усогласен, како што е нашиот објект, обезбедува идно работење и одобрување осигурување.

2. Како главните единици на долниот прстен придонесуваат за електрични незгоди и дефекти на системот?

Инцидентите со електрична безбедност ретко се случуваат спонтано - тие се конечниот резултат на акумулираните дефекти и дизајнерските кратенки. Кога ќе се инсталира Ring Main Unit со низок квалитет, се појавуваат повеќе патеки за неуспех. Најчест е распаѓањето на диелектрикот предизвикано од навлегување на влага. RMU со супстандардни заптивки или прирабници со едно заптивка дозволуваат влагата да навлезе во SF6 или во преградата изолирана со воздух. Штом внатрешната точка на росење ќе надмине -10°C, се појавуваат превртувања на цврстите изолатори. Истражувавме случаи кога 6-месечно RMU експлодираше поради епоксидна лазање, повредувајќи го персоналот за одржување. Друго сценарио вклучува несоодветен рејтинг за краткотрајно издржување: низводниот краток спој повлекува 16 kA за 0,5 секунди, но собирниците во лажен RMU се недоволно големи (само 40x5mm наспроти потребните 80x10mm). Добиените електромагнетни сили ги свиткуваат шипките, предизвикувајќи дефект од фаза до фаза и пожар. Ајде да ги разложиме различните опасности:

• Блесок на лак:На нискоквалитетните куќишта им недостасуваат внатрешни клапи за олеснување на лакот. Притисокот се зголемува на 10 бари, дувајќи ја вратата со брзина на шрапнел поголема од 200 m/s. Стандардите бараат рејтинг на IAC за да се избегне ова; висококвалитетните RMU од нашата фабрика имаат пресметани оџаци за ослободување од притисок и гасење пламен.
• Контактни неуспеси при заварување и прекинување:Прстен прекинувачите за оптоварување на главната единица мора да се скршат 630A или дури 1250A. Инфериорните сребрено-волфрамски контакти или слабите пружински механизми предизвикуваат контактно заварување или ограничување. Ова доведува до постојани лаци, согорување на разводната опрема и евентуално палење на блиските кабли.
• Губење на изолација на гас:За RMU изолирани со SF6, истекувањето на дупката (вообичаено кај лошо заварените резервоари) го намалува притисокот. При апсолутна 0,8 бари (номинална 1,4 бари), нивото на изолација паѓа за 30%, а преклопниот бран може да ја пробие празнината. Во евтините единици недостасуваат неповратни вентили на комплетите за полнење, што предизвикува постепена емисија.
• Неуспеси во завршувањето на кабелот:Интегрираните точки за тестирање на кабелот и конусите за напрегање се слабо обработени во RMU со низок квалитет. Високите градиенти на електричното поле предизвикуваат следење по должината на черупката, што на крајот доведува до дефект на земјата.

Податоците од реалниот свет од CIGRE покажуваат дека 43% од дефектите на разводните уреди потекнуваат од неисправна изолација или механизми за работа. Кога ќе се појави таков дефект во главната единица на прстенот, трошоците за поправка често го надминуваат првичниот заштеден буџет за фактор од 10. Дополнително, безбедносните стандарди бараат периодично одржување (термографија, мерење на отпорност на контакт). Сепак, RMU со низок квалитет се деградираат толку брзо што дури и двогодишните проверки не можат да спречат неуспех. Нашата фабрика гради RMU со самоподмачкувачки лежишта и сребрени собирници, обезбедувајќи механичка издржливост на 5000 операции (двојно од стандардот 2000 година). Ова е директна инвестиција во безбедноста.

Понатаму, нискоквалитетното склопување на главната единица на прстенот нема соодветни фазни бариери. За време на дефект на кабелот, лачната плазма може да се шири до соседните функционални единици, уништувајќи го целиот RMU панел - феномен познат како „размножување на лакот“. Премиум дизајните, како оние од Lugao Power Co., Ltd., вклучуваат преградни ѕидови отпорни на лак и метални бариери помеѓу одделот за кабел и одделот за собирници. Накратко, инфериорните RMU директно прекршуваат повеќе параграфи од IEC 62271-200, а цената на неусогласеноста се мери во човечки животи и прекин на бизнисот. За секој проект кој е свесен за безбедноста, изборот на висококвалитетна главна единица на прстенот не е трошок; тоа е единствената прифатлива стратегија за ублажување на ризикот.

3. Зошто нашата фабрика дава приоритет на напредно производство и тестирање за главни единици на прстенот?

НаЛугао Power Co., Ltd., работиме со најсовремен производствен капацитет каде што секоја главна единица Ring подлежи на ригорозна контрола на квалитетот од крај до крај. Мотото на нашата фабрика е „стандардите се подот, а не таванот“. Инвестиравме во целосно автоматизирани SF6 детектори за истекување, роботско заварување за куќишта од нерѓосувачки челик и високонапонски лаборатории за делумно празнење. Оваа посветеност произлегува од разбирањето дека безбедноста не може да биде последователна мисла. Подолу, ги прикажуваме клучните процеси на производство и тестирање кои гарантираат дека секој RMU ги надминува стандардите за електрична безбедност. Нашиот транспарентен процес гради доверба меѓу комуналните претпријатија, изведувачите на EPC и развивачите на обновлива енергија.

Избор на материјал и валидација на дизајнот:Ние користиме само висококвалитетен бакар (минимум 99,9% чистота), нерѓосувачки челик 304L (2,5мм дебелина за внатрешен, 3,0мм за надвор) и епоксидна смола од VO степен за чаури. Секоја серија на дојдовни материјали се тестира за спроводливост и цврстина на истегнување. Нашиот дизајн на главната единица на прстенот вклучува тројни заптивки на работната осовина и мерачи на притисок за следење на гас под напон. Координацијата на изолацијата е потврдена со симулација на 3D електростатско поле, елиминирајќи ги сите остри рабови.

Процеси на склопувачки линии:Нашата фабрика вработува квалификувани техничари обучени за процедурите DIN EN ISO 9001. Монтажата на секоја главна единица на прстенот вклучува пет наменски станици: 1) производство на резервоар со тест за истекување со хелиумска масена спектрометрија (<1×10-6 mbar·l/s), 2) монтажа на прекинувач и собирница со завртки контролиран од вртежниот момент, 3) механизам што може да се склопи и склопува, склопување и заклучување, тестирање. На секоја станица се снимаат дигитални отчитувања на вртежниот момент и логови за притисок на гасот. Оваа следливост е наша гаранција.

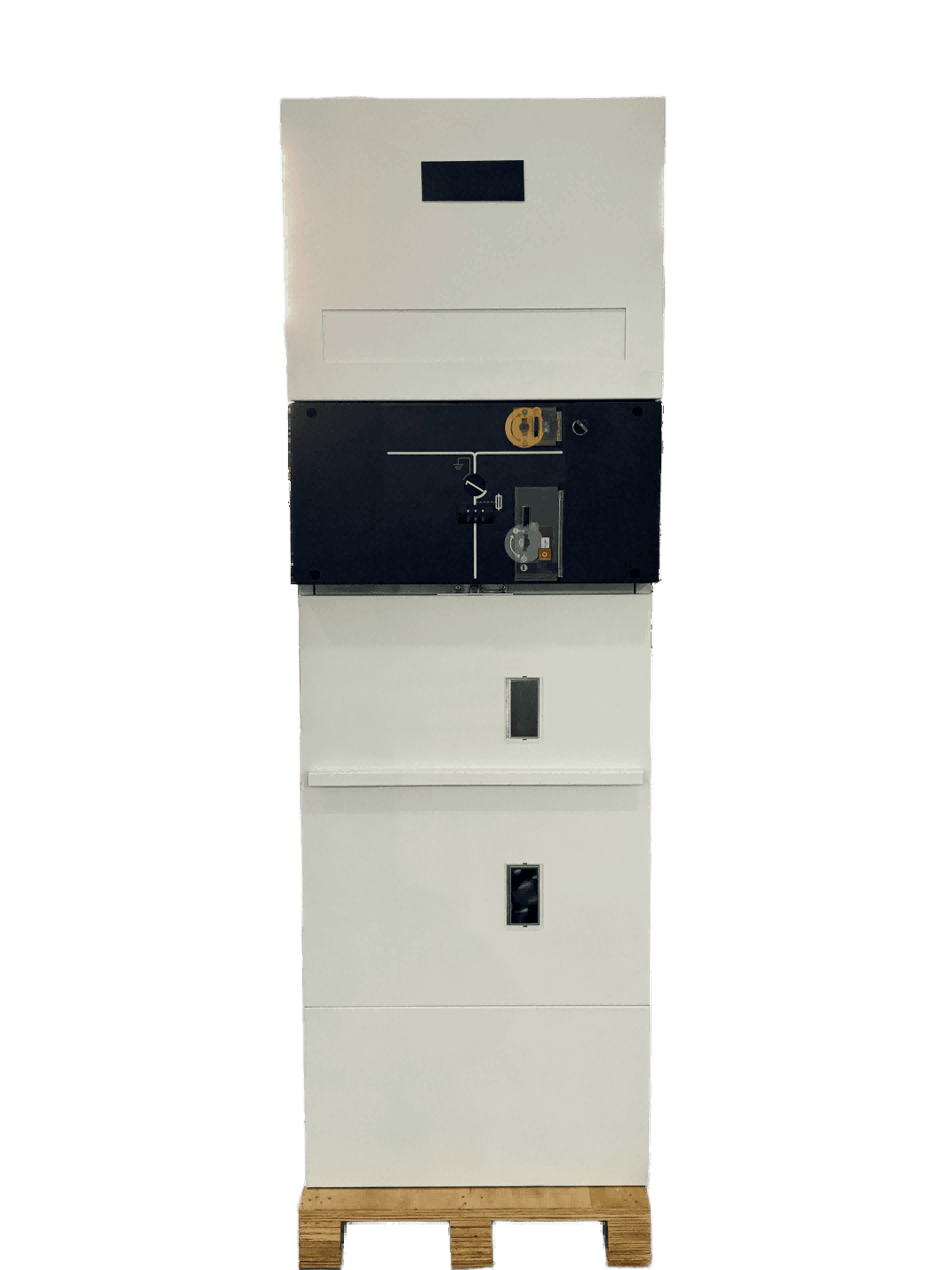

Сега, погледнете ги клучните електрични параметри на нашата најпродавана серија на главни единици за прстени 12kV/24kV (Модел LGU-RMU-24). Овие бројки ја покажуваат маржата за квалитет во однос на основните барања:

Нашата фабрика спроведува 100% рутинско тестирање според IEC 62271-200, вклучувајќи: тест за напон на фреквенција на моќност, мерење на делумно празнење (≤5 pC на 1,2Ur), мерење на отпорност на контакт (≤40 µΩ за главното коло), тест за затегнатост на гас, тест за механичко работење (5 целосни циклуси). Дополнително, единиците за примероци се подложени на термички циклус (-25°C до +70°C) и тестови за правење краток спој во лабораториите KEMA/CESI. Со ова ниво на квалитет, нашата главна единица Ring не само што ги задоволува, туку и ги надминува очекувањата на безбедносните инспектори и мрежните оператори. Клиентите кои нè избираат ги намалуваат вкупните трошоци за сопственост со елиминирање на непланираните прекини и тужби. Нашиот пристап насочен кон клиентите, во комбинација со локалната поддршка по продажбата, нè прави омилен партнер за инфраструктурни проекти низ Европа, Азија и Америка. До денес, нашата фабрика испорача повеќе од 15.000 единици без ниту една повреда поврзана со внатрешниот лак. Тоа е моќта на бескомпромисниот квалитет.

Резиме: Нераскинливата врска помеѓу стандардите и премиум RMU

Стандарди за електрична безбедност постојат бидејќи електричната енергија, кога е неконтролирана, е смртоносна. Тие бараат специфични показатели за изведба - диелектрична јачина, задржување на лакот, правење/кршење дефекти и механичка издржливост. Само висококвалитетната главна единица на прстенот може сигурно да ги исполни овие метрики во текот на децениите на работа. Од искуството на нашата фабрика, почетната премија за сертифициран RMU е маргинална во споредба со цената на една несреќа, која вклучува регулаторни казни, медицински барања, прекин на производството и штета на репутацијата. Докажавме дека доследна примена на IEC 62271-200, во комбинација со производствена извонредност наЛугао, испорачува RMU кои го штитат и персоналот и средствата. Без разлика дали управувате со центар за податоци, фарма на ветер или комунална трафостаница, барањето висококвалитетна главна единица на прстенот не е опција - тоа е суштината на вашата безбедносна стратегија. Запомнете: кратенките направени денес стануваат инциденти на утре. Изберете квалитет, изберете усогласеност и соработувајте со производителот кој ја дава приоритет на безбедноста на животот пред се.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Зошто стандардите за електрична безбедност конкретно бараат класификација на внатрешен лак (IAC) за главни единици на прстенот?

Одговор: Класификацијата на внатрешен лак (IAC) е задолжителна бидејќи RMU може да доживее внатрешен дефект поради, на пример, дефект на изолацијата или грешка на операторот. Без куќиште со ознака IAC, зголемувањето на притисокот од лакот може да го пукне резервоарот, ослободувајќи плазма на температури над 10.000°C. Стандардите како што е IEC 62271-200 бараат од IAC AFLR да се осигура дека вратите и капаците остануваат заклучени, топлите гасови се насочуваат кон безбедни области и нема делови да се исфрлаат. Висококвалитетна главна единица за прстен од сертифицирана фабрика се подложува на целосно тестирање на лакот за да се докаже оваа способност. На единиците со низок квалитет им недостасува ознака на IAC, што значи дека обезбедуваат нула заштита на персоналот. Инвестирањето во RMU сертифициран од IAC е единствениот начин да се усогласат со прописите за безбедност на работното место (на пр., NFPA 70E).

Прашање 2: Како можам визуелно да идентификувам главна единица за прстен со низок квалитет што може да не ги исполни безбедносните стандарди?

Одговор: Клучните визуелни црвени знамиња вклучуваат: тенки обвивки (под 1,5 мм за не'рѓосувачки челик), неправилни зрна за заварување, недостаток на видливи отвори за ослободување на притисокот, неоригинален манометар за густина на гас (или без мерач) и отсуство на етикета за тестирање на типот. Дополнително, RMU со низок квалитет често имаат пластични механизми за работа наместо челик, и недостасуваат системи за испреплетување за да се спречи пристапот до деловите под напон. Во нашата фабрика, секоја главна единица на прстенот носи сериски број со тест сертификати. Ако добавувачот не може да произведе извештаи за тестирање на тип IEC или видеа со внатрешен лак, сметајте дека единицата не е во согласност. Секогаш барајте тест документација од трета страна пред купувањето.

Прашање 3: Дали редовното одржување компензира за купување главна единица за прстен со низок квалитет наместо премиум?

Одговор: Не. Иако одржувањето е од витално значење, тоа не може да ги поправи основните недостатоци во дизајнот. Главна единица на прстенот со низок квалитет може да има недоволно изолациони растојанија, контакти со вдлабнатини или микропротекување во гасниот систем - проблеми што не можат да се поправат со периодично чистење или затегнување. Стандардите наложуваат дека опремата мора да биде безбедна од самиот почеток. Всушност, прекумерните обиди за одржување на супстандарден RMU може да внесат дополнителни ризици, како што се соголување на конците или неусогласување на контактите. Спротивно на тоа, висококвалитетните RMU на нашата фабрика се дизајнирани за работа „без одржување“ во текот на 10-15 години, освен визуелните инспекции. Инвестирањето во квалитет драстично ги намалува трошоците за животниот циклус и обезбедува вродена усогласеност.

Прашање 4: Кои специфични тестови докажуваат дека главната единица на прстенот ги исполнува високите безбедносни стандарди?

Одговор: Задолжителните типови тестови според IEC 62271-200 вклучуваат: диелектрични тестови (фреквенција на напојување и молскавичен импулс), тест за зголемување на температурата при номинална струја, тест за краткотрајно издржување и врвна струја, тест за внатрешен лак (IAC), тест за механичка издржливост (на пр., операции за 2000 година) и заштитни прекинувачи за степен на оптоварување (IP) Дополнително, фабричките рутински тестови за секоја единица се состојат од отпорност на напонот на фреквенцијата на напојувањето, мерење на делумно празнење, отпорност на контакт, затегнатост на гас и проверки на механичката работа. Во Lugao Power Co., Ltd., нашата главна единица Ring е подложена на сите овие тестови, плус опционално сеизмичко и климатско стареење. Ако некој тест не успее, дизајнот се отфрла. Само откако ќе ги поминеме овие, можеме законски да ја означиме единицата како усогласена.

Прашање 5: Зошто проектен инженер треба да наведе Lugao Power Co.,Ltd. како добавувач за висококвалитетни главни единици на прстенот?

Одговор: Lugao Power Co., Ltd. комбинира 20+ години експертиза за производство на разводни уреди со внатрешни капацитети за тестирање на тип и меѓународни сертификати (KEMA, CE, TUV). Нашата главна единица за прстен нуди супериорни параметри (поголем BIL, помал PD, помала стапка на истекување) во споредба со буџетските алтернативи. Обезбедуваме целосна документација, следливост и посветен тим за техничка поддршка. Покрај тоа, контролата на квалитетот на нашата фабрика вклучува 100% откривање на истекување на хелиум и тестирање на делумно празнење на секоја единица. Со тоа што нè наведоа, инженерите ја намалуваат одговорноста, обезбедуваат усогласеност со мрежните кодови и добиваат производ што трае 30 години. Побарајте понуда или евалуација на примерок за директно да ја видите разликата во квалитетот - контактирајте со нашиот тим за решенија специфични за проектот и бесплатно техничко советување. Вашата безбедност е наша работа.
