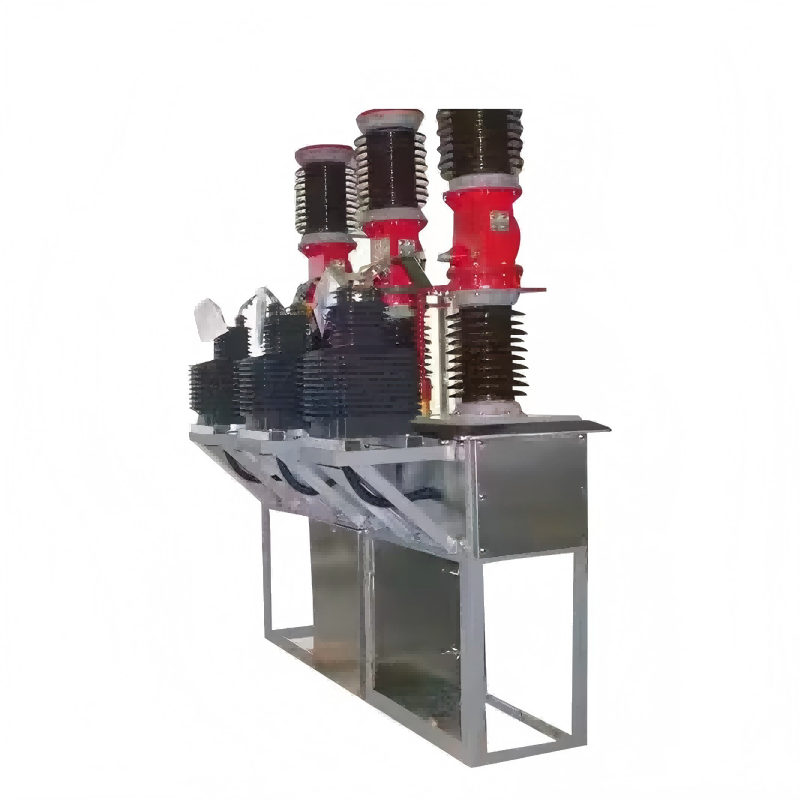

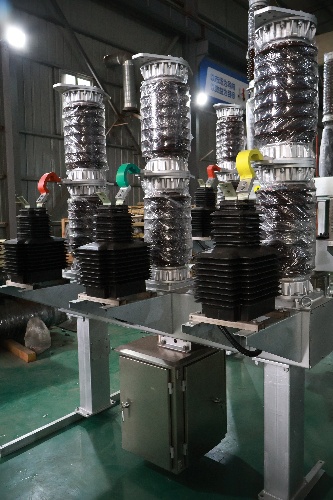

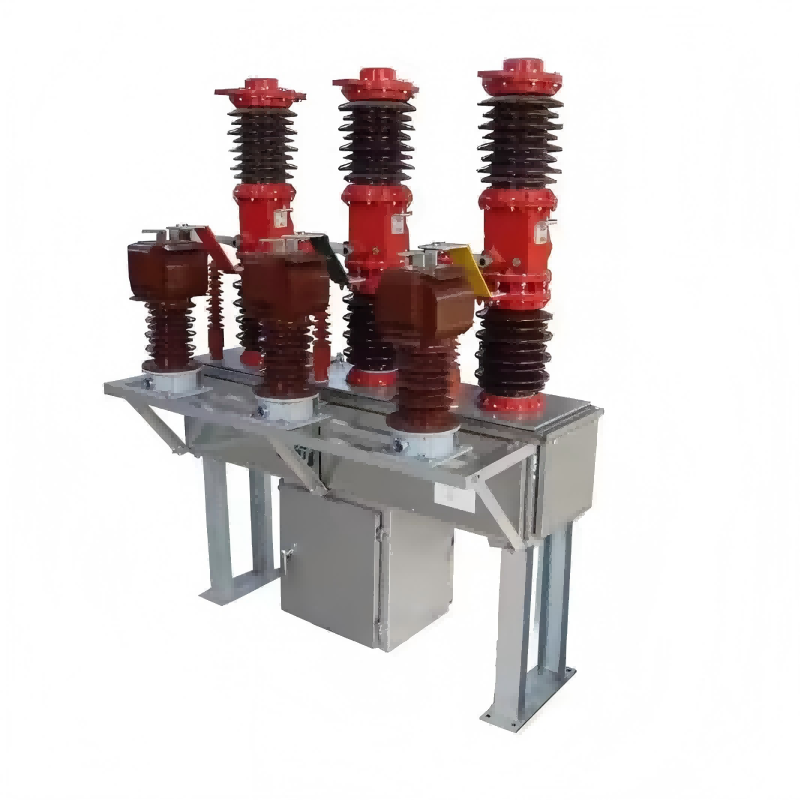

Трифазен прекин на вакуумско коло со висок напон 35kV 40,5kV со трансформатор

Независно развиен и произведен трифазен трифазен високо-напон 35KV 40,5kV вакуумско коло со трансформатор е погоден за меѓу-градски мрежи за дистрибуција на електрична енергија, обезбедувајќи безбедно работење на електричната мрежа и обезбедување заштита на краток спој. Има добри перформанси за запечатување и е лесно да се инсталираат и одржуваат. Таа е пофалена од клиенти дома и во странство.

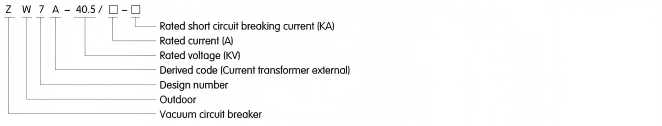

Модел:ZW7-40.5

Испрати барање

Опис на производот

Вовед во производ

Серијата ZW7-40.5 серија на отворено високо-напонски прекинувачи на вакуумско коло се дизајнирани за употреба во трифазни електроенергетски системи кои работат на 50 Hz и номинален напон од 40,5 kV. Тие се користат за исклучување и поврзување на струјата на оптоварувањето, струјата на преоптоварување и струјата со краток спој.

Спецификација

Бр.	Опис			единица	податоци
1	Номинален напон			КВ	40.5
2	Оценето ниво на изолација	1 мин фреквенцијата на напојување издржи напон	Сув тест	КВ	95
		1 мин фреквенцијата на напојување издржи напон	Влажен тест		80
		Молња импулс издржува напон (врв)			185
3	Номинална струја			A	1250 ； 1600 ； 2500
4	Оценета струја за кршење на краток спој			На	20 ； 25 ； 31,5
5	Оценета оперативна секвенца				О-0,3С-Ко- 180-ти-Ко
6	Оценет тековен циклус на кршење на краток спој			рунда	12
7	Оценета струја за затворање на краток спој (врвна вредност)			На	50; 63; 80
8	Номинален врв издржи струја			На	50; 63; 80
9	Оценето со краток спој што издржи струја			На	20; 25; 31,5
10	Оценето времетраење на краток спој			S	4
11	Контакт Растојание за отворање			Мм	22 ± 2
12	Контакт Растојание за отворање			Мм	4 ± 1
13	Просечна брзина на патување			M/s	1,5 ± 0,2
14	Просечна брзина на затворање			M/s	0,7 ± 0,2
15	Време на затворање на контакт со затворање			Ms	≤2
16	Трифазен главен прекинувач (под) Временска разлика во синхронизација			Ms	≤2
17	Време на затворање			Ms	50150
18	Време на патување			Ms	≤60
19	Механички животен век			рунда	10000
20	Номинален работен напон - Напон на помошното коло			V	DC110 / 220 AC110 / 220
21	DC отпор на секое фазно коло (со исклучок на трансформаторот)			бебе	≤100
22	Тежина			Кг	800

Нормално опкружување за работа

• Температура на амбиенталниот воздух: Горна граница +40 ° C, пониска граница -30 ° C (општи области), -40 ° C (надморска височина во ладни области);

• надморска височина: ≤ 1000m (како што се зголемува надморската височина, нивото на номинална изолација се зголемува соодветно);

• Вечер притисок на ветерот: не повеќе од 700pa (еквивалентно на брзината на ветерот од 34м/с);

• Сеизмички интензитет: не повеќе од 8 ° C;

• Степен на загадување: Ниво IV;

• Максимална дневна разлика во температурата: Не повеќе од 25 ° C

Детали за производот
