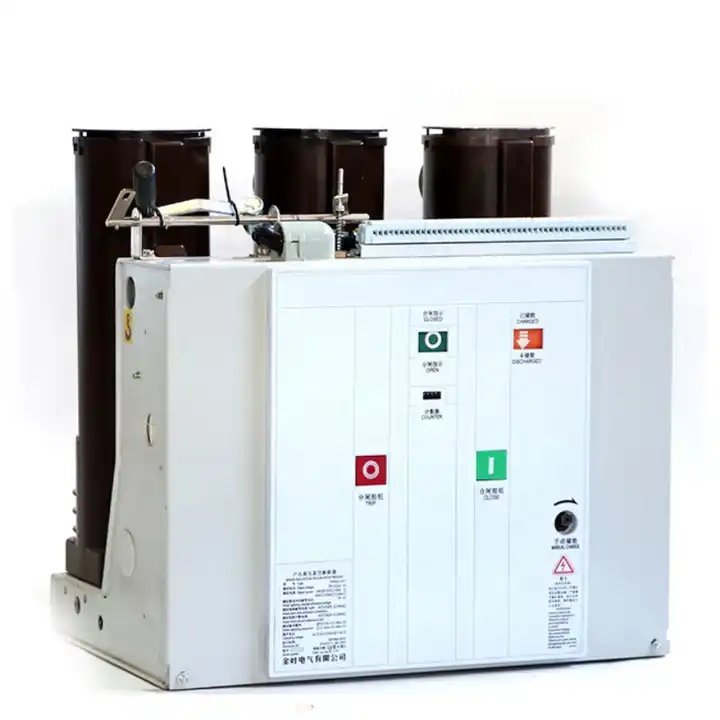

Прекинувач со правосмукалка од 12KV внатрешен паметен панел

LiuGao гордо ја предводи индустријата како посветен производител на внатрешни вакуумски прекинувачи. Нашиот водечки производ, 12KV затворен прекинувач со вакуумски кола за паметни панели, е специјално дизајниран за внатрешна употреба во трифазни системи за наизменична струја со фреквенција од 50Hz и номинален напон од 12 kV. Покрај неговиот робустен дизајн, основната функција на овој прекинувач е да се истакне како заштитна и контролна единица во рамките на електричниот систем. Изберете LiuGao за врвни решенија кои ја редефинираат доверливоста и перформансите во внатрешните вакуумски прекинувачи.

Испрати барање

Опис на производот

Liugao смело стои како водечки снабдувач на 220KV SF6 Heavy Duty високонапонски прекинувачи. Овој вакуумски прекинувач е специјално направен за апликации кои бараат чести операции на номиналната работна струја или локации склони кон повеќекратни струи на прекин на краток спој. Со врвна технологија и робустен дизајн, Liugao обезбедува неспоредлива сигурност и перформанси кај високонапонските прекинувачи. Изберете Liugao за револуционерни решенија кои ги редефинираат стандардите во тешките високонапонски апликации. Уникатните предности на вакуумските прекинувачи ги прават особено погодни за сценарија кои бараат сигурни и чести операции на префрлување.

Со својот дизајн поставен странично, вакуумскиот прекинувач VS1-12 е дизајниран да ги задоволи специфичните барања на високонапонските апликации во затворени простории. Неговата робусна конструкција и врвните карактеристики на изведбата го прават сигурен избор за обезбедување заштита и контрола на електричните системи кои работат на 12 kV.

Работно опкружување со правосмукалка од 12KV внатрешен паметен панел

Температура на околината: -10℃-+40℃

Релативна влажност: Просечната влажност на денот треба да биде не повеќе од 95%. Просечната влажност за еден месец треба да биде не повеќе од 90%.

Интензитетот на земјотресот: не надминува 8 степени.

Притисок на заситена пареа просечниот притисок на ден треба да биде не повеќе од 2,2 kPa; просечниот притисок од еден месец не треба да биде повеќе

Од 1,8 Kpa;

Висина над морското ниво: ≤1000 m (освен посебни барања)

Треба да се инсталира на места без пожар, експлозија, сериозна нечистотија и

Карактеристики на прекинувачот со правосмукалка со вакуумски панели од 12KV

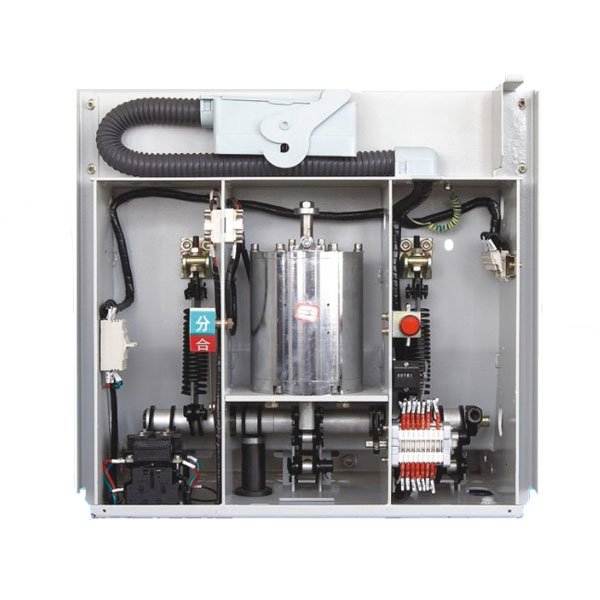

1. Оваа серија на VCB се користи Интегриран дизајн за оперативен механизам и VCB тело со разумен, убав и компактен распоред.

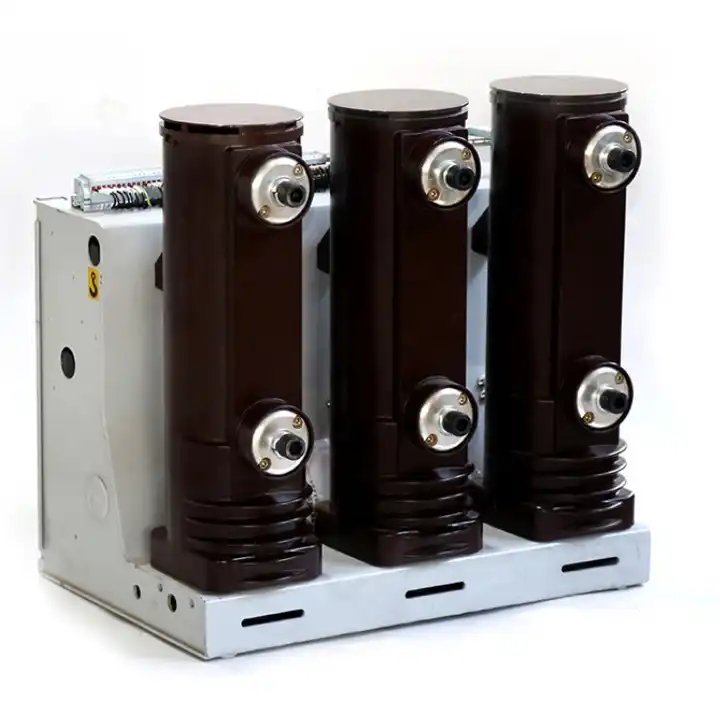

2. Оваа серија на VCB адаптирана вертикална изолација куќа против влијание поради различни временски услови, може ефикасно да го спречи VIS од оштетување од надворешни фактори.

3. Двете различни инсталациони единици од фиксен тип и тип на повлекување можат да ги задоволат различните барања за различни разводни уреди.

Спецификација на прекинувачот со правосмукалка со вакуумски табла за паметни панели од 12KV

БР.	Ставка		Единици	Параметри
1	Номинален напон		kV	12
2	Номинална струја		A	630-1250	1250	1250
3	Номинална струја на прекин на краток спој		kA	20	25	31.5
4	Номинална струја на затворање на краток спој		kA	50	63	80
5	Номинална врвна струја за издржување		kA	50	63	80
6	Струја за издржување на краток спој со номинална 4S		kA	20	25	31.5
7	Оценето	Напон на фреквенција од 1 мин	kV	42 (фрактура 48)
	ниво на изолација	Молњачки импулс Издржи напон (врв)		75 (фрактура 65)
8	Оценета оперативна секвенца			O - 0.3S-CO-180S-CO
9	Животот на механизмот		Времиња	10000
10	Време на отворање на номиналната струја на прекин на краток спој		Времиња	50
11	Номинален напон на затворање на операторот (DC)		V	AC/DC 220.110
12	Номинален напон за отворање на операторот (DC)		V	AC/DC 220.110
13	Расчистување помеѓу отворен контакт		мм	11 ± 1
14	Преку патување (степен на компресија на контактна пружина)		мм	3,5 ± 0,5
15	Три фазни точки, затворање на времето на отскокнување		Госпоѓица	≤2
16	Време на отскокнување на затворање на контакт		Госпоѓица	≤2
17	Просечна брзина на отворање		Госпоѓица	1,1 ± 0,2
18	Просечна брзина на затворање		Госпоѓица	0,6 ± 0,2
19	Отворање	Највисок работен напон	s	≤0,05
	време	Најмал работен напон		≤0,08
20	Време на затворање		s	0.1
21	Динамички и статички контакт е дозволено да носат кумулативна дебелина		мм	3
