LiuGao со гордост стои како водечки производител на вакуумски прекинувачи во затворен простор, со автоматско затворање 40,5KV 40,5KV — внатрешен високонапонски електричен уред со номинален напон од 40,5 kV, кој работи на трифазен 50Hz AC . Приспособен за индустриски и рударски претпријатија, трафостаници и системи за пренос и дистрибуција, овој прекинувач обезбедува сигурна контрола и заштитно префрлување. Неговата исклучителна соодветност за примена во металургијата и производството на челик со електричен лак, каде што честите операции се неопходни, го издвојува. Во согласност со GB 1984-89 "AC High Voltage Circuit Breaker" стандардот, LiuGao ве поканува да искусите врвни решенија кои ја редефинираат доверливоста и перформансите во внатрешните вакуумски прекинувачи.
LiuGao стои како посветен производител на внатрешни вакуумски прекинувачи, ZN23-40,5 вакуумски прекинувачи се внатрешни високонапонски уреди за дистрибуција на енергија дизајнирани за номинален напон од 40,5 kV и работат на трифазна наизменична струја 50Hz. Тие можат беспрекорно да се интегрираат со JYN1-35 и GBC-35 разводни уреди. Овие прекинувачи се добро прилагодени за контрола и заштита на системите за пренос и дистрибуција на енергија во објекти како што се електрани и трафостаници. Особено, тие се истакнуваат во апликациите со чести операции, како што се оние во металургијата и индустријата за лачен челик.

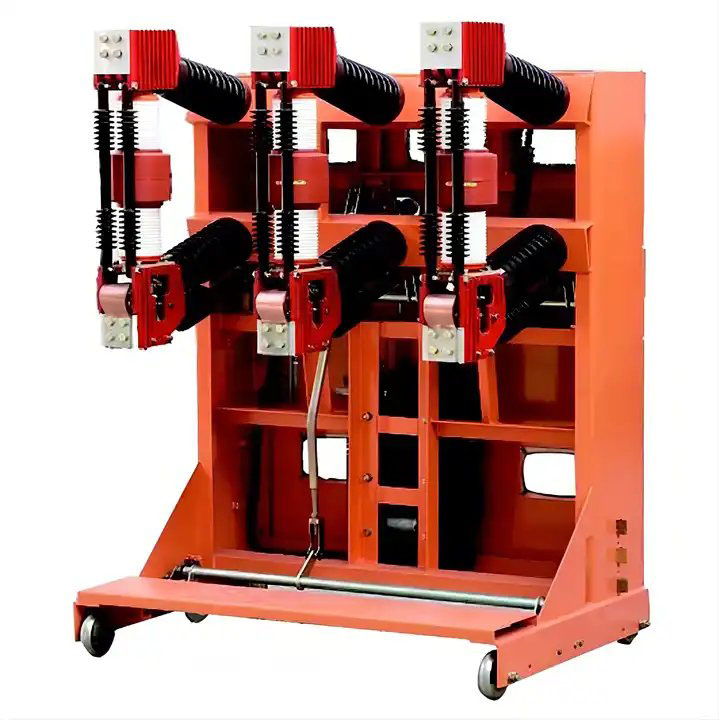

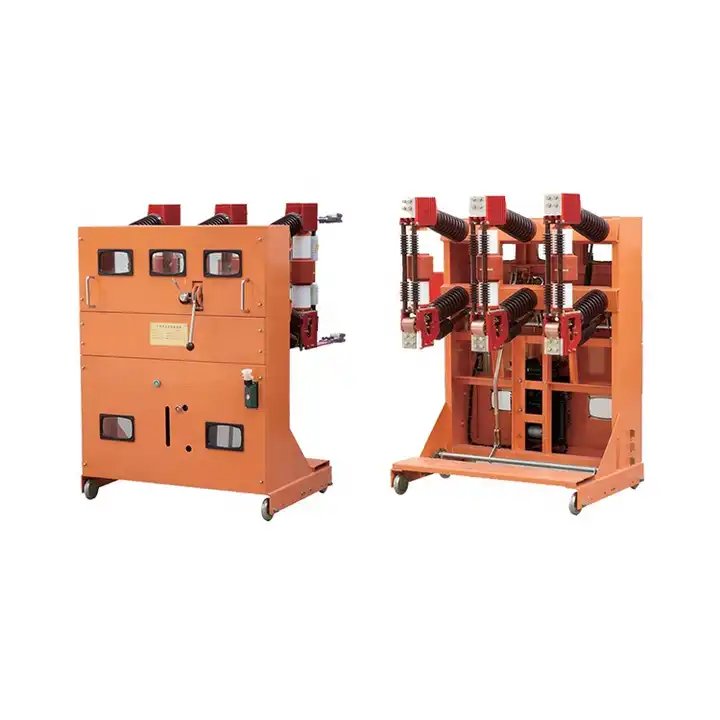

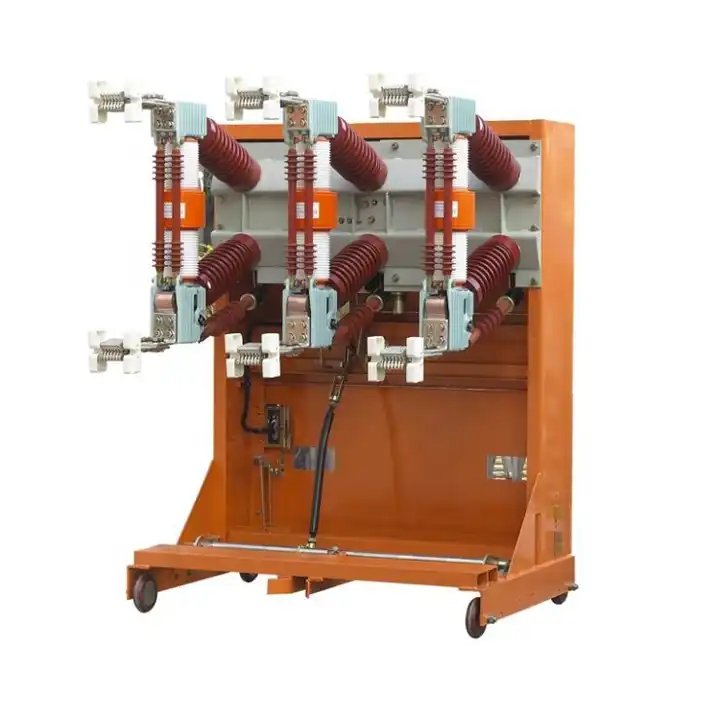

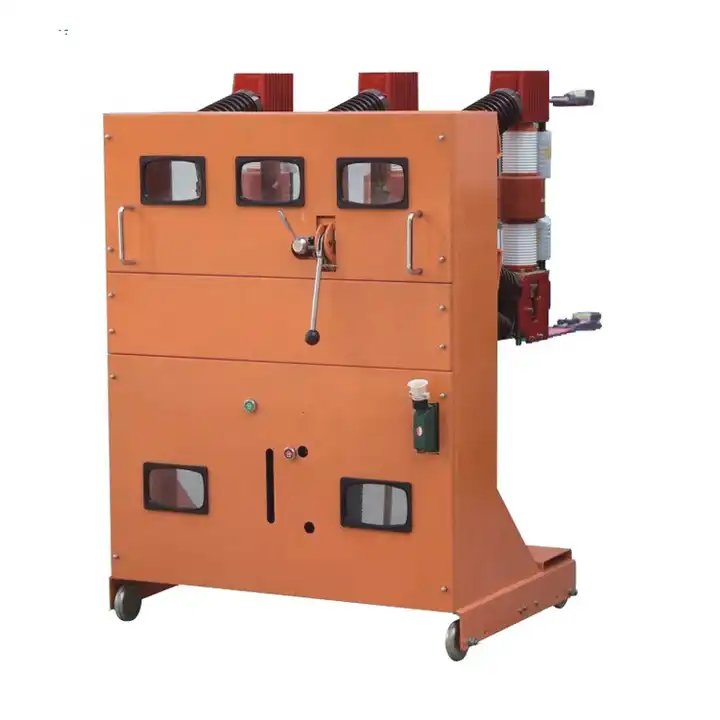

Со дизајн од типот на рачна количка, прекинувачите со правосмукалка ZN23-40.5 можат да се пофалат со добро осмислена структура за лесно одржување. Тие се опремени или со CD10-Ⅱ електромагнетен механизам за работа или со пружински механизам за работа CT19-BN. Овие прекинувачи се специјално дизајнирани за вградување во високонапонски разводни уреди како GBC-40.5, JYN1-40.5 и други високи кабинети.
1. Горната граница на температурата на амбиенталниот воздух не е повисока од +40"C, а долната граница не е пониска од -10°C (дозволено е складирање и транспорт на -30°C):
2. Во области каде што надморската височина не надминува 1000 m, кога производот се користи во систем од 7,2 kV, применливата надморска височина може да се зголеми до 3000 m;
3. Релативна влажност: дневниот просек не е повеќе од 95%, а месечниот просек не е повеќе од 90%;
4. Притисок на заситена пареа: дневната просечна вредност не е поголема од 2,2x 103MPa, месечната просечна вредност не е поголема од 1,8x103MPa, а може да дојде до кондензација кога температурата нагло опаѓа за време на периодот на влажност;
5. Местото за инсталација треба да биде ослободено од чести насилни вибрации;
6. Околниот воздух не треба да биде значително загаден со корозивни или запаливи гасови и водена пареа;
7. Местото за инсталација треба да се чува суво и чисто;
8. Сеизмичкиот интензитет не треба да надминува 8 степени.
бр. | Ставка | Единица | Податоци | ||
1 | Номинален напон | Кв | 40.5 | ||
2 | Номинална изолација (1 мин. фреквенција на моќност издржи напон) | Кв | 95 | ||
3 | Номинална изолација (оценет напон на отпор на молскавични импулси) | A | 185 | ||
4 | Номинална фреквенција | Hz | 50 | ||
5 | Оценета струја | A | 630 / 1250 / 1600 / 2000 / 2500 | ||
6 | Номинална струја на прекин на краток спој | На | 25 / 31,5 | ||
7 | Оценета врвна отпорна струја | На | 63/80 | ||
8.а | Номинална струја на краток спој | На | 63/80 | ||
8.б | Оценети времиња на прекин на струјата на краток спој | t | 20 | ||
9 | Време на прекин | Госпоѓица | ≤80 | ||
10 | Оценето време на термичка стабилизација | s | 4 | ||
11 | Оценета низа на операции | / | O-0,3s-CO-180s-CO | ||
12 | Номинален работен напон | V | AC110 / AC 220 / DC110 / DC 220 | ||
13 | Номинална работна струја на калем за затворање и отворање | / | 1,05 (110 V) / 0,96 (220 V) | ||
14 | Растојание на фазен центар | мм | 300±1,5 / 380±1,5 / 440± 1,5 | ||
15 | Дозволена дебелина на абење на контакти | мм | ≤3 | ||
16 | Отпорност на главното коло за секоја фаза | mΩ | 80 | ||
17 | Механички животен век | F | 10000 |
бр. | Ставка | Единица | Податоци | ||
1 | Растојание за контакт | мм | 20±2 | ||
2 | Преку патување | мм | 4±1 | ||
3 | Просечна брзина на затворање | Госпоѓица | 0,6±0,2 | ||
4 | Просечна брзина на отворање | Госпоѓица | 1,6±0,3 | ||
5 | Време на затворање | Госпоѓица | 50-85 | ||
6 | Време на отворање | Госпоѓица | 40-85 | ||
7 | Време на отскокнување на контакт за затворање | Госпоѓица | ≤3 | ||
8 | Трифазно затворање и отворање во различни фази | Госпоѓица | ≤2 | ||
9 | Тампон мозочен удар | мм | 17 |
