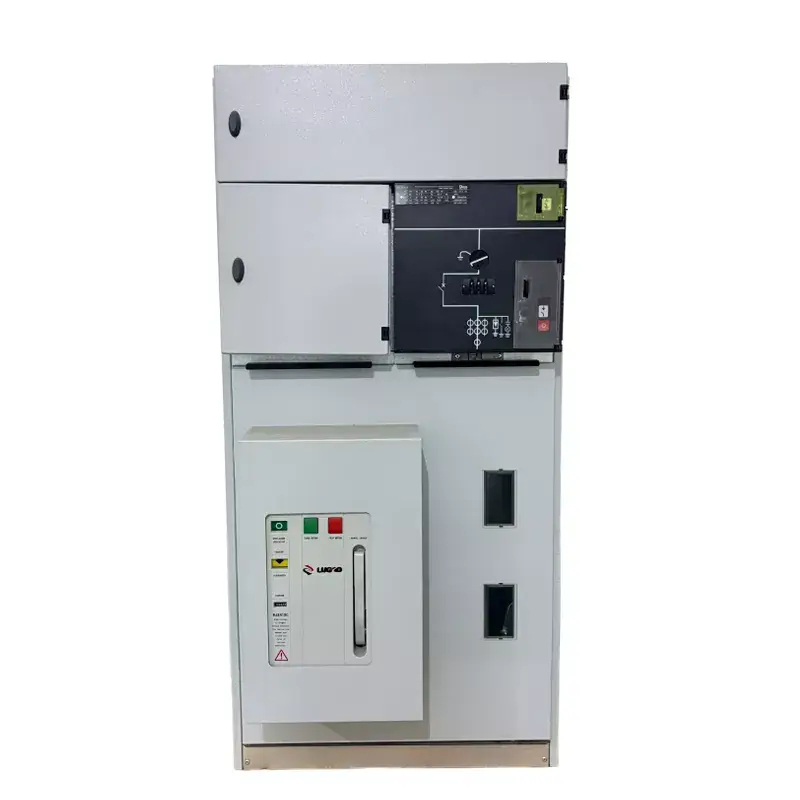

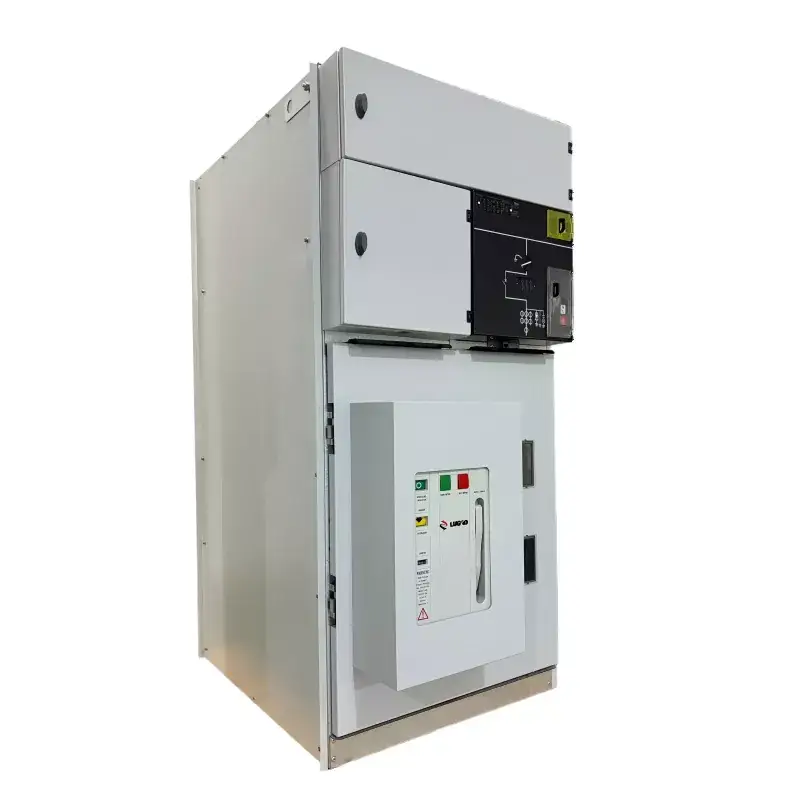

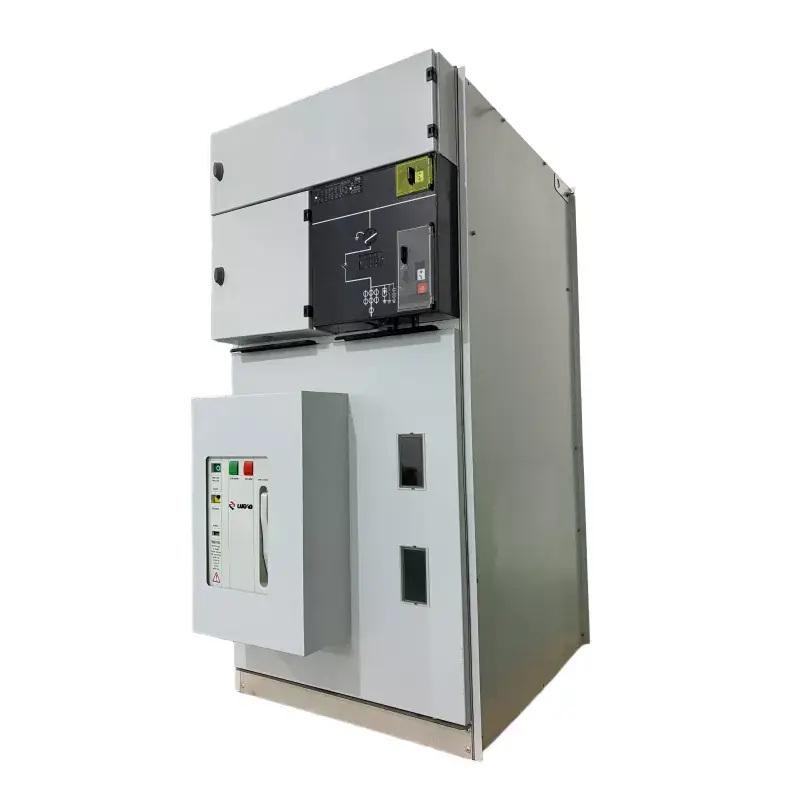

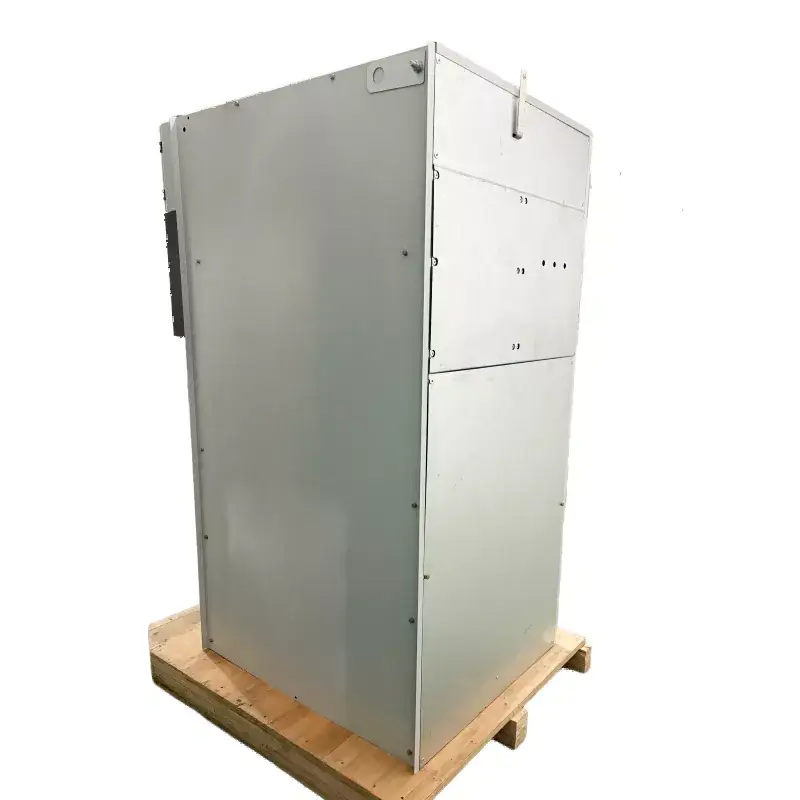

SM6 Затворен прстен со изолација на гас, клучна плоча на главната единица со VCB

Преклопниот панел на главната единица со прстен со изолација на затворен гас LGSM6 со VCB е прстенест главна единица што користи воздух како изолационен медиум и е опремен со вакуумски прекинувач со високи перформанси (VCB). Номиналните напони покриваат 10kV, 12kV и 24kV. Бидејќи користи воздух како изолационен медиум, нема потреба од следење на гасот или третман за обновување. Широко се користи во различни сценарија како што се индустриски и рударски претпријатија, станбена дистрибуција на електрична енергија и простории за дистрибуција на енергија од ветер и сончева енергија. Годишната продажба надминува 3.000 единици, а главните решенија се чуваат на залиха за да се обезбеди брза испорака.

Испрати барање

Опис на производот

Преклопната табла LGSM6 со затворен прстен на главната единица со изолација на гас со VCB е целосно затворена главна единица со прстен што користи гас SF6 како примарен изолационен медиум. Неговата основна карактеристика е интеграцијата на вакуумски прекинувач (VCB) во запечатена гасна комора. Ова ги задржува предностите на разводната опрема изолирана со гас, како што се мали димензии и работа без одржување, а истовремено поседува и висок капацитет на прекин и соодветност за честа работа на вакуумските прекинувачи. Затоа, тој е многу погоден за апликации во индустриски и рударски претпријатија, дистрибуција на електрична енергија во станбени простории, производство на енергија од ветер и соларна енергија и разни трафостаници.

Главни технички параметри

бр.	Ставка		Единица	Параметри
1	Номинален напон		kV	12	24	36	40.5
2	Оценета струја		A	630/1250
3	Номинална фреквенција		Hz	50/60
4	1-минутен напон со фреквенција на напојување	Вкупна вредност	kV	42	55	80	95
		Точка на прекин		48	65	95	110
5	Молњачки импулс издржи напон	Вкупна вредност	kV	75	125/150	170	95
		Точка на прекин		85	150/160	185	215
6	Оценета струја за краткотрајно издржување	Главно коло	kA	25/2 сек
		Коло за заземјување		25/2 сек
7	Оценета врвна струја за издржување		kA	63			50
8	Оценета струја за пренос		A	1300-1700
9	Номинална струја на прекин на затворање на оптоварување		A	630
10	Номинална струја на прекин на полнење на кабелот		A	50/10
11	Растоварена струја на прекин на трансформаторот		A	20
12	Струја на прекин на заземјување за заземјување за полнење на кабел		A	100			80
13	Номинална струја на прекин на краток спој		kA	20
14	Номинална струја на затворање на краток спој		kA	63			50
15	Класа за заштита			IP3X
16	Животот на прекинувачот за вчитување		Време	5000
17	Животот на прекинувачот за заземјување		Време	5000

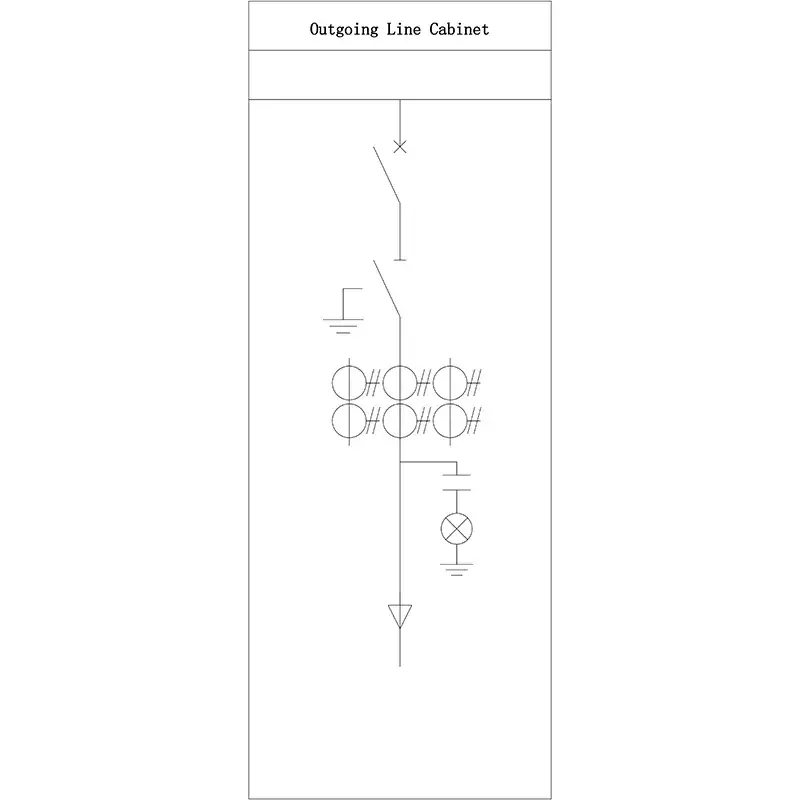

Типичен дијаграм на шема:

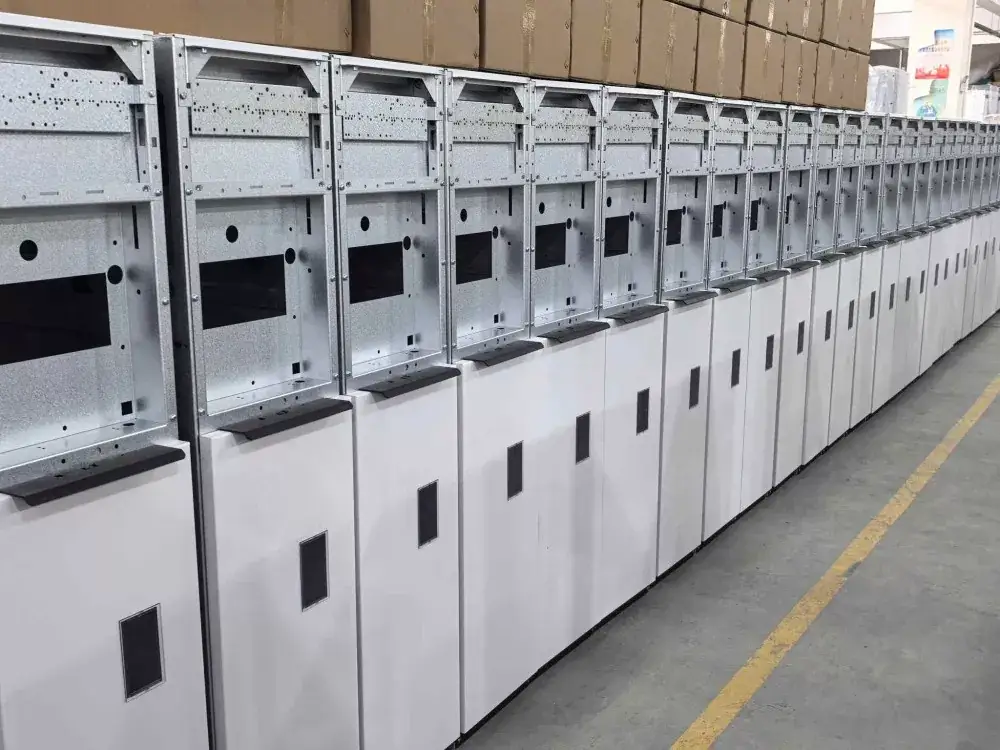

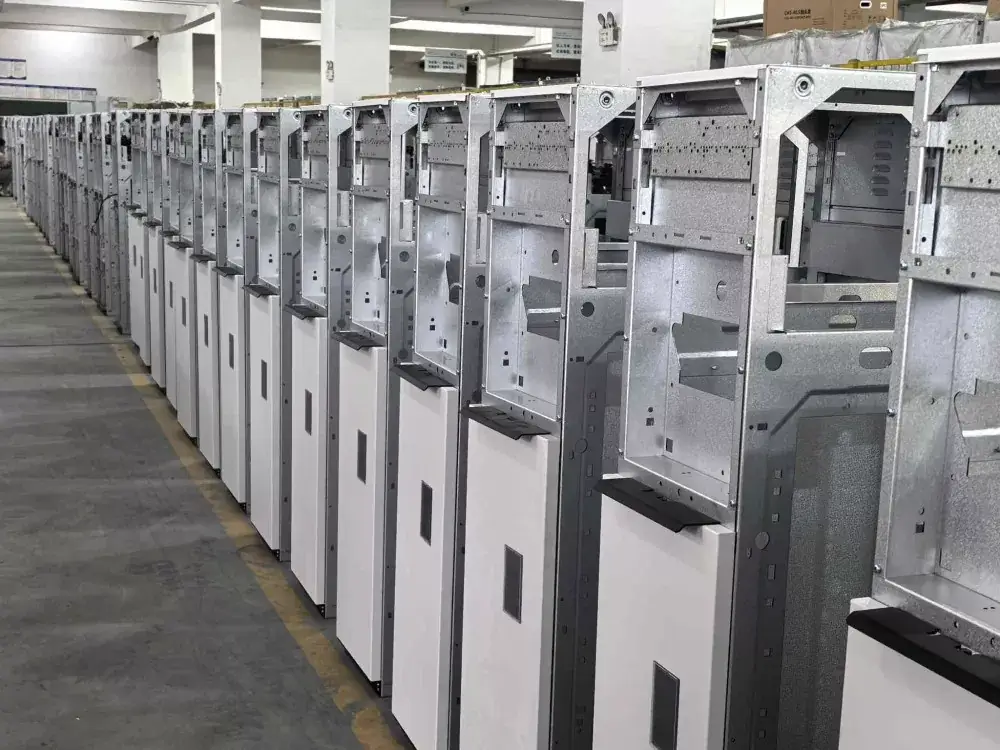

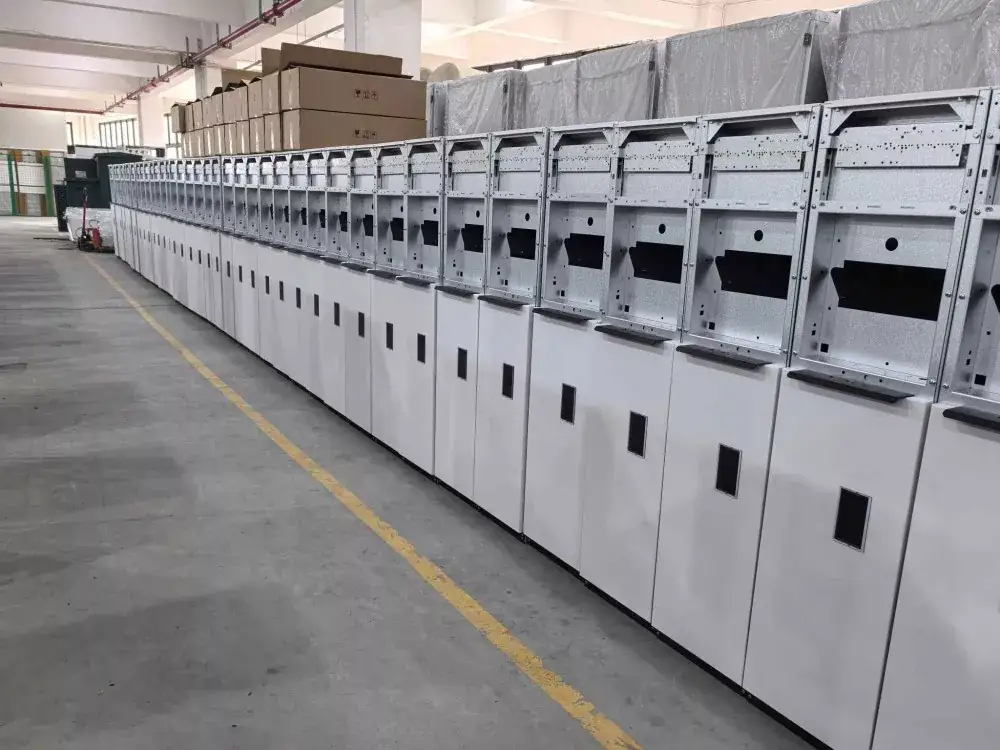

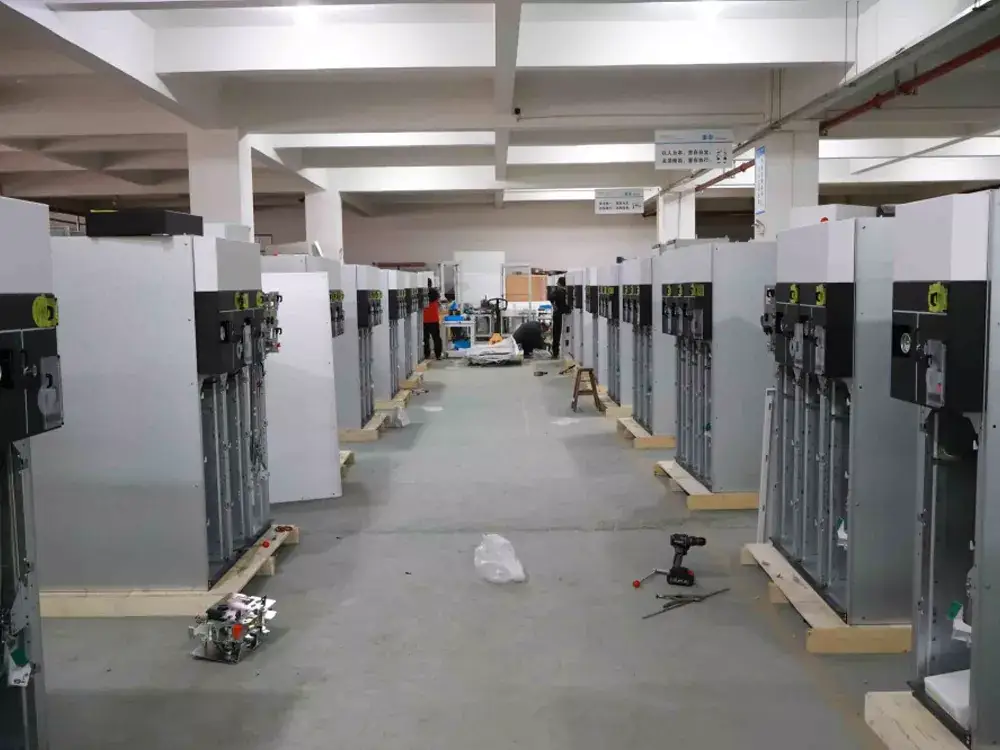

Фабричко снимање:

Основни карактеристики на технологијата:

1. Се користи LGSM6 Преклопна плоча на главната единица со затворен прстен со изолација на гас со VCB, која го елиминира лакот во главното коло и има долг електричен век на траење. Целиот вакуумски прекинувач е запечатен во гасна комора од нерѓосувачки челик исполнет со гас SF6, целосно изолирајќи го од надворешното опкружување и подобрувајќи ја доверливоста на изолацијата.

2. Сите високонапонски компоненти под напон, како што се собирниците, прекинувачите за исклучување, вакуумските прекинувачи и струјните трансформатори, се запечатени во гасната комора, без потреба од одржување во текот на целиот животен век и без чистење на изолационите компоненти.

3. Неговата компактна големина може значително да заштеди на подниот простор на просторијата за дистрибуција на електрична енергија, што го прави особено погоден за префабрикувани трафостаници или проекти со ограничен простор.

4. Се одликува со механичко блокирање со пет доказ за да се спречи погрешна работа. Кутијата за воздух е опремена со насочен канал за ослободување на притисокот за да се обезбеди безбедност при работа.

5. Резервира интерфејси за електрична работа и автоматизација за да ги исполни барањата на паметните дистрибутивни мрежи.

Сценарија за апликација:

Индустриски сектор: Фабричка дистрибуција на електрична енергија, рударство

Градежен сектор: Комерцијални комплекси, висококатници, станбени заедници

Нова енергија: Производство на енергија од ветер, фотоволтаични централи

Инфраструктура: аеродроми, метро

Набавка и сервис

Инвентар и испорака: Одржуваме голем инвентар; редовните нарачки се испорачуваат во рок од приближно 10 дена.

Услуга по продажбата: Обезбедуваме 24-часовен одговор и поддржуваме упатства за инсталација и пуштање во работа на лице место.

Приспособени услуги: Можеме да обезбедиме решенија за нестандардна табла со прекинувач на главната единица со прстен со изолација на затворен гас LGSM6 со VCB според потребите на клиентите, како што се посебни напонски нивоа, шеми за секундарна заштита и паралелни приклучоци на кабинетот.
