Кои се карактеристиките на целосниот прекинувач со низок напон од типот GGD?

Вовед во структурата на GGD

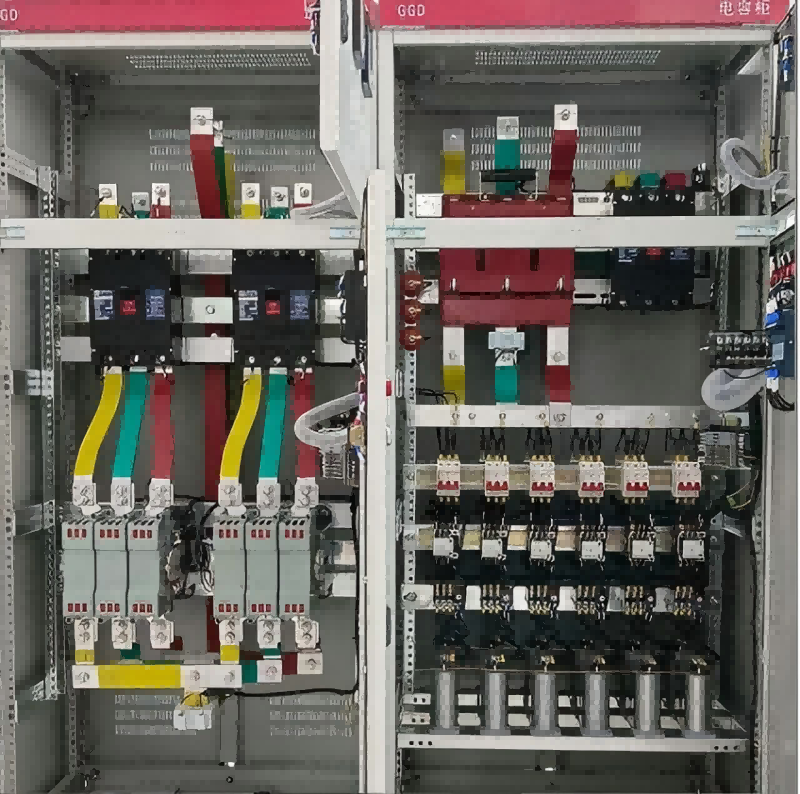

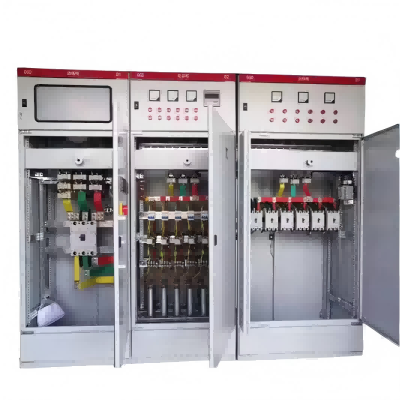

Кабинетот на GGD типот AC низок напон дистрибутивен кабинет го усвојува типот на кабинет за општа намена, рамката е склопена со ладно формиран челик на локално заварен, а деловите од кабинетот за општа намена се дизајнирани според модуларниот принцип, а има и дупки за монтирање од 20 калапи. Високиот коефициент на генерализација му овозможува на фабриката да реализира пред-продукција, што не само што го скратува циклусот на производство, туку и ја подобрува работната ефикасност.

Дизајнот на GGD кабинетот го разгледува проблемот со дисипација на топлина во работата на кабинетот. Постојат различни броеви на слотови за дисипација на топлина на горните и долните краеви на кабинетот. Кога електричните компоненти во внатрешноста на кабинетот се загреваат, топлината се крева и се испушта низ слотовите на горниот крај, додека студениот воздух постојано се додава во кабинетот со слотовите на долниот крај, така што запечатениот кабинет е во облик на природен воздушен канал од дното до врвот за да се постигне целта на дистрибуција на топлина.

GGD кабинет во согласност со барањата на модерен дизајн на моделирање на индустриски производи, да се користи златниот однос на методот на дизајнирање на надворешноста на кабинетот и поделбата на секој дел од димензиите, така што целиот кабинет на Соединетите држави сега дарежлив, нов изглед.

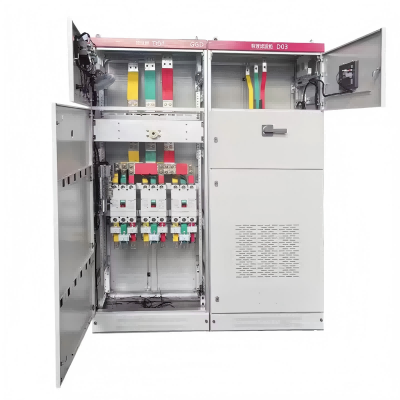

Вратата на кабинетот е поврзана со рамката со вртечки шарки, кои се лесни за инсталирање и расклопување, а преклопениот раб на вратата е вграден со гумена лента од планински тип, а вградената лента помеѓу вратата и рамката има одредена фаза на компресија што може да ја спречи вратата да се суди со телото на кабинетот директно, а исто така се подобрува и на ниво на заштита на вратата. Инструментација на вратата со електрични компоненти со мулти-влакнеста мека бакарна жица поврзана со рамката, деловите за монтирање на кабинетот и рамката на кабинетот со затрупани завртки поврзани со кабинетот претставува целосно коло за заштита на заземјување.

Флексибилна способност за експанзија

Главното коло на кабинетот GGD е дизајнирано со 129 програми, во вкупна вредност од 298 спецификации (со исклучок на програмите и спецификациите добиени од функционалните промени на помошните кола и контролните промени на напонот).

GGD1 Тип 49 шеми 123 спецификации

GGD2 Тип 53 Програми 107 Спецификации

GGD3 Тип 27 Програми 68 Спецификации

Дизајнот на помошните кола е поделен на два дела, шемата за напојување и шемата на електраната, и има доволно простор во кабинетот GGD за инсталирање на секундарни компоненти.

Кабинетот GGD главно ги усвојува понапредните електрични компоненти кои можат да бидат масовно произведени на домашно ниво, а во исто време, според принципот на економија и разумноста, задржува дел од достапните стари производи под премисата на целосно разгледување на изводливоста и не ги користи застарените производи.
