Кои се плановите за употреба на нисконапонскиот прекинувачки кабинет што може да се повлече?

Кои се плановите за употреба на нисконапонскиот прекинувачки кабинет што може да се повлече?

План за главно коло

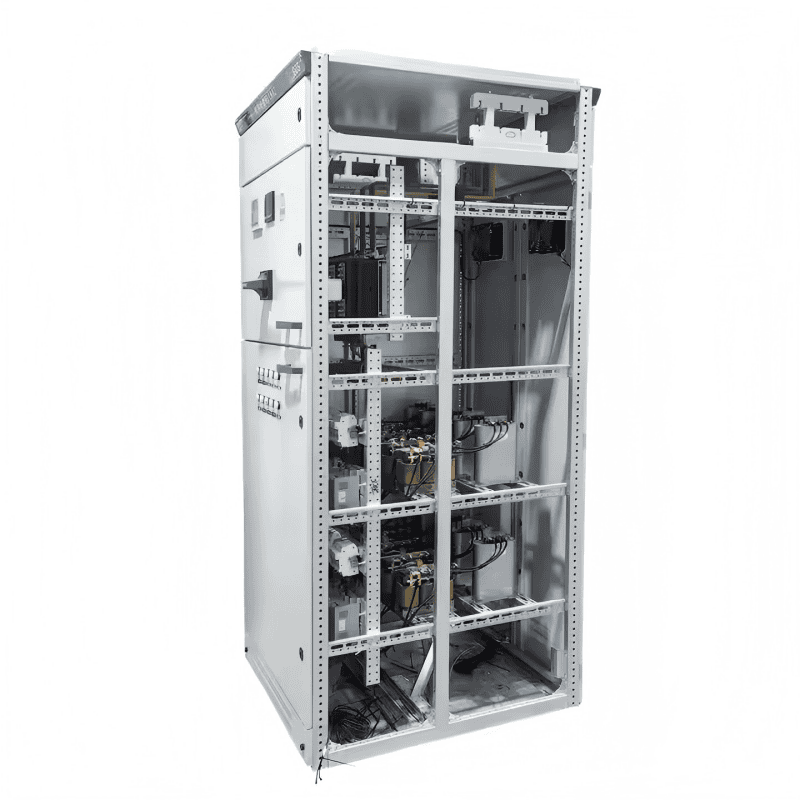

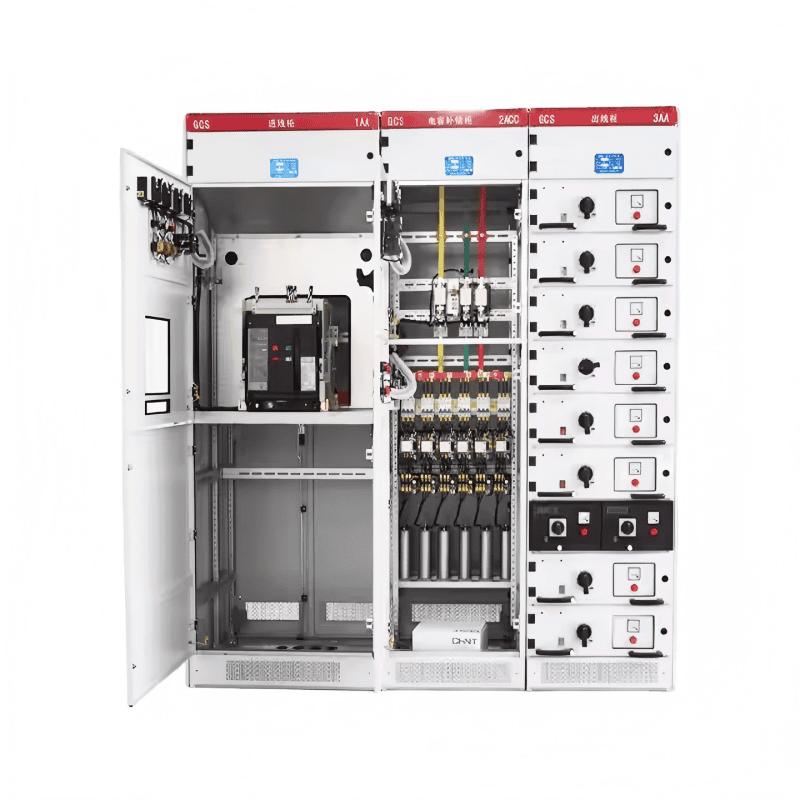

  Главното коло на кабинетот GCS има 32 групи и 118 спецификации, со исклучок на плановите и спецификациите кои произлегуваат од промените во контролата и заштитата на помошните кола. Ги вклучува потребите за производство на електрична енергија, напојување и други корисници на електрична енергија, со номинална работна струја од 5000A, погодни за избор на дистрибутивни трансформатори од 2500kVA и пониски. Кабинетите за компензација на кондензатор се дизајнирани да ги задоволат потребите за напојување и употреба за подобрување на факторот на моќност, а кабинетите на реакторите се дизајнирани да ги земат предвид потребите за сеопфатна инвестиција.

План за помошно коло

  Постојат 120 планови за помошни кола во атласот на помошното коло GCS. Планот на помошното коло на делот за работа со еднонасочна струја главно се користи за нисконапонскиот систем (станица) на трафостаниците на електраните. Погоден е за нисконапонскиот систем на постројки од 200MW и подолу и 300MW и над единиците, генералниот режим на контрола на работната (standby) линија за напојување, доводникот за напојување и фидерот на моторот.

  Помошниот план на делот за работа со наизменична струја главно се користи за нисконапонскиот систем на трафостаници во фабрики, рудници, претпријатија и високи згради. Постојат 6 комбинации погодни за контрола на работењето со двојно напојување. Нема оперативни кола за автоматско фрлање, самообновување и други контролни кола, кои може директно да се користат во инженерскиот дизајн.

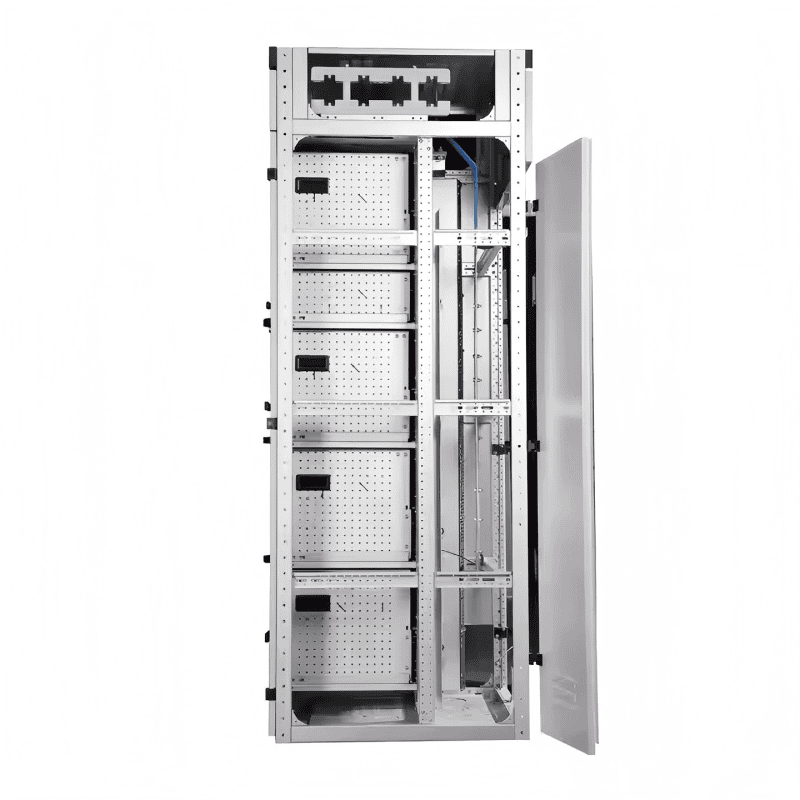

  Контролното напојување со DC е DC 220V или 110V, а контролното напојување со наизменична струја е AC 380V или 220V. Тоа е комплетен кабинет составен од фиоки. Контролното напојување од 220 V е добиено од напојувањето за јавна контрола што се напојува од наменскиот контролен трансформатор во овој кабинет. Напојувањето со јавна контрола користи незаземјен контролен трансформатор, а напојувањето од 24 V е резервирано за употреба кога се потребни сигнални светла со слаба струја.

  Локацијата за инсталација на мерачот на ват-час, начинот на воведување на напонскиот сигнал и другите барања за инсталација и употреба се детално опишани во „Упатствата за подготовка“ на дијаграмот на помошното коло.

Главна собирница

Со цел да се подобри динамичката топлинска стабилност на собирницата и да се подобри порастот на температурата на контактната површина, целата опрема користи тврди бакарни собирници од серијата TMY-T2. Бакарните собирници се целосно обложени со калај, а може да се користат и сребрени бакарни собирници со целосна должина. Хоризонталната собирница и вертикалната собирница се инсталирани во просторијата за изолација на собирниците во кабинетот соодветно. Неутралната заземјувачка шина користи тврда бакарна шипка. Хоризонталната неутрална жица за заземјување (PEN) или жица за заземјување + неутрална жица (PE+N) е поврзана.

Главен прекинувач

За линиите за напојување и прекинувачите за снабдување од 630A и погоре, главно се избира серијата DW45, а може да се изберат и сериите DW48, сериите AE, сериите 3WE или ME. Доколку е потребно, може да се избере и увезената серија M или F серијата.

За прекинувачите за фидер и за контрола на моторот под 630А, Ванг Ан избира серии TG и серии CM1. Серија NM, серии CDM, серии TG30 и други прекинувачи со обликувани куќишта.

Со цел да се подобри динамичката стабилност на главното коло, дизајнирани се специјални комбинирани стеги и изолациски потпори од серијата GCS. Изработени се од синтетички материјали за перници со висока цврстина, отпорни на пламен, со висока цврстина на изолација, добри перформанси на самогаснење и уникатна структура.

Со цел да се намали порастот на температурата на преградите, приклучоците и главите на каблите на функционалните единици, дизајниран е специјалниот адаптер на кабинетот GCS. Адаптерот има голем капацитет и низок пораст на температурата.

Доколку одделот за дизајн избере нови електрични компоненти со подобри перформанси и понапредна технологија според потребите на корисниците, кабинетите од серијата GCS имаат добра разноврсност и нема да предизвикаат потешкотии во производството и инсталацијата поради ажурираните електрични компоненти.

Избор на електрична компонента

Кабинетите GCS главно користат електрични компоненти со напредна технологија, високи перформанси и индикатори за стабилност и користат увезена технологија што може масовно да се произведува во Кина.
