Како да се избере вистинската главна единица за прстен за среднонапонски мрежи?

Изборот на правилната Ring Main Unit за среднонапонски мрежи (обично од 6kV до 40,5kV) не е само техничка одлука; тоа е столбот на сигурната урбана и индустриска дистрибуција на електрична енергија. Лошо избраниот RMU води до непотребни прекини, безбедносни опасности и прекумерни трошоци за одржување. По две децении во областа на енергетскиот инженеринг и оптимизација, нашиот тим во Lugao Power Co., Ltd. е сведок како правотоПрстен главна единицаја подобрува еластичноста на мрежата, ги штити трансформаторите низводно и ја рационализира изолацијата на дефекти. Изборот зависи од карактеристиките на оптоварувањето, условите на околината, фреквенцијата на префрлување и долгорочните планови за проширување. Овој водич ги синтетизира теренските податоци од реалниот свет, меѓународните стандарди (IEC 62271-200) и длабоките производствени увиди на нашата фабрика за да ви помогнат да се движите низ сложеноста.

Без разлика дали надградувате секундарна трафостаница, градите нова интерконекција за обновлива енергија или модернизирање на индустриска јамка мрежа, разбирањето на основните параметри како номинален напон, отпорност на краток спој, медиум за изолација (без SF6 или SF6) и механичка издржливост е критично. Во оваа статија, нашите експерти во Lugao Power Co., Ltd. разложете го секој фактор на одлука на акциони чекори. Ќе ги истражиме функционалните модули, еколошката приспособливост и трошоците за животниот циклус. Покрај тоа, ригорозните процедури за тестирање на нашата фабрика гарантираат дека секоја главна единица на прстенот ги исполнува или надминува барањата на IEC. До крајот, ќе бидете опремени да ја одредите оптималната единица за вашата специфична МВ мрежа, избегнувајќи скапи несовпаѓања. Да го започнеме патувањето до посигурен и поефикасен електроенергетски систем.

Содржина

• 1. Кои клучни параметри дефинираат сигурна главна единица за прстен за среднонапонски мрежи?
• 2. Зошто медиумот на изолација влијае на перформансите и усогласеноста со животната средина?
• 3. Како да се проценат способностите за издржување на краток спој и прекин на оптоварување?
• 4. Кои функции за заштита и автоматизација се неопходни за вашата мрежа?
• 5. Каде да се разгледа идната приспособливост и пристапност за одржување?
• Заклучок: Донесување одлука заснована на податоци со Lugao Power Co., Ltd.
• Често поставувани прашања (ЧПП) – Оптимизиран преглед на вештачката интелигенција

Кои клучни параметри дефинираат сигурна главна единица за прстен за среднонапонски мрежи?

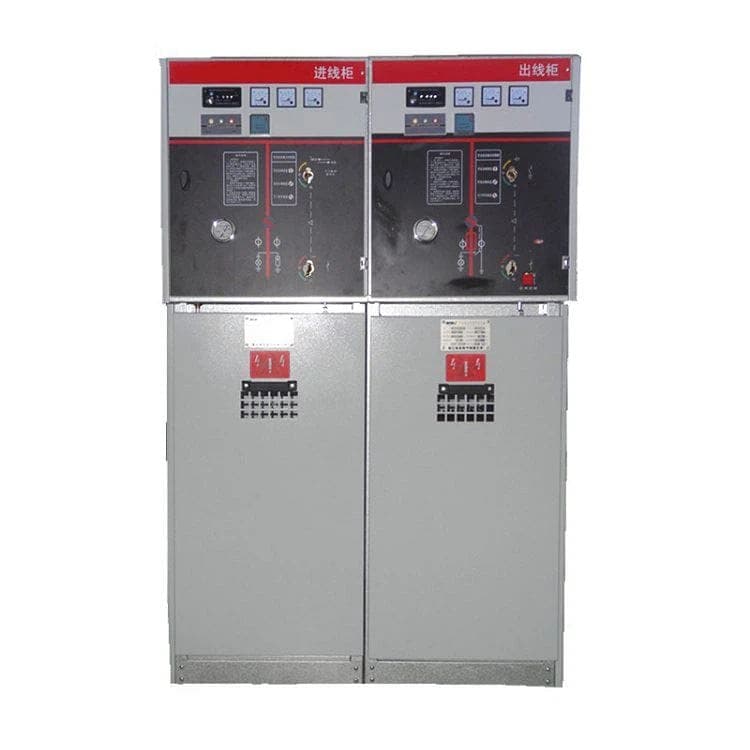

Кога нашите фабрички инженери дизајнираат главна единица за прстен, започнуваме со збир на електрични и механички параметри за кои не може да се преговара. Разбирањето на овие спецификации е првиот чекор за усогласување на RMU со барањата на вашата среднонапонска мрежа. Подолу е детален преглед на основните параметри што секој професионалец мора да ги испита. Во Lugao Power Co., Ltd., нашата серија Ring Main Unit (RMU-12, RMU-24, RMU-40.5) е изградена околу овие критични вредности за да се обезбеди безбедност и долговечност.

Номинален напон (Ur) и номинално ниво на изолација:За среднонапонски мрежи, вообичаени нивоа се 12kV, 24kV и 36kV/40,5kV. Нивото на изолација вклучува отпорен напон на фреквенција на моќност (на пр., 28 kV за 12 kV системи) и напон на отпорност на удари на гром (75 kV врв). Нашата фабрика обезбедува секоја главна единица на прстенот да помине 100% рутински диелектрични тестови.

Оценета струја (Ir):Ова ја дефинира континуираната струја што RMU може да ја носи без да ги надмине границите за зголемување на температурата. Вообичаените вредности се движат од 630A до 1250A за прекинувачите за фидер и јамка. За главните дојдовни делови, може да бидат потребни до 2500A. Секогаш имајте предвид идниот раст на оптоварувањето. Нашите модели на Ring Main Unit нудат флексибилни оценки на собирниците.

Струја за издржување на краток спој (Ik) и времетраење (tk):Цврста RMU мора да толерира струи на дефект додека заштитата не го отстрани дефектот. Вообичаени оценки: 20kA/1s, 20kA/3s, 25kA/1s или 31,5kA/1s. За мрежи со висок капацитет на трансформаторот, задолжителни се повисоки оценки за краток спој. Нашата фабрика користи анализа на конечни елементи за да ги потврди системите за собирници и контакти.

Механичка издржливост (класа М1/М2):Ова се однесува на бројот на механички операции без оптоварување пред одржување. M1 = 1.000 операции, M2 = 5.000 операции за прекинувачи-раскинувачи. За често префрлување (на пр., кондензатори или доводници со далечинско управување), изберете M2 или повисоко. Нашата главна единица на прстенот интегрира тешки механизми оценети со 10.000 операции.

Прекин на оптоварување и капацитет за правење дефекти:Прекинувачите за прекин на оптоварување мора да ја прекинат струјата на целосно оптоварување (до 630A/1250A). Капацитетот за правење дефект обично е еднаков на максималната струја на куса врска (на пр., 50 kA за 20 kA RMS). Нашата фабрика ја тестира секоја единица во независни лаборатории.

За да ги илустрираме разликите, обезбедуваме компаративна табела од три вообичаени конфигурации на RMU достапни од Lugao Power Co., Ltd.:

Нашата фабрика нагласува дека вистинската главна единица на прстенот мора да одговара и со локалните мрежни кодови. На пример, мрежите со високи струи на дефекти на земјата бараат дополнителни оценки за заземјувачите. Понатаму, класата за заштита на куќиштето (IP3X, IP4X или IP54 за сурови средини) ја одредува соодветноста за киосци на отворено или загадени области. Секогаш барајте извештаи за тестирање на типот од производителот. НаLugao Power Co., Ltd., обезбедуваме целосна документација за поддршка на вашата инженерска евалуација. Запомнете, превидувањето на кој било од овие параметри може да доведе до предвремени дефекти или безбедносни инциденти.

Зошто медиумот на изолација влијае на перформансите и усогласеноста со животната средина?

Изборот помеѓу SF6 (сулфур хексафлуорид) и технологии без SF6 е актуелна тема во среднонапонските мрежи. Нашата фабрика има произведено над 10.000 единици на главна единица на прстенот на глобално ниво и видовме промена кон еко-ефикасни решенија. Сепак, секој медиум има посебни предности. Дозволете ни да ги испитаме техничките и регулаторните агли.

SF6 изолиран RMU:Гасот SF6 нуди супериорна диелектрична јачина (приближно 2,5 пати поголема од онаа на воздухот) и својства за гаснење на лакот. Ова овозможува компактен дизајн, помали отпечатоци и висока доверливост дури и во загадени или влажни услови. Со децении, нашата главна единица за прстен со SF6 е индустриски стандард. Сепак, SF6 е моќен стакленички гас (GWP = 23.500). Стапките на истекување, иако минимални во современите запечатени системи, предизвикуваат загриженост за животната средина. Многу комунални претпријатија сега бараат следење на истекувањето или преминување на алтернативи.

Без SF6 (сув воздух, N2 или флуорокетонски мешавини):Водени од регулативите како забраната за F-гас на ЕУ и целите за неутралност на јаглеродот, производителите вклучително и Lugao Power Co.,Ltd. имаат развиено Ring Main Unit со помош на технологија за вакуумско префрлување во комбинација со изолација на чист воздух. Овие единици имаат речиси нула GWP, ја намалуваат одговорноста за животната средина и нудат споредливи перформанси до 24kV/36kV. Сепак, тие може да бараат малку поголеми куќишта. За проекти кои бараат зелени сертификати, SF6-free е идниот избор.

Други фактори за изолација:

• Цврста изолација (епоксидна смола):Целосно инкапсулирана, без одржување, но повисока однапред цена.
• Хибридни системи:Комбинирајте вакуумски прекинувачи со минимални SF6 или N2.

Еко линијата на нашата фабрика користи вакуумски прекинувачи и чист воздух под притисок. Резултатот е главна единица за прстен што ги задоволува и IEC 62271-200 и директивите за животна средина. Дополнително, изолациониот медиум влијае на перформансите на ниски температури. SF6 има точка на втечнување околу -25°C (во зависност од притисокот), додека сувиот воздух останува стабилен на -40°C. За арктичките региони, нашата фабрика препорачува модели без SF6 или специјално загреани SF6 модели.

Од гледна точка на усогласеност, многу мрежни оператори сега бараат декларација за еколошки производ (EPD). Изборот на главна единица на прстенот со помал потенцијал за глобално затоплување го поедноставува издавањето дозволи и се усогласува со целите за одржливост на корпорациите. Во Lugao Power Co., Ltd., обезбедуваме целосни податоци за проценка на животниот циклус. Затоа, прашајте го вашиот добавувач: која е стапката на истекување на гас годишно? Нашиот RMU гарантира помалку од 0,1% годишно истекување за системи со запечатен притисок.

Како да се проценат способностите за издржување на краток спој и прекин на оптоварување?

Настаните со краток спој се неизбежни во среднонапонските мрежи поради дефекти на кабелот, удари од гром или упад на животни. Главната единица на прстенот мора да издржи термички и динамички напрегања без да пука или да предизвика колатерална штета. Овој дел истражува во процесот на техничка евалуација што го следат нашите инженери во Lugao Power Co., Ltd.

Издржување на термички краток спој (Ith):Изразено како kA за одредено времетраење (на пр., 20 kA/3s). Енергијата (I²t) ги загрева проводниците. Нашата фабрика користи бакар со висока спроводливост и оптимизирани пресеци за одржување на порастот на температурата под 105°C за сребрени контакти. Секогаш проверувајте дали краткотрајната струја на RMU се совпаѓа со потенцијалното ниво на дефект на мрежата. За слаби мрежи, 16 kA може да бидат доволни, но индустриските зони често бараат 25 kA.

Врвна струја на краток спој (IP):Ова е првиот динамичен стрес од половина циклус (2,5 × Ik за 50 Hz). Врвната вредност од 50 kA за 20 kA RMS го тестира механичкиот интегритет на собирниците и потпорите. Нашата фабрика врши вистински тестови за краток спој во сертифицирани лаборатории за да потврди дека нема контактно заварување или структурна деформација.

Способност за префрлување на прекин на оптоварување:Прекинувачот за прекин на оптоварување на RMU мора да ги прекинува струите до нејзината номинална струја на оптоварување (на пр., 630 А) под одреден фактор на моќност (0,7 индуктивен). Понатаму, мора да се појави грешка (капацитет за правење дефекти). На пример, типична главна единица на прстенот може да се затвори на дефект од 20 kA без оштетување. Технологијата за вакуум или SF6 пуфер од нашата фабрика обезбедува постојано изумирање на лакот.

Класификација на внатрешен лак (IAC):Ова е критична безбедносна карактеристика. Според IEC 62271-200, RMU мора да се тестира за внатрешни дефекти на лак (AFL, AFLR). Класификацијата вклучува тип на пристапност (A за овластен персонал, B за јавност) и номинална струја/времетраење на лак (на пр., 20 kA/1s). Нашата главна единица на прстенот ги исполнува IAC AFLR 20kA/1s за странична и предна пристапност. Ова ги штити операторите дури и при катастрофални дефекти.

Ја препорачуваме следната листа за проверка кога се оценуваат перформансите на краток спој:

• Добијте извештаи за тестирање од независна лабораторија (KEMA, CESI или слично).
• Потврдете дека оценката за издржливост на RMU покрива најмалку 125% од пресметаното максимално ниво на дефект (за безбедносна маржа).
• Проверете ја координацијата со спротиводните заштитни уреди (осигурувачи или релеи). Нашата фабрика обезбедува табели за селективност.
• За мрежи со големи струи на дефект на заземјувањето, проверете дали прекинувачот за заземјување има соодветен капацитет за правење.

Во Лугао, секоја главна единица на прстенот се подложува на 100% рутинско мерење на динамичкиот отпор и тестови за издржување на висок напон. Системот за квалитет на нашата фабрика гарантира дека ниту една единица не остава без проверени перформанси при краток спој. Запомнете: потценувањето на нивоата на дефект доведува до катастрофална експлозија на RMU. Секогаш барајте сертификати за тестирање.

Кои функции за заштита и автоматизација се неопходни за вашата мрежа?

Современите среднонапонски мрежи бараат повеќе од само рачно префрлување. Заштитните релеи, индикаторите за премин на дефекти (FPI) и способностите за далечинско управување ја претвораат основната главна единица на прстенот во јазол на паметна мрежа. Нашата фабрика интегрира неколку интелигентни функции во нашите дизајни на главната единица на прстенот за да го намали времето на прекин и да ја подобри видливоста на податоците.

Заштита од прекумерна струја и заземјување:За доводниците на трансформаторите, вообичаено е користењето осигурувачи со ограничување на струјата, но за кабелските фидери се претпочитаат заштитни релеи со карактеристики на одредено време или инверзно определено минимално време (IDMT). Нашата фабрика нуди комбинирани модули за прекинувачи со осигурувачи или прекинувачи со реле. За чувствителни оптоварувања, насочната заштита од заземјување е неопходна во компензираните мрежи.

Системи за индикација за присуство на напон (VPIS):Задолжителни за безбедност, овие LED индикатори го покажуваат статусот на кабелот. Напредните верзии се интегрираат со далечински терминални единици (RTU).

Далечинско следење и контрола (спремен SCADA):Моторни механизми со комуникациски протоколи (IEC 61850, Modbus, DNP3) им овозможуваат на претпријатијата да вршат префрлување од контролните центри. Нашата главна единица за прстен може да биде опремена со паметни контролери кои ги снимаат струите на дефекти, броењето на прекинувачите и притисокот на гасот (за единиците SF6).

Индикатори за премин на дефекти (FPI):Овие уреди откриваат и локализираат дефекти на краток спој и заземјување, драстично намалувајќи го времето за локација на прекин. Нашата фабрика инсталира FPI без батерии напојувани од CT.

Откривање блиц со лак:Изборните сензори за светлина и струја активираат брзо исклучување за да се намали енергијата на блицот на лакот. Ова е многу препорачливо за индустриски локации со чест пристап.

Подолу е матрица на одлуки што ќе ви помогне да ги изберете функциите за заштита врз основа на апликацијата:

Инженерите на нашата фабрика препорачуваат секогаш да спроведувате студија за координација на заштитата. Главна единица за ѕвонење со премногу функции додава сложеност, додека премалку доведува до непријатно исклучување. Во Lugao Power Co., Ltd., нудиме претходно дизајнирани заштитни пакети приспособени на типични MV мрежи. Дополнително, размислете за заштита од иднината: изберете модуларни релеи што може да се надградат без да се замени целиот RMU. Паметната автоматизација ги намалува оперативните трошоци, а нашите клиенти пријавија 40% побрзо време на враќање на дефектите користејќи ја нашата главна единица за прстен со интегрирани RTU.

Каде да се разгледа идната приспособливост и достапност за одржување?

Мрежите со среден напон често се развиваат со децении. Правилната главна единица на прстенот мора да прими дополнителни доводници, поголеми струи и полесно одржување без деактивирање на цели разводни табли. Нашата фабрика ги дизајнира сите RMU имајќи ја предвид приспособливоста. Дозволете ни да ги истражиме практичните аспекти.

Модуларна екстензија способност:Типична главна единица на прстенот се состои од функционални модули: дојдовен, појдовен, мерење, автобус подигач. Нашата фабрика користи заеднички систем на собирници што овозможува додавање нови панели од двете страни без ракување со гас (за SF6) или со едноставни приклучоци. Секогаш проверувајте дали производителот нуди целосен опсег на модули што можат да се прошират.

Резервни заливи и обезбедување за автоматизација:Дури и ако моментално ви требаат само два хранилки, изберете оклоп на Ring Main Unit што има одредба за два дополнителни слота. Ова ги намалува идните застој и градежните работи.

Пристапност за одржување:Дизајнот со преден пристап е од суштинско значење за монтирани на ѕид или инсталации во киоск. Нашиот RMU обезбедува целосен преден пристап до преградите за кабли, механизмот на прекинувачот и осигурувачите. Интервали на одржување: За единиците на вакуумски прекинувачи, 10.000 операции пред инспекција; за SF6, проверка на притисокот на гасот на секои 2 години. Нашата фабрика препорачува да вклучите прозорец за гледање за завршетоци на кабли и видливи прекинувачи за заземјување.

Приспособливост кон животната средина:За крајбрежните зони, куќишта од нерѓосувачки челик со отпорност на корозија C5. За правливи области, IP4X минимум. Нашата фабрика нуди опционални грејачи и контролери против кондензација.

Анализа на трошоците за животниот циклус:Поевтиниот почетен прстенест главен уред може да чини повеќе на долг рок ако резервните делови не се достапни или ако бара често одржување. Нашата фабрика обезбедува 20-годишна обврска за резервни делови. Исто така, земете го предвид средното време за поправка (MTTR): модуларните компоненти како што се отстранливите вакуумски прекинувачи го намалуваат времето за поправка од часови на минути.

Ние секогаш ги советуваме клиентите да побараат цртеж со 3D распоред кој покажува можности за проширување. Во Lugao Power Co., Ltd., нашиот технички тим помага при планирањето на мрежата и испорачува сопствени конфигурации. Главна единица на прстенот доказ за иднината е инвестиција во доверливоста на мрежата.

Заклучок: Донесување одлука заснована на податоци со Lugao Power Co., Ltd.

Изборот на вистинската главна единица за прстен за среднонапонски мрежи бара систематско оценување на електричните параметри, изолациониот медиум, робусноста при краток спој, заштитните функции и приспособливоста. Во текот на овој водич, нашите експерти во Lugao Power Co., Ltd. имаат споделено теренски тестирани критериуми и фабрички увиди. Видовме како правилната главна единица Ring ги намалува вкупните трошоци за сопственост, ја подобрува безбедноста и овозможува интеграција на паметната мрежа. Не ја засновајте вашата одлука само на авансна цена; земете ги предвид сертификатите за тестирање на типот, влијанието врз животната средина и евиденцијата на производителот.

Нашата фабрика произведува серии Ring Main Unit во согласност со IEC кои опслужуваат комунални услуги, центри за податоци, постројки за обновливи извори на енергија и индустриски комплекси ширум светот. Без разлика дали ви треба SF6 или SF6-free, 12kV или 40,5kV, внатрешен или надворешен, имаме решение.Контактирајте го нашиот инженерски тим денесза бесплатна консултација и прилагоден предлог RMU. Обезбедуваме детални цртежи, студии за координација на заштитата и обука на лице место. Посетете ја нашата веб-страница или е-пошта sales@lugao-power.com за да разговарате за вашиот проект. Дозволете ни да ви помогнеме да ја напојувате иднината со сигурност и ефикасност. Побарајте ја вашата понуда сега и искусете ја разликата во Lugao Power.
