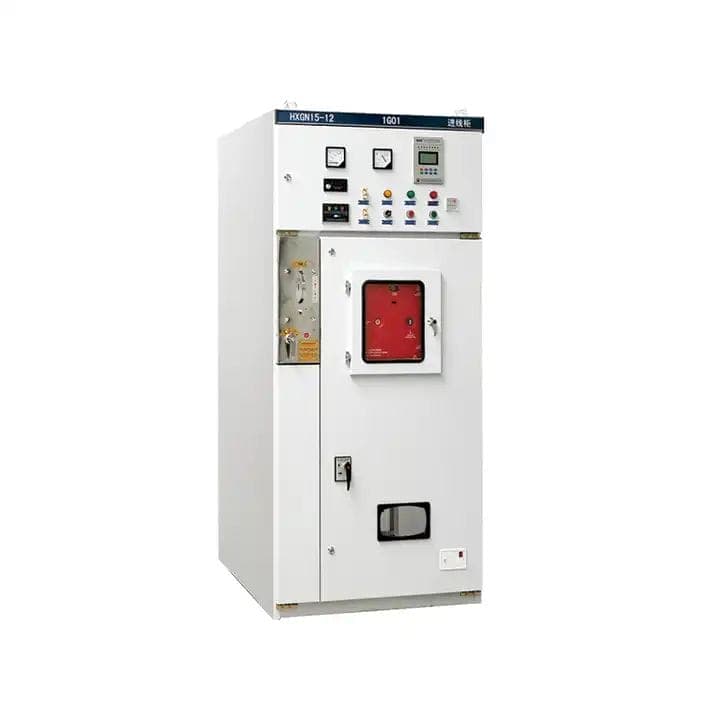

Кои фактори треба да ги земат предвид инженерите при изборот на главна единица за прстен?

Изборот на вистинската главна единица на прстенот е критична одлука што влијае на доверливоста, безбедноста и оперативната ефикасност на среднонапонските дистрибутивни мрежи. За инженерите, изборот оди подалеку од основните спецификации - вклучува проценка на способностите за издржување на краток спој, технологија на изолација, услови на животната средина и стратегии за долгорочно одржување. Лошо избранПрстен главна единицаможе да доведе до непланирани прекини, зголемени ризици од блицот на лакот и повисоки вкупни трошоци за сопственост. Затоа, разбирањето на интеракцијата помеѓу прекинувачите за прекин на оптоварувањето, механизмите за прекин на дефекти и оценките на куќиштето станува суштинско за секој дизајн на робустен електроенергетски систем.

Во Lugao Power Co., Ltd., потрошивме децении усовршувајќи го нашиот пристап кон инженерството RMU. Во оваа статија, ги разложуваме техничките фактори кои треба да го поттикнат вашиот процес на селекција. Од диелектрични својства до идната приспособливост, обезбедуваме список за проверка што се усогласува со стандардите на IEC и IEEE. Без разлика дали дизајнирате секундарна дистрибутивна мрежа за фарма на ветер, центар за податоци или индустриска постројка, овие сознанија ќе ви помогнат да донесете сигурна одлука заснована на податоци. Нашата фабрика произведува повеќе од 10.000 единици годишно и научивме дека успешните проекти секогаш започнуваат со поставување на вистинските прашања за главната единица на прстенот.

Содржина

1. Кои се клучните електрични параметри кои ги дефинираат перформансите на главната единица на прстенот?

Кога инженерите одредуваат главна единица на прстенот, примарните електрични параметри го формираат столбот на секоја проектна пресметка. Овие параметри одредуваат дали RMU може да се справи со нормални струи на оптоварување, минливи пренапони и услови на краток спој без да ја загрози мрежата. Во Lugao Power Co., Ltd., нашата фабрика инсистира на проверка на секој параметар преку тестови за тип, и препорачуваме инженерите да бараат извештаи за тестирање од трета страна. Подолу се критичните електрични параметри што мора да ги анализирате.

• Номинален напон (Ур):Обично 12kV, 24kV или 36kV за секундарна дистрибуција. RMU мора да издржи континуиран работен напон плус привремени пренапони (на пр., 1,2x Ur за 8 часа). Моделите на нашите фабрички Ring Main Unit покриваат напон од 12kV до 40,5kV, со 1,5 пати молскавичен импулс отпорен на напон од 95kV за 24kV верзии.
• Оценета струја (Ir):Вообичаени вредности се 630A или 1250A за апликации за фидер и јамка. Но, размислете: дали RMU се очекува да се справи со идниот раст на оптоварувањето? Честопати ги советуваме инженерите да изберат главна собирница од 1250 А дури и ако почетното оптоварување е 400 А, бидејќи нашите фабрички податоци покажуваат дека 70% од трафостаниците се прошируваат во рок од пет години.
• Струја за краткотрајна отпорност (Ik):Обично 20kA/1s, 25kA/3s или 31,5kA/1s. Ова е способност да се толерира струја на краток спој без механичко или термичко оштетување. За индустриски мрежи со високи нивоа на дефекти, препорачуваме минимум 25 kA/3s. Нашата Lugao Power Co., Ltd. Главна единица на прстенот постигнува 31,5 kA/3s на сите приклучоци на собирниците.
• Струја за издржување на врв (IP):2,5 пати Ik (на пример, 50 kA за 20 kA RMU). Оваа електродинамичка отпорност осигурува дека проводниците не се одбиваат или деформираат за време на првиот врв на дефект.
• Номинален капацитет за правење краток спој:За прекинувачите за прекин на оптоварување, ова е способност да се затвори на дефект. Единиците на нашата фабрика се оценети за врвна струја од 63 kA, што обезбедува цврсто затворање во најлошото сценарио.
• Класификација на внатрешен лак (IAC):IEC 62271-200 ги дефинира рејтинзите на IAC како што се AFL/AFLR 12kV 20kA/1s. Секогаш ги советуваме инженерите да наведат IAC со пристапност (на пр., AFL за ограничен пристап). Lugao Power Co., Ltd. обезбедува IAC A FL 31,5kA/1s на сите куќишта на Ring Main Unit.

Надвор од нив, земете ги во предвид нивоата на напон (суво и влажно) и делумно празнење на фреквенцијата на моќност. За 24 kV RMU, 1-минутната фреквенција на моќност треба да биде 50 kV. Почетен напон на делумно празнење мора да биде над 1,1 Ur. Нашата фабрика користи автоматско PD тестирање за секоја главна единица на прстенот пред испораката. Следната табела ги сумира нашите стандардни параметри за серијата LGU-RMU, кои инженерите можат да ги користат како репер.

Конечно, инженерите мора да го потврдат номиналниот капацитет на прекин на краток спој за сите интегрирани прекинувачи. Според нашето искуство, заеднички превид е игнорирањето на карактеристиките на минливиот напон за обновување (TRV). Нашата фабрика гарантира дека секоја главна единица на прстенот со вакуумски прекинувач одговара на TRV класа C2 или E2. Запомнете: електричните параметри не се независни; на пример, повисокиот Ir често ја намалува отпорноста на краток спој поради термички ограничувања. Секогаш проверувајте вкрстено користејќи ги кривите за поништување обезбедени од производителот.Lugao Power Co., Ltd.обезбедува бесплатни извештаи за симулација на барање.

2. Како изолациониот медиум (SF6 наспроти сув воздух наспроти цврст) влијае врз сигурноста и усогласеноста со животната средина?

Изолациониот медиум во главната единица на прстенот е повеќе од само диелектрик - тој диктира интервали на одржување, ризици од истекување, па дури и регулаторно прифаќање. Повеќето инженери се запознаени со SF6 (сулфур хексафлуорид) поради неговите одлични својства за гаснење на лакот, но растечките еколошки регулативи (регулативи за F-гас, ЕУ 517/2014) вршат притисок за алтернативи. Нашата фабрика има развиено линии за сув воздух и еколошки изолирани и SF6-изолирани линии + Прстен главна единица со цврста изолација. Еве како секој медиум влијае на вашиот избор.

• RMU изолирана со SF6:Нуди компактна големина (до 70% помала од воздушната изолација), висока диелектрична цврстина (3 пати поголема од онаа на воздухот) и запечатена доживотна конструкција. Сепак, SF6 има потенцијал за глобално затоплување (GWP) од 23.500. Истекувањето под 0,1% годишно е прифатливо, но потребно е редовно следење на густината на гасот. Нашата Lugao Power Co., Ltd. Главната единица за прстен SF6 користи резервоари од нерѓосувачки челик заварени со ласер, постигнувајќи помалку од 0,01% годишно истекување.
• Сува воздух / RMU изолирана со N2:Користи прочистен воздух или азот на 1,2–1,5 бари. GWP=0, нема обврски за известување, но бара поголеми димензии на куќиштето (20-30% поголемо) и помала диелектрична јачина. Нашиот фабрички сув воздух RMU ги исполнува рејтинзите од 24 kV со апсолутен притисок од 1,4 бари и стандардно вклучуваме активно следење на притисокот.
• Цврсто изолиран RMU:Капсулацијата со епоксидна смола целосно го елиминира истекувањето на гасот. Исклучително робустен за средини склони на вибрации како што се платформи на брегот. Негативна страна: поголема тежина и ограничена можност за поправка. За урбаните трафостаници, нашата главна единица на прстенот со цврста изолација нуди 100% зелени акредитиви и перформанси без делумно празнење.

Од гледна точка на доверливост, земете ја предвид работната средина. Во крајбрежните области со висока влажност, SF6 и цврстата изолација се супериорни бидејќи системите за сув воздух може да бараат дополнителни касети за сушење. За ладна клима (под -25°C), SF6 може да се втечнува освен ако не се користат грејачи или мешавини на гасови (SF6/N2). Нашата фабрика го решава ова со специјална мешавина на гас во нашата главна единица на прстен од арктичко одделение. Исто така, проценете ја способноста на производителот да врши полнење на самото место. Lugao Power Co., Ltd. обезбедува глобални сервисни тимови обучени и за SF6 и за еколошки медиуми.

Усогласеноста со животната средина сега не може да се преговара. Многу тендери за комунални услуги бараат проценка на животниот циклус (LCA). Нашата фабрика спроведе LCA за нашето портфолио RMU, покажувајќи дека главната единица на прстенот за сув воздух го намалува јаглеродниот отпечаток за 98% во текот на 30 години во споредба со SF6. За инженерите кои работат на сертификати за зелена градба (LEED, BREEAM), изборот на RMU со низок GWP може да придонесе за кредити. Сепак, SF6 сè уште нуди неспоредлива компактност за подземните трафостаници. Матрицата на одлуки треба да вклучува: просторни ограничувања, способност за следење на истекување и локални еколошки регулативи. Во Lugao Power Co., Ltd., нудиме хибридно решение: главен резервоар SF6 со прегради за кабли за сув воздух, балансирање на перформансите и одржливоста.

3. Зошто инженерите треба да ги проценат капацитетите за правење грешки и кршење пред изборот?

Капацитетите за правење дефекти и кршење се заштитните мрежи на која било главна единица на прстенот. Додека прекинувачот за прекин на оптоварување може да ги прекине струите на оптоварување до номиналната струја, ситуација на дефект бара RMU да може да се затвори на краток спој (капацитет за правење) и потоа да ја прекине струјата на дефект (капацитет на прекин) - често во координација со заштитата нагоре. Нашата фабрика беше сведок на дефекти каде инженерите претпоставуваа дека прекинувачот на RMU може да се справи со дефекти слични на прекинувачот. Ова е опасна заблуда.

• Капацитет за правење дефекти (врвна вредност):За прекинувачот за прекин на оптоварување на прстенестата главна единица, капацитетот на производство е вообичаено 2,5 до 3 пати од номиналната струја за кратко време. За RMU од 25 kA/3s, капацитетот за правење треба да биде врв од најмалку 62,5 kA. Нашата фабрика ја тестира секоја серија со синтетичко тест коло за да ги потврди перформансите при асиметрија во најлош случај.
• Капацитет за прекршување на дефекти (RMS):Стандардните прекинувачи на оптоварување не се дизајнирани да ги прекинуваат струите на куса врска; тие се потпираат на осигурувачи или автоматски прекинувачи. Ако вашиот дизајн го користи RMU само како уред за префрлување, проверете дали прекинувачот нагоре се координира со карактеристиките на осигурувачите. Сепак, главната единица на прстенот опремена со вакуумски прекинувач може да има симетрични капацитети на прекин до 31,5 kA. Lugao Power Co., Ltd. нуди RMU со интегриран VCB, прекршувачки капацитет 25kA на 24kV.
• Прекин на струја на пренос:Во конфигурациите на јамката, кога едната страна е отворена и се појавува дефект, RMU мора да ја прекине струјата на пренос (обично до 1,2x Ir). Нашиот фабрички SF6 прекинувач со три позиции (затворен, отворен, заземјен) е тестиран за 1000 операции при преносна струја 850А.

Друг критичен фактор е капацитетот за правење на прекинувачот за заземјување. Прекинувачите за заземјување мора да бидат способни да се затворат на дефект на струја - барање што често се игнорира. Според IEC 62271-102, прекинувачот за заземјување треба да има номинален капацитет за правење краток спој еднаков на врвната струја за издржување. Главна единица на прстенот на нашата фабрика вклучува заклучен прекинувач за заземјување тестиран на врв од 62,5 kA. Секогаш ги советуваме инженерите да бараат сертификати за тестирање и за должностите за правење и за кршење, а не само за термичка отпорност.

Понатаму, земете го предвид бројот на операции за кршење на дефекти пред одржувањето. За вакуумски прекинувачи, електричната издржливост може да биде 100 целосни операции со дефект при номинална струја. Нашата фабрика користи контакти бакар-хром за да постигне 30 целосни прекини на дефекти на 31,5 kA. Спротивно на тоа, ротационите прекинувачи SF6 имаат помала способност за кршење на дефекти - тие се потпираат на порастот на притисокот од лакот. Според нашето искуство, назначувањето на главна единица за прстен со комбинација на прекинувач со осигурувачи за заштита на доводникот и VCB за добавувач го дава најдобриот биланс. Lugao Power Co., Ltd. обезбедува студија за координација како дел од нашата инженерска поддршка, осигурувајќи дека вашите капацитети за дефект се усогласуваат со поставките на релето и налетот на трансформаторот.

4. Кои механички и еколошки тестови за издржливост ја потврдуваат главната единица на прстенот за тешки услови?

Дури и најдобрите електрични параметри не значат ништо ако Ring Main Unit не успее поради корозија, вибрации или екстремни температури. Инженерите мора да гледаат подалеку од листовите со податоци и да бараат доказ за механичка и еколошка издржливост. Нашата фабрика работи со ISO 17025 акредитирана лабораторија каде што го подложуваме секој дизајн на RMU на следните тестови за валидација. Како правило, ако производителот не може да ги обезбеди овие извештаи, не го наведувајте нивниот производ.

• Механичка издржливост (класа M1/M2 по IEC 62271-1):M1 = 1000 операции, M2 = 5000 операции за прекинувачи на оптоварување. За прстенести главни единици во мрежи кои често се префрлаат (на пр., кондензатори или турбини на ветер), препорачуваме класа M2. Нашата Lugao Power Co., Ltd. Главна единица на прстенот постигнува 10.000 операции на прекинувачот со три позиции без одржување.
• Оценка за заштита на IP:За RMU на отворено (тип на киоск), IP54 или IP65 е задолжителен. За внатрешен, минимум IP3X. Нашата фабрика нуди IP67 за области склони кон потопување – тестиран во 1 m вода за 30 минути.
• Отпорност на корозија (C5-M висока корозивност):Според ISO 12944, куќиштата што се користат во индустриски или морски зони бараат C5-M слој. Нашата фабрика користи нанокерамички предтретман + полиестерска прашкаста обвивка, поминувајќи 1000 часа тест за прскање со сол по ASTM B117.
• Тест за зголемување на температурата:При 1,1 x номинална струја, зголемувањето на температурата на контактите не треба да надминува 65K за сребрените контакти. Нашата фабрика врши надгледувани тестови за зголемување на температурата со оптички влакна, осигурувајќи дека нашата главна единица на прстенот работи 15% поладна од ограничувањата на IEC.
• Тест за краток спој и внатрешен лак:Надвор од стандардниот лак 1s, ние тестираме за ефикасност на олеснување на притисокот. Нашиот фабрички RMU располага со канал за заден лак што ги насочува гасовите подалеку од операторот, потврден со целосен тест на 31,5 kA/1s.

Сеизмичката квалификација често се занемарува. Во зони подложни на земјотреси, главната единица на прстенот мора да издржи нивоа на забрзување (0,5 g до 1,0 g) без губење на функционалноста. Нашата фабрика го квалификуваше нашиот RMU за 0,8 g хоризонтални и 0,4 g вертикални по IEEE 693. Исто така, земете го предвид намалувањето на надморската височина: над 1000 m, јачината на диелектрикот се намалува за околу 1% на 100 m. За инсталации на 2000 m, нашата фабрика обезбедува изменет дизајн на изолација со зголемени празнини.

Конечно, побарајте извештаи за тестирање на тип од независна лабораторија како KEMA, CESI или IPH. Овие извештаи треба да ги вклучуваат термичките, диелектричните и механичките низи. Во Lugao Power Co., Ltd., ги ставаме нашите целосни извештаи за тестирање достапни на инженерите преку безбеден портал. Воведовме и дигитална двојна услуга: го симулираме механичкиот век на вашата специфична конфигурација на главната единица на прстенот користејќи анализа на конечни елементи. Оваа проактивна валидација гарантира дека ниту една скриена слабост не ја загрозува вашата мрежа.

5. Како може трошоците за животниот циклус и модуларноста да влијаат на долгорочното планирање на трафостаницата?

Инженерите често се фокусираат на првичните трошоци за набавка, но вкупните трошоци за сопственост (TCO) за главната единица на прстенот се протегаат од 20 до 40 години. Нашата фабрика анализираше податоци од над 500 трафостаници и откривме дека трошоците за одржување, загубите на енергија и проширување сочинуваат 60% од TCO. Затоа, изборот на RMU само по однапред цена води до повисоки долгорочни трошоци. Еве како да прифатите перспектива на животниот циклус.

• Интервали на одржување и пристап:За затворен SF6 RMU не е потребно ракување со гас 20 години ако стапката на истекување е под 0,1% годишно. Главниот прстен на нашата фабрика има дизајн без одржување за преклопната комора. Меѓутоа, за единиците за сув воздух, потребни се периодични проверки на притисокот. Ги обучуваме локалните партнери да вршат 5-годишни инспекции.
• Загуби на енергија (загуби на оптоварување):Загубите на бакар во шините и контактите може да бидат значителни. 630A RMU со загуби од 150W при целосно оптоварување во текот на 20 години (претпоставувајќи 0,12 $/kWh) чини 3150 долари само во загуби. Нашата фабрика го оптимизира дизајнот на контактите користејќи легура на сребро-никел, намалувајќи ги загубите за 18% во споредба со стандардните дизајни.
• Модуларност и проширување:Главна единица на прстенот што е отпорна на иднината треба да овозможи додавање на модули за снабдување без ракување со гас или расклопување на собирницата. Нашата фабрика нуди модуларен систем „plug-and-bus“: можете да го проширите RMU со 2 доводи на 6 доводници за 2 часа. Оваа модуларност избегнува скапа обнова на трафостаницата.
• Достапност на резервни делови:Погрижете се производителот да гарантира резервни делови најмалку 25 години. Lugao Power Co., Ltd. ги складира сите компоненти за нашите модели RMU и доделуваме единствен QR код на секоја единица за инстантна идентификација на делови.

Дополнително, земете ги предвид трошоците за непланирани прекини. Според базата на податоци за доверливост на нашата фабрика, главната единица за прстен со внатрешна класификација на лак и механизми толерантни на грешки го намалува времетраењето на прекинот за 80%. Вградуваме сензори за самодијагностика (температура, делумно празнење, густина на гас) кои се поврзуваат со платформа за следење базирана на облак. Оваа функција за предвидливо одржување додава 3-5% на почетната цена, но ја намалува цената на животниот циклус во просек за 22%. За инженерите кои работат на критична инфраструктура (болници, центри за податоци), го препорачуваме нашиот „Smart RMU“ со аналитика во реално време.

Конечно, проценете ја способноста на производителот да обезбеди обука и поддршка од далечина. Нашата фабрика вклучува 2 дена обука за пуштање во работа на лице место за секоја нарачка на Ring Main Unit, плус 10-годишна гаранција за прекинувачот за вакуум. Кога го пресметувате TCO, вклучете ги трошоците за деактивирање: единиците SF6 бараат сертифицирано враќање на гасот, додека нашиот еколошки сув воздух RMU може да се отфрли без посебни процедури. Со изборот на Lugao Power Co., Ltd., инженерите го усогласуваат финансиското планирање со оперативната извонредност.

Резиме: Интегрирање на техничките фактори во кохерентна стратегија за RMU

Изборот на главна единица на прстенот е повеќедимензионален предизвик кој ја балансира електричната робусност, еколошката приспособливост, безбедноста и економската предвидливост. Инженерите мора да дадат приоритет на номиналниот напон и капацитетот на краток спој како основа за која не може да се преговара. Потоа, изборот на изолационен медиум (SF6, сув воздух или цврст) ги обликува и регулаторната усогласеност и физичкиот отпечаток. Капацитетите за правење/пробивање на дефекти мора да се проверат преку тестови за тип, а не само со тврдења за листи со податоци. За сурови средини, барајте доказ за механичка издржливост и отпорност на корозија. И на крај, анализата на трошоците за животниот циклус која вклучува модуларност и предвидливо одржување ќе спречи скапи доградби. Во Лугао, нашите фабрички инженери соработуваат со клиенти за да создадат приспособени RMU решенија кои се придржуваат до овие принципи. Ве покануваме да ги искористите нашите 20-годишни податоци од теренот и нашиот конфигуратор на главна единица Ring за да изградите спецификација што обезбедува безбедност, доверливост и вредност со децении.
