Кои се клучните размислувања при изборот на високонапонски прекинувачи?

Изборот на АВисоконапонски прекинуваче една од најзначајните одлуки што ќе ги донесе инженерот на електроенергетскиот систем. Тоа не е едноставна вежба за набавки; тоа е стратешки избор кој влијае на безбедноста, доверливоста и економските перформанси на целата електрична мрежа со децении. Лошо избраниот високонапонски прекинувач може да доведе до катастрофален дефект на опремата, продолжени прекини на електричната енергија и значителни финансиски загуби. Спротивно на тоа, добро избраниот прекинувач ја подобрува стабилноста на системот, го минимизира времето на застој и обезбедува долг работен век со податливи барања за одржување. Предизвикот е што процесот на селекција вклучува сложена интеракција на електрични, механички, еколошки и економски фактори. Оваа статија обезбедува структурирана рамка за водење на инженерите низ оваа критична одлука, потпирајќи се на децениското искуство во индустријата и практичното знаење на теренот.

Овој водич ќе го расече процесот на селекција, испитувајќи ги суштинските параметри што мора да се земат предвид, од основните електрични оценки до напредните функции за следење на состојбата што сега се достапни. Ќе ги истражиме доминантните технологии - SF6, вакуум и новите еко-ефикасни алтернативи - и ќе разговараме за нивните соодветни јаки и слаби страни за различни апликации. Ние, исто така, ќе се осврнеме на практичната реалност на инсталација, работа и одржување, осигурувајќи дека избраниот високонапонски прекинувач не само што ги исполнува техничките спецификации, туку и се усогласува со оперативните способности на комуналната или индустриската постројка. Со разбирање на клучните размислувања наведени во овој напис, инженерите можат да донесат информирани, сигурни одлуки кои обезбедуваат долгорочен интегритет на нивните електроенергетски системи. Нашата фабрика воLugao Power Co., Ltd.произведува високонапонски прекинувачи повеќе од две децении, а ова знаење го составивме од нашето долгогодишно искуство во обезбедувањето решенија за клиентите ширум светот.

Содржина

• 1. Фондацијата: Кои се критичните оценки за електрична енергија?
• 2. Одлука за технологија: кој медиум што го прекинува е вистинскиот за вас?
• 3. Размислувања за животната средина и инсталацијата: Каде ќе работи?
• 4. Економијата на сопственоста: Надвор од куповната цена
• 5. Иднина заштита: Како ќе го одржувате и надгледувате прекинувачот?
• Честоy Поставени прашања (ЧПП)
• Заклучок и следните чекори

1. Фондацијата: Кои се критичните оценки за електрична енергија?

Замислете инженер на трафостаница задолжен за надградба на разводна постројка од 145 kV. Проектот бара нов високонапонски прекинувач за заштита на критичниот далновод. Постоечката инфраструктура вклучува трансформатор со моќност од 40 MVA, а нивото на дефект во автобусот е пресметано на 40 kA. Процесот на селекција започнува со серија основни електрични оценки кои ја дефинираат способноста на прекинувачот. Овие оценки не се произволни бројки; тие се математички израз на способноста на прекинувачот да работи безбедно и сигурно во рамките на електричната средина на електроенергетскиот систем. Инженерот мора прецизно да ја процени секоја оцена за да се осигура дека избраниот уред не е под или преназначен. Следната табела ги прикажува примарните електрични оценки и нивното практично значење.

Номиналниот напон е основата на изборот. Тоа е максималниот континуиран напон што може да го издржи Високонапонскиот прекинувач. За систем од 145 kV, прекинувачот мора да биде номинален за најмалку 145 kV. Сепак, исто така е важно да се земе предвид максималниот работен напон, кој може да биде малку повисок од номиналниот напон. Номиналната струја мора да биде доволна за носење на нормалното оптоварување, со маргина за идниот раст. Сепак, струјата на прекин на краток спој е најкритичната оценка за безбедност. Ја дефинира максималната струја на дефект што може безбедно да ја прекине Високонапонскиот прекинувач. Ако овој рејтинг е премногу низок, прекинувачот може катастрофално да пропадне во случај на дефект. Во Lugao Power Co., Ltd., нудиме палета на високонапонски прекинувачи со различни капацитети за прекинување на краток спој за да одговараат на различните системски барања, осигурувајќи дека уредот не е ниту преназначен ниту недоволно наведен.

TRV е можеби најсуптилната, но подеднакво важна оцена. Кога прекинувачот ќе прекине дефект, се појавува минлив напон низ контактите за отворање. Овој TRV се карактеризира со неговата амплитуда, стапка на пораст и фреквенција. Високонапонскиот прекинувач мора да биде дизајниран да го издржи TRV без повторно да го запали лакот. TRV се одредува според импедансата на системот и точката на бранот во која се јавува прекинот. За специфична примена, TRV мора да се пресмета или добие од системските студии и да се спореди со номиналната TRV способност на прекинувачот. Инженерскиот тим на нашата фабрика обезбедува поддршка во оценувањето на овие сложени параметри, помагајќи им на клиентите да изберат високонапонски прекинувач кој совршено се совпаѓа со минливите карактеристики на нивната специфична мрежа.

2. Одлука за технологија: кој медиум што го прекинува е вистинскиот за вас?

Откако ќе се дефинираат електричните оценки, инженерот се соочува со основна технолошка одлука: каков тип на медиум за прекинување треба да користи Високонапонскиот прекинувач? На пазарот доминираат три главни технологии: гас SF6, вакуум и нафта. Сепак, прекинувачите за масло се сè поретки во новите инсталации, а индустријата активно развива еколошки ефикасни алтернативи. Секоја технологија има посебни карактеристики што ја прават погодна за различни апликации. Одлуката не е само прашање на трошоци; тоа вклучува проценка на перформансите, влијанието врз животната средина, потребите за одржување и специфичните работни услови на инсталацијата. Ајде да ја испитаме секоја од клучните технологии во детали.

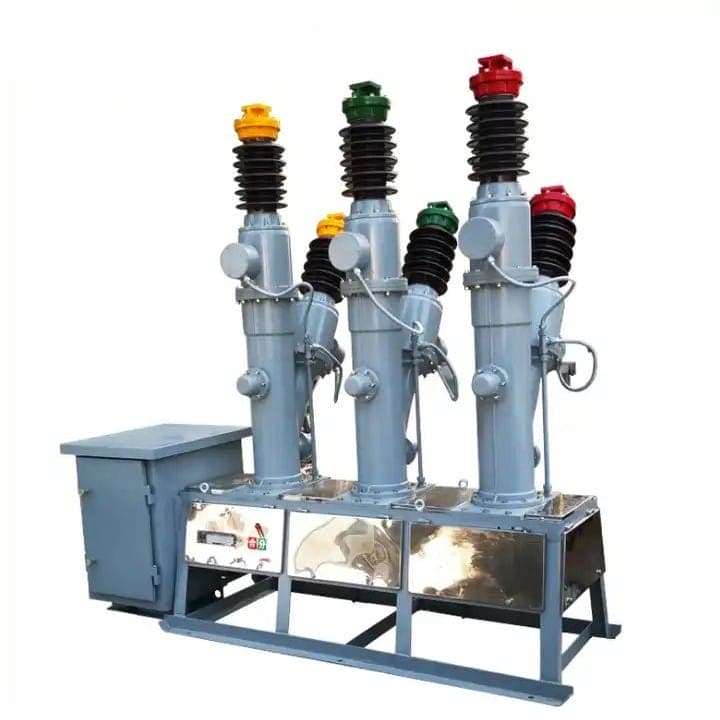

SF6 прекинувачисе доминантна технологија за високонапонски апликации (72,5 kV и повеќе). Тие користат гас сулфур хексафлуорид (SF6) и како изолационен и како медиум за гаснење на лакот. SF6 е високо електронегативен, што значи дека ги апсорбира слободните електрони од лакот, брзо дејонизирајќи го јазот и спречувајќи повторно удар на лакот. Ова својство ги прави SF6 прекинувачите исклучително ефикасни при прекинување на струи на дефекти, со висок капацитет за пренос на струја и кратко време на прекин. Тие се исто така компактни и бараат помалку простор од другите технологии. Сепак, SF6 е моќен стакленички гас со потенцијал за глобално затоплување (GWP) од 23.500 пати поголем од CO2. Ова доведе до зголемена контрола и прописи за неговата употреба. Нашата фабрика во Лугао разви опсег на високонапонски прекинувачи SF6 со стапка на истекување помала од 0,1% годишно, што значително го намалува нивното влијание врз животната средина.

Вакуумски прекинувачисе доминантна технологија за апликации со среден напон (до 40,5 kV). Тие користат вакуум како медиум за прекинување. Кога контактите се делат, лакот е ограничен во вакуумскиот прекинувач. Лакот се гаси при првата струја нула бидејќи вакуумот не обезбедува проводен пат за повторно да се удри лакот. Вакуумските прекинувачи се многу сигурни, бараат многу малку одржување и се еколошки. Сепак, тие не можат да се користат при повисоки напони бидејќи диелектричната сила на вакуумскиот прекинувач е ограничена. Тие се исто така чувствителни на пренапони, како што се оние предизвикани од префрлување неоптоварени трансформатори. За високонапонски апликации, еден вакуумски прекинувач е недоволен и ќе бидат потребни повеќе прекинувачи во серија, со што се зголемува сложеноста и цената.

Еко-ефикасни алтернативисе појавуваат како одговор на еколошките грижи на SF6. Овие технологии користат гасови со многу помал GWP, како што е AirPlus (мешавина од азот и кислород со трага од флуорокетон) или други синтетички гасови. Овие гасови нудат слични перформанси на диелектрик и гаснење на лакот како SF6, но со GWP што е 100 до 2.000 пати помал. Ова е значајна предност за комуналните претпријатија и индустриите кои се обидуваат да го намалат својот јаглероден отпечаток. Сепак, овие алтернативи сè уште не се толку широко прифатени како SF6, и тие може да бараат поголеми куќишта за прекинувачи или различни механички дизајни. Нашата фабрика активно развива високонапонски прекинувач со користење на еко-ефикасни гасови, осигурувајќи дека нашите клиенти имаат остварлив и еколошки одговорен пат напред.

Следната табела дава концизен преглед на клучните размислувања за секоја технологија.

3. Размислувања за животната средина и инсталацијата: Каде ќе работи?

Физичкото опкружување во кое ќе се инсталира високонапонски прекинувач е критичен фактор во неговиот избор. Истиот прекинувач што работи беспрекорно во внатрешна трафостаница контролирана со клима може предвреме да пропадне во крајбрежна средина со прскање со сол или во пустинска средина со екстремна топлина и прашина. Инженерите мора да ги оценат еколошките услови на предложеното место за инсталација и да ги усогласат со соодветниот дизајн на прекинувачот. Клучните фактори на животната средина што треба да се земат предвид се: температурата на околината, влажноста, надморската височина, нивото на загадување, сеизмичката активност и присуството на корозивни агенси. Секој од овие фактори може значително да влијае на доверливоста и долговечноста на Високонапонскиот прекинувач.

Температурае примарна грижа. Работниот механизам, изолациониот гас (во случајот на SF6 или еко-ефикасните алтернативи) и диелектричните својства на изолацијата зависат од температурата. Гасот SF6, на пример, ќе се втечнува на ниски температури (приближно -25°C на 5 бари), што ја намалува неговата способност за изолација и прекинување. За да се реши ова, прекинувачите SF6 инсталирани во ладни клими се опремени со грејачи и системи за следење на густината на гас кои детектираат пад на притисокот на гасот предизвикан од втечнување. Слично на тоа, екстремната топлина може да го забрза стареењето на изолационите материјали и да го зголеми абењето на механичките компоненти. Нашата фабрика нуди Високонапонски прекинувач со широк опсег на опции за работна температура, вклучувајќи пакети за ладно време за инсталации во арктички услови.

Висинае уште еден важен фактор. Како што се зголемува надморската височина, воздушниот притисок се намалува, што ја намалува диелектричната јачина на воздухот. За надворешни инсталации над 1.000 метри, растојанијата на изолацијата мора да се зголемат. За прекинувачите SF6, притисокот на гасот обично се прилагодува за да се компензира намалениот атмосферски притисок.Загадувањеод индустриски области, крајбрежни региони или земјоделски зони може да доведат до акумулација на спроводливи загадувачи на изолаторите, зголемувајќи го ризикот од надворешни блесоци. Ова се решава со специфицирање на изолатори со поголемо растојание на лазање или со примена на премази против контаминација. Нашата фабрика во Лугао обезбедува Високонапонски прекинувач со приспособливи нивоа на изолација за да ги исполни специфичните барања за класата на загадување на местото за инсталација.

Сеизмичка активностмора да се земе предвид во областите подложни на земјотреси. Високонапонскиот прекинувач мора да биде способен да ги издржи динамичките оптоварувања генерирани од сеизмички настан. Ова вклучува дизајнирање на потпорната структура и осигурување дека механичките компоненти на прекинувачот можат да го издржат наметнатото забрзување. Корозивните средини, како оние што се наоѓаат во близина на крајбрежните региони или во хемиските погони, бараат посебно внимание на изборот на материјали. Прицврстувачите од нерѓосувачки челик, облогите отпорни на корозија на куќиштето и внимателното запечатување на сите компоненти се неопходни за да се спречи предвремено откажување. Со внимателно оценување на овие фактори на животната средина, инженерите можат да изберат високонапонски прекинувач кој не само што е електрично погоден, туку и доволно физички робустен за да ги издржи строгостите на неговата работна средина.

4. Економијата на сопственоста: Надвор од куповната цена

Почетната куповна цена на високонапонскиот прекинувач често е највидливиот трошок, но тоа е само дел од вкупните трошоци за сопственост во текот на работниот век на уредот. Сеопфатна економска анализа мора да ја земе предвид не само набавната цена, туку и трошоците за инсталација, тековните трошоци за одржување и оперативни трошоци, како и трошоците за евентуално отстранување или замена. Изборот на прекинувач со повисоки однапред трошоци, но пониски барања за одржување може да биде значително поекономичен на долг рок. Спротивно на тоа, изборот на евтин прекинувач со низок квалитет може да доведе до чести дефекти, високи трошоци за одржување и скапи прекини. Економската одлука мора да се заснова на анализа на трошоците за животниот циклус што го одразува специфичниот оперативен контекст на инсталацијата.

Трошоци за инсталацијаможе значително да се разликува во зависност од видот и дизајнот на Високонапонскиот прекинувач. SF6 прекинувачите бараат специјализирана опрема за ракување со гас и обучен персонал за инсталација, што ги зголемува трошоците. Вакуумските прекинувачи обично се поедноставни за инсталирање.Трошоци за одржувањесе значајна компонента на трошоците за животниот циклус. Прекинувачите на SF6 бараат периодично одржување, вклучувајќи проверки на притисокот на гасот, абење во контакт и механичка работа. Постапките за ракување со гас мора строго да се следат. Спротивно на тоа, вакуумските прекинувачи се запечатени доживотно и бараат многу малку одржување. Зачестеноста на одржувањето и цената на резервните делови мора да се вклучат во економската анализа.

Оперативни трошоцивклучуваат загуби на енергија во главните контакти на прекинувачот, кои се типично мали, но не занемарливи.Трошоци за застојсе можеби најзначајната променлива. Во многу индустрии, еден час застој може да чини десетици илјади долари во изгубеното производство. Посигурен високонапонски прекинувач, со помала веројатност за дефект, може да обезбеди значителна економска корист со намалување на ризикот од скапи прекини. За да им помогнеме на клиентите со оваа анализа, нашата фабрика во Lugao Power Co., Ltd. нуди услуга за проценка на трошоците за животниот циклус, која обезбедува детална споредба на вкупните трошоци за сопственост за различни опции за прекинувачи.

5. Иднина заштита: Како ќе го одржувате и надгледувате прекинувачот?

Изборот на високонапонски прекинувач не е одлука што завршува кога уредот е вклучен. Долгорочните перформанси и доверливоста на прекинувачот зависат од добро испланирана стратегија за одржување и следење. Барањата за одржување се разликуваат во зависност од технологијата, но проактивен пристап е од суштинско значење за да се обезбеди со децении доверлива услуга. Трендот во индустријата се движи кон одржување засновано на услови, кое користи континуирано следење на клучните параметри на Високонапонскиот прекинувач за да предвиди кога е потребно одржување, наместо да се потпира на фиксен распоред. Овој пристап ја максимизира достапноста на прекинувачот и го минимизира ризикот од неочекувани дефекти.

Клучните параметри што треба да се следат вклучуваат: тајмингот на работниот механизам, патувањето и отпорот на контактот, густината и притисокот на гасот SF6, температурата на критичните компоненти и здравјето на електричното коло. Современиот високонапонски прекинувач може да биде опремен со сензори кои континуирано ги следат овие параметри и ги известуваат до централниот контролен систем. Ова им овозможува на тимовите за одржување да ги идентификуваат проблемите рано, пред тие да станат сериозни. Производите на нашите фабрички прекинувачи со висок напон се компатибилни со низа системи за следење на состојбата, овозможувајќи им на нашите клиенти да имплементираат стратегија за одржување базирана на услови. Ние, исто така, обезбедуваме сеопфатна обука за персоналот за одржување за проверка, тестирање и поправка на нашата опрема.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Како да го одредам точниот капацитет за прекин на краток спој за мојата апликација?

Одговор: Капацитетот на прекин на краток спој мора да биде еднаков или поголем од максималната пресметана струја на дефект на местото на инсталација на прекинувачот. Ова е определено со детална студија за електроенергетскиот систем која ги зема предвид изворите на струја на дефект (генератори, мрежа), импедансата на трансформаторите, далноводите и каблите и системската конфигурација. Студијата ќе произведе вредност за симетричната струја на куса врска (kA) и односот X/R, што ја одредува асиметричната струја. Номиналната струја на прекин на краток спој на прекинувачот, што е симетрична вредност, мора да биде поголема од пресметаната симетрична струја, а прекинувачот исто така мора да биде способен да ја прекинува асиметричната струја. Нашиот инженерски тим во Lugao Power Co., Ltd. може да помогне со оваа пресметка.

Прашање 2: Која е разликата помеѓу мртов резервоар и прекинувач со жив резервоар?

Одговор: Во мртов резервоар Високонапонски прекинувач, прекинувачот е сместен во заземјено метално куќиште. Ова обезбедува јасна безбедносна предност, бидејќи високиот напон е затворен, а куќиштето е на потенцијал за заземјување. Тие обично се полесни за одржување и нудат поголема флексибилност на дизајнот за дополнителна опрема како што се КТ. Во прекинувачот на резервоарот во живо, прекинувачот се наоѓа на висок напон, а резервоарот не е заземјен. Прекинувачите на резервоари во живо се полесни и имаат помали диелектрични загуби, што ги прави поефикасни за некои апликации. Изборот зависи од специфичниот дизајн на трафостаницата и инженерската филозофија на претпријатието.

Прашање 3: Како да изберам помеѓу прекинувач SF6 и еко-ефикасна алтернатива?

Одговор: Изборот зависи од барањата на апликацијата и еколошките приоритети на операторот. Прекинувачите SF6 имаат докажано искуство за висока доверливост и одлична способност за прекинување, и тие се достапни за сите напонски нивоа. Еко-ефикасните алтернативи, како што е AirPlus, нудат значително помал GWP, што ги прави привлечни за организациите посветени на одржливост. Сепак, овие алтернативи може да имаат повисока почетна цена и можеби не се достапни за сите напонски нивоа. Нашата фабрика во Lugao Power Co., Ltd. нуди и SF6 и еко-ефикасни опции, овозможувајќи им на нашите клиенти да направат избор што ги балансира перформансите, трошоците и одговорноста за животната средина.

Прашање 4: Кое е значењето на минливиот напон за враќање (TRV) при изборот на прекинувачот?

Одговор: TRV е напонот што се појавува на контактите на Високонапонскиот прекинувач веднаш по прекинувањето на лакот. TRV може да биде сложен, со висока стапка на пораст и врвна вредност, и зависи од индуктивноста и капацитетот на системот. Високонапонскиот прекинувач мора да биде способен да го издржи TRV без ограничување. Ова е критичен фактор за одредување на способноста за прекин, особено за прекинувачите лоцирани во близина на трансформатори или реактори. Инженерскиот тим на нашата фабрика може да помогне да се проценат барањата за TRV за вашата специфична апликација и да се избере прекинувач со соодветна означена способност за TRV.

Прашање 5: Колку често треба да се одржува високонапонскиот прекинувач?

Одговор: Фреквенцијата на одржување зависи од типот на прекинувачот и условите за работа. Прекинувачите SF6 обично бараат проверка и одржување во интервали од 5-10 години, во зависност од препораките на производителот и бројот на операции. Одржувањето вклучува проверка на густината на гасот, абењето на контактот и механизмот за работа. Со интеграцијата на системите за следење на состојбата, можеме да преминеме кон пристап за одржување базиран на услови, каде што одржувањето се врши само кога податоците од мониторингот укажуваат на потреба.

Заклучок: Да се ​​направи вистинскиот избор за сигурна иднина

Изборот на вистинскиот високонапонски прекинувач е критична инженерска одлука која влијае на безбедноста, доверливоста и економските перформанси на електроенергетскиот систем со децении. Со внимателно разгледување на електричните оценки, технолошките опции, факторите на животната средина, трошоците за животниот циклус и стратегиите за одржување, инженерите можат да направат информирани избори кои обезбедуваат долгорочен интегритет на нивната мрежа. Одлуката бара длабоко разбирање на барањата на апликацијата и темелна проценка на достапните опции. Во Lugao Power Co., Ltd., ние сме посветени да ги поддржуваме нашите клиенти во текот на процесот на селекција, обезбедувајќи стручни насоки, сигурни производи и сеопфатна поддршка по продажбата.
