Како високонапонските прекинувачи ја балансираат доверливоста, ефикасноста и безбедноста во електроенергетските системи?

Во рамките на огромната, потпевнувачка мрежа на модерна електрична мрежа, беснее тивка битка. Од една страна, побарувачката за сигурна, непрекината енергија тече низ стотици километри далноводи и трансформатори. Од друга страна, секогаш присутната закана од дефекти - удари од гром, паднати дрвја, дефекти на опремата - што може да испратат деструктивни струи кои се движат низ системот. Чуварите на оваа деликатна рамнотежа сеВисоконапонски прекинувач. Овие не се само прекинувачи; тие се софистицирани електромеханички системи кои мора да извршат парадоксално едноставна, но неизмерно сложена задача: да ја носат нормалната струја на оптоварување без загуба со години, но во рок од милисекунди, да ја прекинат огромната струја на дефектот. Ова е суштината на инженерскиот предизвик: како Високонапонскиот прекинувач ги балансира трите критични столба на работата на електроенергетскиот систем - доверливост, ефикасност и безбедност - честопати влечејќи во спротивставени насоки?

Одговорот лежи во комбинација на напредни физички принципи, внимателен инженерски дизајн и интелигентна системска интеграција. Доверливоста се постигнува преку употреба на робусни материјали, повеќекратни безбедносни маргини и предвидлива дијагностика. Ефикасноста е оптимизирана преку контакти со низок отпор, минимална работна енергија и долги интервали за одржување. Безбедноста е обезбедена преку употреба на инертни медиуми за гаснење на лакот, робусни спојки и можности за далечинско управување. Високонапонскиот прекинувач мора да служи како совршен проводник во нормални услови и совршен изолатор во услови на дефект - двојност што се постигнува со прецизна контрола на лакот. Балансот не е статична точка, туку динамична цел која се развива, бидејќи технологијата напредува и барањата на мрежата се менуваат. Оваа статија ќе ги сецира основните компоненти на оваа рамнотежа, истражувајќи ги физичките, механичките и контролните стратегии кои овозможуваат модерниот висок напонски прекинувач да се издигне низ сите три столба. Исто така, ќе споделиме технички спецификации и оперативни сознанија кои го информираат дизајнот и изборот на овие критични компоненти.

Содржина

• 1. Физика на прекин: Како се гаси лакот?
• 2. Столб за доверливост: Што го прави прекинувачот сигурен со децении?
• 3. Столб за ефикасност: Како може прекинувачот да ги минимизира загубите?
• 4. Столб за безбедност: Како се постигнува заштита на персоналот и системот?
• 5. Акт за балансирање: Како овие три столба се судруваат и соработуваат?
• Најчесто поставувани прашања (ЧПП)
• Заклучок: Иднината на дизајнот на прекинувачите

1. Физика на прекин: Како се гаси лакот?

За да разбереме како високонапонскиот прекинувач ги балансира своите основни цели, прво мора да ја разбереме основната физика на изумирањето на лакот. Кога контактите на прекинувачот се делат под оптоварување, преку јазот се формира електричен лак. Овој лак е плазма со висока температура, спроводлива струја и, ако не се провери, ќе продолжи да ја носи струјата на дефект на неодредено време. Задачата на прекинувачот е да го присили тој лак да изгасне на следната природна струја нула. Предизвикот е што лакот создава јонизирана патека која може брзо да се запали додека напонот се зголемува по струјата нула. Клучот за успешно прекинување е да се дејонизира јазот и да се врати неговата диелектрична сила побрзо отколку што се создава минливиот напон за обновување (TRV).

Примарниот механизам за гаснење на лакот кај современиот високонапонски прекинувач е употребата на медиум за гаснење на лакот. Ова може да биде гас, вакуум или масло од сулфур хексафлуорид (SF6), секој со свој сет на физички својства. SF6 е електронегативен, што значи дека неговите молекули лесно зафаќаат слободни електрони, спречувајќи формирање на лак канал. Ова го прави исклучително ефикасен и при високи напони и при високи струи. Дизајнот на прекинувачот го користи овој принцип: подвижен контакт, поврзан со пуфер цилиндар, го компресира гасот SF6 за време на отворот. Овој гас под притисок потоа се насочува преку млазницата во областа на лакот, бришејќи ги јонизираните честички и ладејќи ја плазмата. Ова е физичкиот принцип што му овозможува на високонапонскиот прекинувач да прекине огромни струи на дефекти за само 30-50 милисекунди.

Врската помеѓу овие дизајнерски карактеристики и целокупната рамнотежа на прекинувачот е интимна. Изборот на медиумот што го прекинува го диктира влијанието врз животната средина, барањата за одржување и физичката големина на опремата. SF6, иако е исклучително ефикасен, има висок потенцијал за глобално затоплување (GWP), што доведува до растечки притисок за алтернативи. Вакуумските прекинувачи, иако нудат одлични перформанси при средни напони, бараат повеќекратни прекинувачи во серија за апликации со висок напон. Затоа, изборот на медиумот што го прекинува е клучен елемент во чинот на балансирање, бидејќи директно влијае на оперативната доверливост, трошоците и еколошката одржливост на прекинувачот.

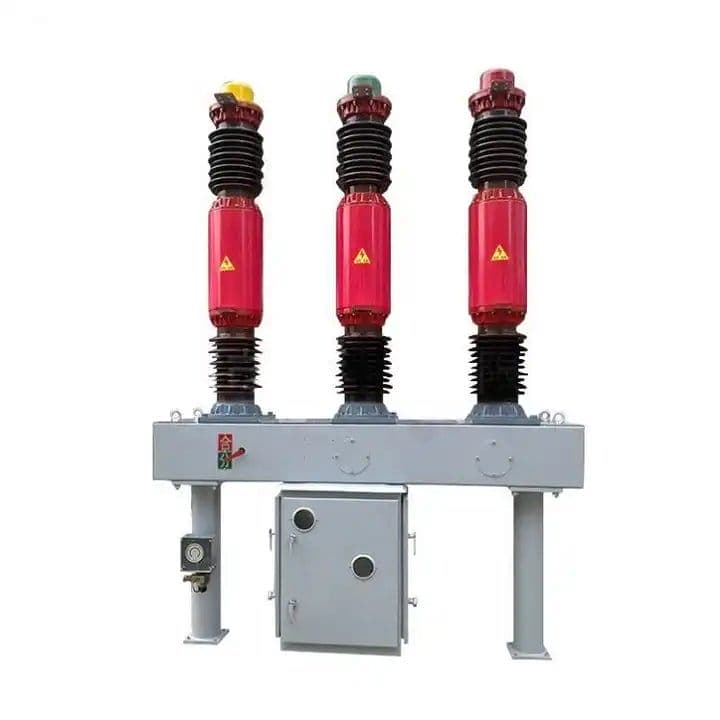

Нашата фабрика во Лугао има развиено палета на високонапонски прекинувачи кои го оптимизираат процесот на гаснење на лакот за различни потреби за апликации. За апликации на ниво на пренос (≥72,5 kV), нудиме прекинувачи SF6 со напредна технологија на пуфер и самоексплозија, комбинирајќи висок капацитет за прекин на краток спој со мала работна енергија. Механизмот на самоексплозија ја користи самата енергија на лакот за да помогне во компресија на гасот, намалувајќи ја механичката енергија потребна од механизмот за работа, зголемувајќи ја севкупната ефикасност. Следната табела ги илустрира типичните перформанси на прекин на нашите модели на високонапонски прекинувачи.

2. Столб за доверливост: Што го прави прекинувачот сигурен со децении?

Во електроенергетската индустрија, доверливоста е често највисок приоритет. Високонапонскиот прекинувач е стратешко средство, а неговото откажување може да има катастрофални последици. Сигурноста не се постигнува со една карактеристика; тоа е резултат на намерна дизајнерска филозофија која опфаќа избор на материјал, механички дизајн, отпорност на околината и предвидлива дијагностика. Современиот високонапонски прекинувач мора да биде способен да лежи во мирување со месеци, дури и со години, а потоа, кога е потребно, да почне да дејствува со апсолутна сигурност. Постигнувањето на ова ниво на сигурност е триумф на инженерството.

Основата на доверливоста лежи во изборот на материјалот. За патеката за носење струја, системот за контакт е особено критичен. Површините за контакт обично се позлатени со сребро или легура на сребро-волфрам, избрани поради нивната висока спроводливост и отпорност на контактно заварување. Контактниот притисок е внимателно контролиран за да се одржи низок отпор без да се предизвикува прекумерно абење за време на долгата затворена положба. Употребените лубриканти се специјално формулирани за долг животен век на механичкиот механизам. Мастите се избираат поради нивната способност да ги задржат своите својства во широк температурен опсег, обезбедувајќи доследна работа во текот на животниот век на прекинувачот. Овие не се компоненти кои не се на полица; тие се конструирани специјално за опкружување со барања за високонапонски прекинувач.

Механичкиот дизајн на механизмот за работа е подеднакво клучен. Механизмот мора да биде способен да ја придвижува масата на склопот на подвижниот контакт со доволна брзина за да го постигне потребното време на прекин, постојано и сигурно во текот на илјадници операции. Ова се постигнува преку комбинација на пружински, хидраулични или пневматски системи за складирање на енергија. Пружините механизми, иако се поедноставни во дизајнот, мора да имаат пружини што можат да ја задржат својата сила со децении. Ова е причината зошто пружините често се однапред натоварени во фабриката, а механизмот е дизајниран да го минимизира бројот на подвижни делови, намалувајќи го потенцијалот за механичко абење и дефект.

Еколошката отпорност е уште еден клучен елемент на доверливоста. Високонапонските прекинувачи често се инсталираат на отворено, каде што се изложени на дожд, снег, мраз, прскање со сол и екстремни температури. Гасот SF6 во внатрешноста на прекинувачот обезбедува чиста, контролирана средина за контактите, но надворешната структура мора да биде заштитена. Ова се постигнува преку внимателен дизајн на куќиштето, заптивките и употребата на висококвалитетни материјали отпорни на корозија. Користениот изолатор е критичен; керамичките или полимерните изолатори мора да го издржат напонскиот стрес и загадувањето на животната средина. Нашата фабрика воLugao Power Co., Ltd.користи само висококвалитетни материјали, а нашите прекинувачи се тестирани да издржат екстремни услови, обезбедувајќи долгорочна сигурност.

Современите прекинувачи се повеќе се опремени со системи за следење на состојбата. Овие системи го следат работниот механизам, притисокот на гасот, патувањето на контактот и електричното коло. Оваа информација се користи за да се предвидат неуспеси, што овозможува одржувањето да се закаже пред да се појави проблем. Интеграцијата на сензорите, како што се сензорите за струја и напон со оптички влакна, обезбедува податоци во реално време за здравјето на прекинувачот, преместувајќи го одржувањето од пристап заснован на време во пристап заснован на услови. Ова е иднината на доверливоста: не само да се обезбеди дека Високонапонскиот прекинувач работи кога е потребно, туку да се знае дека ќе работи, со постојано зголемување на степенот на сигурност. Со комбинирање на овие пристапи, современиот висок напонски прекинувач постигнува нивоа на доверливост што беа незамисливи пред една генерација.

3. Столб за ефикасност: Како може прекинувачот да ги минимизира загубите?

Ефикасноста, во контекст на прекинувачот со висок напон, не е за претворање на енергијата од една форма во друга. Станува збор за минимизирање на загубите во нормална состојба на носење струја и намалување на енергијата потребна за работа. Прекинувачот се наоѓа на патеката на протокот на струја во 99,9% од времето, а секој отпор на оваа патека придонесува за загуба на топлина (загуби I²R) и намалување на ефикасноста на системот. Затоа, дизајнот на контактите и моменталната патека е од клучно значење. Контактниот притисок мора да биде доволен за да се минимизира отпорот на контакт, но сепак доволно низок за да се избегне прекумерно абење. Изборот на материјалот е клучна променлива; Сребрените контакти, на пример, обезбедуваат патека со исклучително низок отпор. Покрај тоа, дизајнот на контактот е оптимизиран за да се избегнат жариштата или локализираното загревање.

Работната енергија е уште еден фактор на ефикасност. Автоматскиот прекинувач мора да може брзо да ги отвора и затвора своите контакти. Енергијата потребна за оваа операција се црпи од складиран извор на енергија, како што е наполнета пружина или хидрауличен акумулатор. Минимизирањето на потребната енергија ја намалува големината и цената на механизмот, го намалува стресот на компонентите и придонесува за севкупната ефикасност на системот. Дизајнот за самоексплозија, каде што енергијата на лакот помага во компресија на гасот за гаснење, е одличен пример за овој принцип. Со користење на сопствената енергија на лакот за помош во процесот на прекин, механичката енергија потребна од механизмот за работа се намалува, со што се подобрува целокупната ефикасност на уредот.

Друг важен аспект на ефикасноста е стапката на истекување на гасот SF6. SF6 е скап изолационен гас, а исто така е и моќен стакленички гас. Секое истекување претставува и финансиски трошоци и влијание врз животната средина. Модерните високонапонски прекинувачи се дизајнирани со екстремно ниски стапки на истекување. Висококвалитетните заптивки и прецизните стандарди за производство обезбедуваат гасот да биде содржан во прекинувачот за целиот негов работен век. Технологијата на запечатување, во комбинација со напредно следење на густината на гасот, гарантира дека прекинувачот работи со своите оптимални перформанси без истекување на околината.

Ефикасноста на високонапонскиот прекинувач се протега надвор од неговата сопствена работа до поширокиот електроенергетски систем. Со обезбедување брз и сигурен прекин на дефектот, прекинувачот го минимизира ризикот од оштетување на опремата и прекин на електричната енергија, што може да има огромни економски трошоци. Автоматскиот прекинувач е клучна компонента во модерен, ефикасен електроенергетски систем. Нашите високонапонски прекинувачи се дизајнирани не само за извонредност во нивната сопствена функција, туку и за да придонесат за севкупната ефикасност на мрежата. Табелата подолу ги прикажува клучните карактеристики за подобрување на ефикасноста на нашите модели на прекинувачи.

4. Столб за безбедност: Како се постигнува заштита на персоналот и системот?

Безбедноста, во контекст на прекинувачот со висок напон, е концепт од повеќе аспекти. Тоа ја опфаќа заштитата на самиот електроенергетски систем, заштитувајќи ја физичката инфраструктура од термички и механички оштетувања при услови на дефект. Тоа вклучува и заштита на оперативниот персонал, заштитувајќи го од ризиците од високонапонската и високо-енергетската електрична опрема. Неуспехот во безбедноста може да биде катастрофален, што го прави примарен двигател на дизајнот. Безбедноста не е дополнителна функција; тоа е основен принцип интегриран во работата на прекинувачот.

Безбедноста започнува со самиот прекинувач. Изборот на изолационен медиум, како што е SF6, инхерентно обезбедува безбедносни предности. Гасот е инертен и незапалив, отстранувајќи ги ризиците од пожар и експлозија поврзани со прекинувачите на маслените кола. Херметички затворениот прекинувач ги штити и внатрешните контакти од околината, осигурувајќи дека заштитната функција на прекинувачот не е загрозена од надворешна контаминација. Куќиштето е дизајнирано да го издржи внатрешниот притисок од лакот, кој содржи потенцијален дефект и го штити персоналот од ефектите на дефектот.

Покрај вродената безбедност на прекинувачот, модерниот високонапонски прекинувач вклучува широк спектар на безбедносни спојки и заштитни карактеристики. Работниот механизам е дизајниран со механички заклучувања кои спречуваат неправилно работење. На пример, операцијата за затворање е механички блокирана ако е дадена командата за отворање, спречувајќи го прекинувачот да се затвори поради дефект. Електричното контролно коло е слично заштитено со затворачи за да се спречат повеќекратни операции што може да го оштетат механизмот. Прекинувачите за заземјување често се интегрирани, обезбедувајќи видлив и проверлив пат до земјата за потребите на одржување. Овие брави се од суштинско значење за обезбедување на безбедноста на персоналот и доверливоста на електроенергетскиот систем.

Друг критичен аспект на безбедноста е ограничувањето на струјата на дефектот. Високонапонскиот прекинувач е примарен уред за прекинување на струите на дефектот, а неговата способност да го стори тоа брзо го минимизира времетраењето на дефектот. Ова го намалува термичкиот и механичкиот стрес на компонентите на системот, заштитувајќи ги трансформаторите, каблите и генераторите од оштетување. Со брзо отстранување на дефектот, прекинувачот исто така го намалува ризикот од секундарни дефекти, како што е блиц на лак или експлозија, што може да го загрози персоналот. Покрај самиот прекинувач, неопходни се соодветни безбедносни процедури и обука за заштита на персоналот. Прекинувачот е дизајниран со можност за далечинско работење, овозможувајќи му на операторот безбедно да се наоѓа подалеку од опремата за време на работата на префрлување.

Рамнотежата помеѓу безбедноста и другите столбови е клучна. Прекинувачот кој е дизајниран со екстремни безбедносни маржи може да биде поголем, потежок и поскап. Сепак, безбедноста што ја обезбедува опремата е фактор што не може да се преговара. Табелата подолу ги прикажува клучните безбедносни карактеристики интегрирани во нашиот високонапонски прекинувач.

5. Акт за балансирање: Како овие три столба се судруваат и соработуваат?

Досега ја испитувавме доверливоста, ефикасноста и безбедноста како три различни столба. Сепак, вистинскиот предизвик на дизајнот на прекинувачите со висок напон лежи во меѓусебната соработка помеѓу нив. Овие три цели често се во конфликт. На пример, дизајнот што ја максимизира доверливоста може да вклучи дополнителен вишок, што ќе доведе до зголемена тежина и цена и потенцијално намалување на ефикасноста. Дизајнот што ја максимизира ефикасноста може да користи полесни материјали, но овие материјали можеби нема да ја обезбедат истата долгорочна доверливост како потешките, поцврсти алтернативи. Уметноста на инженерот за прекинувачи е да ја пронајде оптималната рамнотежна точка.

Размислете за случајот со дизајн на контакт. За да се постигне висока доверливост, контактите мора да бидат дизајнирани да ги издржат електричните и топлинските напрегања на струјата на дефектот. Ова може да бара поголема површина за контакт или поцврст материјал, што може да ја зголеми отпорноста на контактот и да ја намали ефикасноста. Спротивно на тоа, за да се постигне висока ефикасност, отпорот на контакт мора да се минимизира, но тоа може да доведе до дизајн кој е поподложен на контактно заварување или ерозија. Инженерот мора да се движи кон овие спротивставени барања, избирајќи материјали и дизајни кои нудат најдобар компромис. Слично на тоа, механизмот за работа мора да биде дизајниран да биде многу сигурен, но неговата потрошувачка на енергија е фактор за севкупната ефикасност на прекинувачот.

Соработуваат и овие три столба. Автоматскиот прекинувач кој е многу сигурен е исто така побезбеден. Ако прекинувачот е несигурен, може да не го прекине дефектот, што ќе доведе до катастрофален дефект што може да ги загрози и системот и персоналот. Слично на тоа, прекинувачот кој е ефикасен е исто така посигурен, бидејќи работи на пониски температури и им става помал стрес на неговите компоненти. Употребата на технологија за самоексплозија е совршен пример за оваа соработка: ја подобрува ефикасноста со намалување на работната енергија, но исто така ја зголемува доверливоста со намалување на механичкото оптоварување на механизмот. Интеграцијата на системите за следење на состојбата е моќна алатка за подобрување на сите три столба истовремено. Со следење на здравјето на прекинувачот, системот може да предвиди и спречи дефекти, зголемувајќи ја доверливоста. Со идентификување на неефикасни режими на работа, системот може да се оптимизира, подобрувајќи ја ефикасноста. И со обезбедување на рано предупредување за потенцијални проблеми, системот може да се користи за подобрување на безбедноста.

Балансот е динамичен. Како што напредува технологијата, дефиницијата за оптимална рамнотежа се менува. Воведувањето на нови материјали, нови сензори и нови контролни алгоритми континуирано ги поместува границите на она што е можно. Иднината на прекинувачот со висок напон е една од уште поголема интеграција, каде што прекинувачот станува паметен, комуникациски јазол во дигиталната мрежа. Тоа ќе биде систем кој не е само доверлив, ефикасен и безбеден, туку систем кој активно управува со сопственото здравје, ги предвидува сопствените потреби и ги оптимизира сопствените перформанси. Ова е иднината на која нашата фабрика во Лугао е посветена на создавање.

Следната табела илустрира како изборот на дизајн во високонапонскиот прекинувач може да влијае на трите столба, демонстрирајќи ги вродените компромиси.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Кој е типичниот животен век на високонапонскиот прекинувач и кои фактори влијаат на неговата долговечност?

Одговор: Висококвалитетниот високонапонски прекинувач, како што се оние произведени од Lugao Power Co., Ltd., вообичаено има дизајнерски животен век од 30 до 40 години. Вистинскиот животен век зависи од неколку фактори: бројот на прекини на струјата на дефект (што ги деградира контактите на лакот), зачестеноста на механичките операции (што влијае на механизмот), околината на околината (корозија, температура) и квалитетот на одржување. Добро одржуваниот прекинувач SF6, со ограничен број операции со дефекти, лесно може да го надмине неговиот животен век на дизајнот. Нашите прекинувачи се дизајнирани со заменливи лачни контакти за да овозможат исплатливо продолжување на животниот век. Редовното следење и одржување на состојбата се клучни за максимизирање на работниот век.

Прашање 2: Како високонапонскиот прекинувач се справува со дефект на директна струја (DC), кој нема природен премин на нула?

Одговор: Високонапонските прекинувачи се првенствено дизајнирани за системи со наизменична струја, каде струјата природно ја преминува нулата двапати по циклус. DC системите ја немаат оваа природна нула, што го прави прекинот многу потежок. За дефекти на еднонасочна струја, прекинувачот мора да присили нулта струја. Ова обично се постигнува во високонапонски DC (HVDC) системи со користење на наменски HVDC прекинувач, кој користи различен механизам за прекин, како што е хибриден пристап кој користи електроника за напојување за да ја принуди струјата на нула, во комбинација со механички прекинувач за изолирање на дефектот. Нашата фабрика произведува специјализирани високонапонски прекинувачи за HVDC апликации, кои ги вклучуваат овие напредни технологии.

Прашање 3: Која е разликата помеѓу конфигурацијата на прекинувачот на мртов резервоар и жив резервоар?

Одговор: Во прекинувачот на мртов резервоар, прекинувачот е сместен во заземјено метално куќиште. Ова обезбедува јасна безбедносна предност, бидејќи високиот напон е затворен, а куќиштето е на потенцијал за заземјување. Во прекинувачот на резервоарот во живо, прекинувачот се наоѓа на висок напон, а резервоарот не е заземјен. Прекинувачите на мртви резервоари обично се полесни за одржување и нудат поголема флексибилност на дизајнот, но тие се потешки и поскапи. Прекинувачите на резервоари во живо се полесни и имаат помали диелектрични загуби, што ги прави поефикасни за некои апликации. Двата дизајни се произведени од нашата фабрика во Lugao Power Co., Ltd., обезбедувајќи им на нашите клиенти избор врз основа на нивните специфични барања.

Прашање 4: Кои се потенцијалните еколошки проблеми со прекинувачите SF6 и како се решаваат?

Одговор: SF6 има висок потенцијал за глобално затоплување (GWP), што го прави моќен стакленички гас. Индустријата активно работи на намалување на емисиите на SF6 преку подобрено запечатување, построги процедури за ракување со гас и развој на алтернативни гасови. Нашата фабрика во Lugao Power Co., Ltd. има имплементирано програма за минимизирање на истекувањето на SF6, со стапки помали од 0,1% годишно. Дополнително, ние активно развиваме високонапонски прекинувач со користење на еколошки ефикасни алтернативи, како што е AirPlus (мешавина од гасови со значително намален GWP), за да им обезбедиме на нашите клиенти поодржливо решение. Транзицијата кон овие алтернативи е клучен приоритет за нашите напори за истражување и развој.

Прашање 5: Како да го пресметам потребниот капацитет за прекин на краток спој за прекинувач во мојата трафостаница?

Одговор: Потребниот капацитет за прекин на краток спој се одредува со максималната струја на дефект што може да тече на местото на инсталација на прекинувачот. Ова бара детална студија за електроенергетскиот систем која ќе ги земе предвид изворната импеданса, импедансата на трансформаторот и мрежната конфигурација. Студијата ќе ја пресмета симетричната струја на куса врска (kA) и односот X/R, што ја одредува DC компонентата на струјата на дефектот. Номиналната струја на прекин на краток спој на прекинувачот мора да биде поголема од оваа пресметана струја и мора да биде способна да ја прекине целосната асиметрична струја на дефект. Инженерскиот тим на нашата фабрика може да помогне со оваа пресметка и да обезбеди стручни совети за соодветниот Високонапонски прекинувач за вашата апликација.

Заклучок: Иднината на дизајнот на прекинувачите

Високонапонскиот прекинувач е ремек-дело на инженерството кое мора постојано да ги балансира конкурентните барања за доверливост, ефикасност и безбедност. Оваа рамнотежа се постигнува преку внимателен избор на материјали, механички дизајн и системска интеграција. Како што електроенергетските системи се развиваат кон поголема сложеност, со повеќе обновливи извори на енергија, дистрибуирано производство и DC интерконекции, барањата за прекинувачот само ќе се зголемуваат. Иднината на Високонапонскиот прекинувач лежи во интеграцијата на паметните технологии, овозможувајќи одржување засновано на услови, оптимизација на перформансите во реално време и беспрекорна интеграција во дигиталната мрежа. Скромниот прекинувач што ја штити мрежата станува софистициран, интелигентен јазол.

Lugao Power Co., Ltd. е посветен на водење на оваа еволуција. Нашата посветеност на истражување и развој гарантира дека нашиот високонапонски прекинувач е во првите редови на технологијата, нудејќи им на нашите клиенти најдобар баланс на перформанси, доверливост и одржливост. Ве покануваме да ја истражите нашата палета на производи и да го контактирате нашиот инженерски тим за да разговарате за вашите специфични барања за електроенергетскиот систем. Без разлика дали планирате нова трафостаница, надградувате постоечка или сакате да ја подобрите ефикасноста на вашата мрежа, нашиот стручен тим е подготвен да ви помогне.Контактирајте со Lugao Power Co., Ltd. денесза да дознаете повеќе за нашата сеопфатна палета на решенија за прекинувачи со висок напон.
