Зошто висконапонските прекинувачи се неопходни за заштита на трансформаторот?

Замислете енергетски трансформатор - масивен, тивок чувар во срцето на електрична трафостаница - ненадејно погоден од удар на гром или катастрофален краток спој. За дел од секундата, внатрешната изолација на трансформаторот може да пропадне, намотката може да се прегрее, а експлозијата што ќе настане може да ја оштети целата трафостаница, потопувајќи илјадници домови и деловни објекти во темнина. Единственото нешто што стои помеѓу ова сценарио и нормалното, доверливо работење е уред кој често го земаме здраво за готово:Високонапонски прекинувач. Овој уред не е само прекинувач; тоа е заштитно реле со голема брзина и верност што мора да открие дефект, да донесе одлука и да ја прекине струјата што може да биде десетици илјади ампери - сето тоа во временски прозорец мерено во милисекунди. Без него, трансформаторот, еден од најскапите и најкритичните средства во електричната мрежа, ќе остане ранлив на самите сили што беше дизајниран да ги искористи.

Суштинската улога на Високонапонскиот прекинувач во заштитата на трансформаторот не е прашање на погодност; тоа е прашање на опстанок за гридот. Трансформаторот е сложено, деликатно парче опрема. Нејзиното јадро е лавиринт од бакарни намотки и изолација што работи на високи температури и под огромен електричен стрес. Струјата на дефект, ако се дозволи да опстојува, генерира топлина што може да го стопи бакарот и да го испари маслото, создавајќи силен лак што може да го уништи трансформаторот. Високонапонскиот прекинувач делува како врвен чувар. Тоа е единствениот уред кој може брзо и решително да го изолира трансформаторот од дефект, спречувајќи локализиран проблем да премине во системски дефект. Оваа статија ќе ги открие техничките, економските и оперативните причини зошто оваа суштинска компонента е толку незаменлива. Исто така, ќе истражиме како нашите решенија за прекинувачи на висок напон во Lugao Power Co., Ltd. се конструирани да обезбедат брзина, доверливост и прецизност потребни за заштита на овие критични средства.

Содржина

• 1. Што е високонапонски прекинувач и како ги штити трансформаторите?
• 2. Зошто трансформаторите се ранливи на дефекти без соодветна заштита?
• 3. Како се споредуваат различните типови на високонапонски прекинувачи за заштита на трансформаторите?
• 4. Кои технички параметри го дефинираат прекинувачот со високи перформанси?
• 5. Како модерната контрола и мониторинг ја подобруваат ефективноста на прекинувачите?
• Најчесто поставувани прашања (ЧПП)
• Заклучок

Што е високонапонски прекинувач и како ги штити трансформаторите?

Прекинувачот со висок напон е специјализиран прекинувачки уред дизајниран да ги прекинува струите на дефектот - масивните, неконтролирани бранови на електрична енергија што се случуваат за време на краток спој - и да изолира дел од електричната мрежа, како што е трансформаторот, од остатокот од системот. Тоа не е едноставен прекинувач за вклучување/исклучување. Тоа е прекинувач со високи влогови и со голема брзина кој мора да ја извршува својата функција со исклучителна прецизност. Трансформаторот, кој е основната предност што ја заштитуваме, е уред што го зголемува напонот или намалува. Додека работи нормално, Високонапонскиот прекинувач останува во затворена положба, дозволувајќи да тече струја. Меѓутоа, во моментот кога ќе се открие дефект - обично со реле што ги следи тековните, напонските или диференцијалните сигнали - прекинувачот мора да се отвори, гаснејќи го лакот што се формира помеѓу неговите контакти додека се одвојуваат. Критична задача е да се отстрани дефектот пред да може да предизвика термичко или механичко оштетување на трансформаторот. За голем енергетски трансформатор, ова време на расчистување е често помалку од 100 милисекунди. За да го ставиме ова во перспектива, трепкањето на човечкото око трае околу 300 до 400 милисекунди. Високонапонскиот прекинувач мора да дејствува побрзо од трепнувањето на окото за да заштити машина што може да тежи стотици тони.

Физиката на овој прекин е местото каде што инженерскиот предизвик станува очигледен. Кога се отвора прекинувачот, се формира лак помеѓу контактите за одвојување. Овој лак во суштина е плазма - високо спроводлив канал на јонизиран гас кој, оставен неконтролиран, ќе продолжи да спроведува струја на неодредено време. За да го изгаси овој лак, прекинувачот мора за дел од секундата да ја излади и дејонизира патеката на лакот. Различни дизајни на прекинувачите користат различни техники. Прекинувачот SF6 (сулфур хексафлуорид) користи проток на компримиран гас SF6 за да го лади лакот и да ги измие јонизираните честички, потпирајќи се на исклучителните изолациски својства на SF6 за потоа да го издржи напонот на системот. Вакуумскиот прекинувач се потпира на високата диелектрична јачина на вакуумот за да го угаси лакот. Прекинувачот на масла од висока класа, иако постара технологија, го користи гасот генериран од испарувањето на маслото за ладење и гаснење на лакот. Сите овие методи мора да го постигнат истиот резултат: нулта струја на следната природна струја нула на брановиот облик на наизменична струја, а потоа брзо враќање на диелектричната јачина за да се спречи повторен удар. Во Лугао, нашите решенија за прекинувачи со висок напон се изградени на длабоко разбирање на оваа физика за гаснење на лакот, обезбедувајќи дека нашите прекинувачи не се само сигурни, туку и предвидливи во нивните перформанси.

За вистински да ја сфатите улогата на заштитата на трансформаторот, корисно е да размислите што прави трансформаторот. Тоа е индуктивен уред. Ја складира енергијата во своето магнетно поле. Кога ќе се појави дефект на секундарната страна на трансформаторот, енергијата од примарната страна одеднаш се фрла во дефектот. Трансформаторот гледа огромна струја, со која не може да се справи. Ова е моментот кога стапува во игра Високонапонскиот прекинувач. Обично се поставува на примарната страна, високонапонската страна, на трансформаторот. Неговата задача е да го исклучи трансформаторот од изворот на струја нагоре, така што дефектот ефективно се напојува само од инерцијата на генераторот. Со изолирање на трансформаторот од високонапонската шина, прекинувачот спречува струјата на дефект да ескалира до точката каде што трансформаторот би се оштетил. Трансформатор без правилно функционален високонапонски прекинувач е како автомобил без сопирачки; може да работи некое време, но кога нешто тргне наопаку, последиците се катастрофални. Нашата фабрика дизајнираше низа производи за прекинувачи со висок напон кои се специјално прилагодени за заштита на трансформаторот, нудејќи низа опции за различни оценки на напон и струја, барања за примена и услови на животната средина.

Зошто трансформаторите се ранливи на дефекти без соодветна заштита?

Ранливостите на енергетскиот трансформатор се вкоренети во неговиот основен дизајн и материјалите што ги користи. Типичен голем енергетски трансформатор е сложена склоп на бакарни намотки, изолација на база на целулоза и трансформаторско масло. Оваа комбинација е дизајнирана за ефикасно работење под тесен опсег на нормални услови. Сепак, тој е инхерентно подложен на широк опсег на типови на дефекти, од кои многу може да бидат катастрофални ако не се решат веднаш и автоматски со високонапонски прекинувач. За да ја разберете оваа ранливост, треба да ја цените физиката на дефект на трансформаторот. Краток спој на излезната (секундарна) страна на трансформаторот е најчестото сценарио. Ако секундарната е скратена, примарната страна влече струја која теоретски е ограничена само од импедансата на трансформаторот, која е релативно мала. Оваа струја на дефект може да биде 10 до 20 пати поголема од нормалната струја на целосно оптоварување. Резултатот е ненадејно и екстремно загревање на намотките, што може да го стопи бакарот и да предизвика распаѓање на изолацијата. Брзото ширење на нафтата поради топлината може да генерира експлозивни гасови, што ќе доведе до насилен дефект. Високонапонскиот прекинувач мора да го открие овој наплив на струја и да го исклучи трансформаторот пред температурата на ликвидацијата да достигне критично ниво.

Освен кратки кола, трансформаторите се исто така ранливи на други, поподмолни закани. Тие вклучуваат удари од гром, што може да предизвика наплив на напон што ја расипува изолацијата, и ферорезонанција, феномен што може да предизвика пренапони и прекумерни струи кога трансформаторот е под напон или исклучен. Тие се исто така подложни на преоптоварување, што може да предизвика постепено прегревање на намотките и деградирање на изолацијата. Дури и нешто едноставно како дефект во менувачот на чешмата, кој го прилагодува односот на напонот на трансформаторот, може да предизвика катастрофален дефект. Во секој случај, заедничката нишка е дека дефект или абнормална состојба, ако се дозволи да опстојува дури и неколку циклуси, може да предизвика трајно и непоправливо оштетување на трансформаторот. Ова е причината зошто Високонапонскиот прекинувач на колото е толку важен: тој не е реактивна мерка, туку проактивна мерка. Тоа е единствениот уред кој може да спречи појава на неизбежни последици од дефект со безбедно изолирање на трансформаторот од електроенергетскиот систем.

Покрај тоа, трансформаторите не се само ранливи на внатрешни дефекти. Тие исто така се предмет на дефекти во поврзаната мрежа. Дефект во дистрибутивен фидер кој е поврзан со секундарната страна на трансформаторот ќе се рефлектира на примарната страна. Трансформаторот ќе ја види струјата на дефект и ќе се обиде да ја нахрани. Ова е местото каде што координацијата на системите за заштита станува критична. Високонапонскиот прекинувач на колото на примарната страна на трансформаторот е дел од синџирот на уреди кои се дизајнирани да работат на координиран начин. На пример, осигурувачот или повторно затворач на секундарната страна може да го отстрани преодниот дефект, но за посериозен дефект, примарниот прекинувач мора да работи за да го заштити трансформаторот. Без оваа координација, дефект на секундарната страна може да предизвика непотребно исклучување на примарниот прекинувач, што ќе доведе до прекин на многу поголема површина. Ова е причината зошто заштитата на трансформаторот е проблем на системско ниво, а Високонапонскиот прекинувач е централна, критична компонента на тој систем. НаLugao Power Co., Ltd., имаме длабоко разбирање за овие принципи на координација и ги дизајнираме нашите решенија за прекинувачи со висок напон за да бидат целосно компатибилни со широк опсег на заштитни шеми, обезбедувајќи беспрекорна интеграција и оптимални перформанси.

Како се споредуваат различните типови на високонапонски прекинувачи за заштита на трансформаторот?

При изборот на високонапонски прекинувач за заштита на трансформаторот, инженерите мора да ја разгледаат специфичната апликација и да изберат помеѓу различни технологии: SF6, вакуумски и прекинувачи со масло. Секој тип има свој уникатен сет на карактеристики што го прават погоден за различни опсези на напон и струја. Со децении, прекинувачите за масло беа стандардни, но тие беа во голема мера заменети со SF6 и вакуум технологиите поради нивните супериорни карактеристики на изведба и одржување. Сепак, разбирањето на историјата и еволуцијата на технологијата помага да се ценат современите решенија достапни денес.

Прекинувачи за кола за масло се најстари од трите. Тие се потпираат на лакот што е вовлечен во масло, што го лади лакот и генерира водороден гас што помага да се изгасне. Иако се робусни и имаат релативно висок капацитет за прекинување, тие се големи, тешки и бараат редовно одржување за да се надополни маслото и да се отстранат наслагите на јаглерод. Тие, исто така, претставуваат еколошка опасност и опасност од пожар поради маслото. Во Лугао повеќе не произведуваме прекинувачи за масло за нови инсталации, туку обезбедуваме поддршка за постоечките.

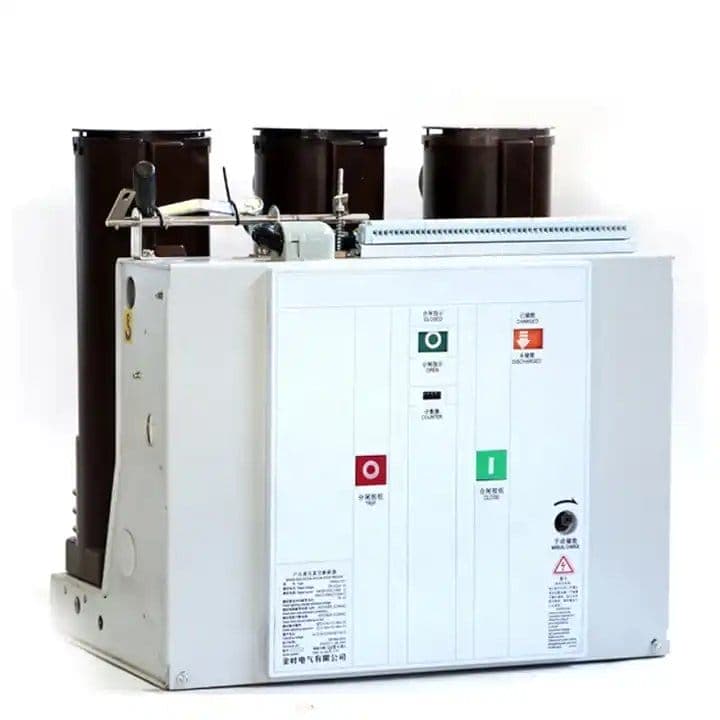

Вакуумски прекинувачи се помодерни и нудат неколку предности. Тие користат запечатена вакуумска комора за да го изгаснат лакот. Без медиум за одржување на согорувањето, лакот брзо се гаси кога контактите се одвојуваат. Ова резултира со многу компактен и лесен дизајн, со долги интервали за одржување. Сепак, вакуумските прекинувачи обично се ограничени на напон до околу 72 kV. За повисоки напони, нивниот дизајн станува комплициран и скап. Тие често се користат во дистрибутивни трафостаници и индустриски апликации. Главната предност за заштита на трансформаторот е нивната брзина и доверливост, но тие обично не се погодни за највисоките напонски нивоа кои се наоѓаат во системите за пренос.

SF6 прекинувачи претставуваат модерен стандард за високонапонски апликации. Овие прекинувачи користат гас сулфур хексафлуорид, кој има исклучителни изолациски и гаснечки својства. Гасот се компресира и дува низ лакот за да се излади и да се прекине струјата. Прекинувачите SF6 имаат многу висок капацитет за прекинување и можат ефикасно да работат при највисоките напони на пренос. Тие исто така имаат многу ниски барања за одржување. Нашата фабрика во Lugao Power Co., Ltd. е специјализиран за производство на високонапонски прекинувач SF6 повеќе од 15 години, а ние го рафиниравме дизајнот за да обезбедиме максимална доверливост. Табелата подолу дава компаративна анализа на овие три типа.

За модерна заштита на трансформаторот, Високонапонскиот прекинувач SF6 е препорачаниот избор за повеќето високонапонски апликации поради неговите супериорни перформанси, доверливост и ниски барања за одржување. Нашата фабрика произведе илјадници единици SF6 кои моментално ги штитат критичните трансформатори низ целиот свет. Технологијата SF6 обезбедува најцврста заштита, а таа е технологијата што продолжуваме да ја развиваме и усовршуваме во Лугао.

Кои технички параметри го дефинираат прекинувачот со високи перформанси?

За вистински да ја разберете заштитата што ја обезбедува Високонапонскиот прекинувач, треба да ги погледнете неговите клучни технички спецификации. Овие параметри не се само бројки на лист со податоци; тие се метрика која ја дефинира способноста на уредот да го заштити трансформаторот. Примарните спецификации се номиналниот напон, номиналната струја, номиналната струја на прекин на куса врска и номиналната струја на куса врска. Овие параметри, во комбинација со времето на работа и способноста за минлив напон за обновување (TRV), ја дефинираат обвивката на перформансите на прекинувачот. Во Lugao Power Co., Ltd., имаме сеопфатен сет на технички параметри за секој од нашите модели на високонапонски прекинувачи и можеме да ги приспособиме за да ги исполниме специфичните барања на клиентите.

Номинален напон е највисокиот напон за кој е дизајниран прекинувачот. Мора да биде барем напонот на системот.Оценета струја е континуираната струја што прекинувачот може да ја носи без прегревање. Ова мора да биде еднакво или поголемо од нормалната струја на оптоварување на трансформаторот.Номинална струја на прекин на краток спој е максималната струја на дефект што прекинувачот може да ја прекине. Ова е најкритичниот параметар за заштита на трансформаторот. Таа мора да биде доволно висока за да се справи со максималната можна струја на дефект што може да тече низ трансформаторот. Ако прекинувачот има прениска стапка на струја на прекин, може да не успее да го прекине дефектот со висока струја, што ќе доведе до уништување на трансформаторот.Номинална струја на краток спој е максималната врвна струја на која може да се затвори прекинувачот, што е важно во апликации каде што прекинувачот може да биде затворен поради дефект. Времето на работа е времето потребно за прекинувачот да се отвори откако ќе прими сигнал за патување. За заштита на трансформаторот, побрзото време на работа е секогаш подобро, бидејќи ја ограничува количината на енергија што може да се троши во трансформаторот за време на дефект. Преодниот напон за обновување (TRV) е напонот што се појавува низ контактите на прекинувачот веднаш по прекинот на струјата. Брановата форма TRV се одредува според индуктивноста и капацитетот на системот. Прекинувачот мора да може да го издржи овој TRV без ограничување.

Табелата подолу ги сумира типичните технички параметри за високонапонски прекинувач што се користи во средина на трафостаница.

Изборот на високонапонски прекинувач со точни параметри не е тривијална задача. Потребна е детална анализа на струјата на дефект на трансформаторот, која се одредува според импедансата на системот и оцената на трансформаторот. Преценувањето на параметрите води до повисоки трошоци и непотребно претерано спецификација. Нивното потценување може да доведе до катастрофален неуспех. Нашиот инженерски тим во Lugao Power Co., Ltd. обезбедува детална техничка поддршка за нашите клиенти, помагајќи им да го изберат соодветниот високонапонски прекинувач за нивните специфични потреби за заштита на трансформаторот.

Како современата контрола и мониторинг ја подобруваат ефикасноста на прекинувачот?

Високонапонскиот прекинувач повеќе не е само механички прекинувач. Модерните верзии се интегрирани со софистицирани системи за контрола и следење кои значително ја подобруваат нивната ефикасност во заштитата на трансформаторите. Овие системи се нервниот систем на прекинувачот, обезбедувајќи повратни информации во реално време, дијагностика и способност да се прилагодат на променливите услови. Јадрото на оваа технологија е заштитното реле, уред кој континуирано ги следи струјните и напонските сигнали од трансформаторот и мрежата. Кога ќе открие дефект, тој испраќа сигнал за патување до механизмот за работа на прекинувачот. Релето е интелигенција која одлучува кога да работи, а прекинувачот е мускулот што го извршува дејството. Без реле, прекинувачот е слеп. Без прекинувачот, релето е импотентно. Интеграцијата на овие два системи е она што ја прави модерната заштита на трансформаторот толку ефикасна.

Современите заштитни релеи можат да се програмираат со софистицирани алгоритми кои разликуваат различни типови на дефекти, како што се краток спој, дефект на заземјување или преоптоварување. Оваа интелигенција го спречува непријатното исклучување, каде што прекинувачот се отвора за некритичен настан, што е клучно за одржување на стабилно напојување. Тие исто така користат комуникациски протоколи, како што е IEC 61850, за споделување информации со други релеи во трафостаницата, овозможувајќи координирана шема за заштита. Оваа комуникација му овозможува на системот да го изолира само погодениот дел од мрежата, минимизирајќи го влијанието на прекинот. За трансформаторот, ова значи дека ако дефектот е на секундарната страна, примарниот прекинувач може да биде дизајниран да се активира само откако секундарните прекинувачи не успеале да го исчистат, обезбедувајќи резервен слој на заштита.

Надвор од релето, модерните прекинувачи се опремени и со сензори за следење на состојбата. Овие сензори мерат параметри како што се времето на работа, патувањето на контактите, притисокот на гасот (за прекинувачите SF6) и температурата на контактите. Овие податоци континуирано се собираат и анализираат за да се обезбеди дијагностичка проценка на здравјето на прекинувачот. Податоците може да се користат за предвидување на дефекти пред да се случат, овозможувајќи проактивно одржување што може значително да го продолжи животниот век на уредот. За прекинувачот за заштита на трансформаторот, тоа значи дека ефективноста на прекинувачот е попредвидлива и посигурна. Во Lugao Power Co., Ltd., развивме сопствен систем за следење на состојбата за нашите производи за прекинувачи со висок напон. Овој систем им овозможува на нашите клиенти целосен преглед на здравјето на нивните прекинувачи, овозможувајќи им поефикасно да планираат одржување и намалувајќи го ризикот од непланирани прекини. Со комбинирање на физичката робусност на нашите автоматски прекинувачи со дијагностичката моќ на современиот мониторинг, ние сме во состојба да понудиме заштитно решение кое не само што е сигурно, туку е и интелигентно.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Колку време му е потребно на високонапонскиот прекинувач за да се отвори и отстрани дефектот?

Одговор: За модерен високонапонски прекинувач, вкупното време на расчистување - од почетокот на струјата на дефектот до конечниот прекин на лакот - обично е помеѓу 30 и 50 милисекунди. Ова е приближно исто време со трепкањето на човечкото око. Прекинувачот мора да се отвори доволно брзо за да спречи прегревање на трансформаторот и да го заштити остатокот од мрежата од струјата на дефект. Нашите производи за прекинувачи со висок напон во Lugao Power Co., Ltd. се конструирани да ги постигнат овие брзи времиња на отворање, обезбедувајќи ефективно заштитени трансформаторот.

Прашање 2: Која е разликата помеѓу прекинувачот и прекинувачот за исклучување?

Одговор: Автоматскиот прекинувач е дизајниран да ги прекинува струите на дефектот и да ја заштити опремата. Прекинувачот за исклучување е дизајниран да изолира коло за одржување и не е оценет да ги прекинува струите на дефектот. Прекинувачот за исклучување се работи само кога колото е исклучено, обично откако ќе се отвори прекинувачот. Прекинувачот е уред за активна заштита, додека прекинувачот за исклучување е безбедносен уред за изолација. И двете се неопходни за безбедна и функционална трафостаница, но имаат многу различни улоги.

Прашање 3: Колку често треба да се одржува високонапонски прекинувач?

Одговор: Интервалот на одржување зависи од типот на прекинувачот и препораките на производителот. За високонапонски прекинувач SF6, обично е потребно одржување на секои 10 до 15 години или по одреден број операции, кое и да се случи прво. Ова вклучува проверка на притисокот на гасот SF6, механизмот за работа и состојбата на контактот. За вакуумски прекинувачи, интервалот може да биде уште подолг. Нашата фабрика во Lugao Power Co., Ltd. обезбедува детални распореди за одржување и препораки за сите наши производи за прекинувачи со висок напон, помагајќи им на нашите клиенти да го продолжат својот работен век.

Прашање 4: Што се случува ако високонапонскиот прекинувач не се отвори за време на дефект?

Одговор: Ако прекинувачот не се отвори, ќе работи резервниот систем за заштита, познат како „заштита од дефект на прекинувачот“. Ова вообичаено ќе ги исклучи сите други прекинувачи кои се поврзани со истиот автобус, изолирајќи го целиот дел од трафостаницата. Ова е последно средство за да се спречи катастрофален дефект и резултира со поширок прекин на електричната енергија. Ова е причината зошто доверливоста на примарниот високонапонски прекинувач е толку важна и зошто ние во Lugao Power Co.,Ltd. стави толку силен акцент на квалитетот и тестирањето во нашиот производствен процес.

Прашање 5: Дали може да се користи високонапонски прекинувач за заштита на трансформаторот од внатрешни дефекти?

Одговор: Да, но бара диференцијално заштитно реле. Ова реле ја мери струјата што влегува и излегува од трансформаторот. Во нормална состојба, овие струи се еднакви. Ако има внатрешен дефект, струите ќе се разликуваат, а релето ќе го исклучи високонапонскиот прекинувач. Ова е примарна заштита за дефект на внатрешен трансформатор. Нашите решенија за прекинувачи со висок напон се дизајнирани да бидат целосно компатибилни со шемите за диференцијална заштита.

Заклучок

Високонапонскиот прекинувач не е само дел од опремата; тој е суштински чувар на енергетскиот трансформатор и, во продолжение, на целата енергетска мрежа. Тоа е единствениот уред кој може да открие катастрофален дефект и да ги прекине масивните струи кои инаку би го уништиле трансформаторот. Современиот висок напонски прекинувач, особено технологијата SF6 за којашто сме специјализирани во Lugao Power Co., Ltd., еволуираше во софистицирана, интелигентна и високо доверлива компонента. Неговиот дизајн е мешавина од физика, напредни материјали и прецизно производство, сите заедно работат за да се осигура дека трансформаторот е заштитен во најкритичните околности. Трансформаторот често е најскапото и најкритичното средство во трафостаницата и неговата заштита не може да се остави на случајноста. Потребен е прекинувач кој не е само брз, туку сигурен, повторлив и предвидлив.
